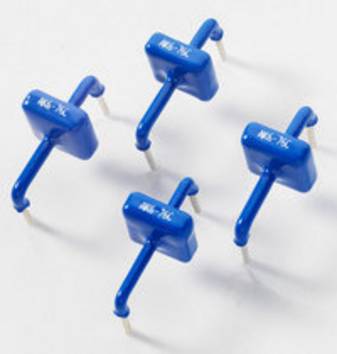

TVS-Diode

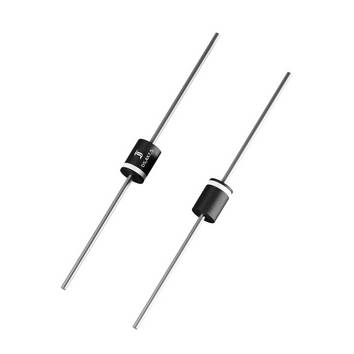

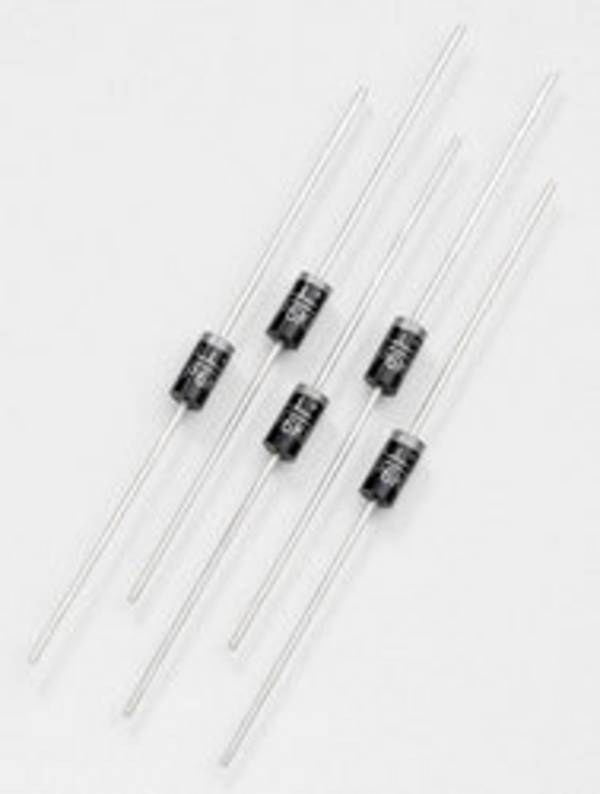

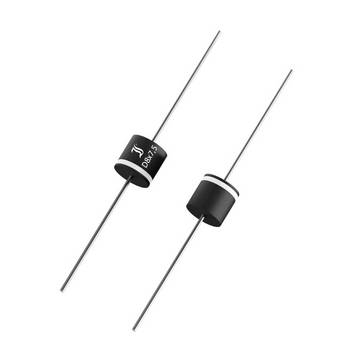

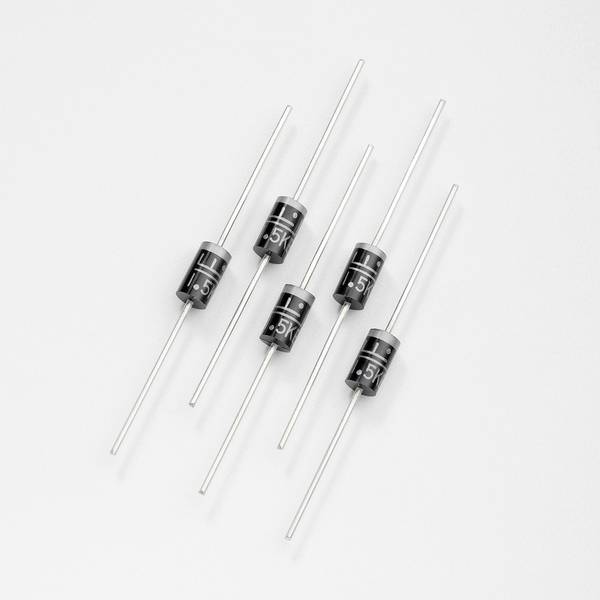

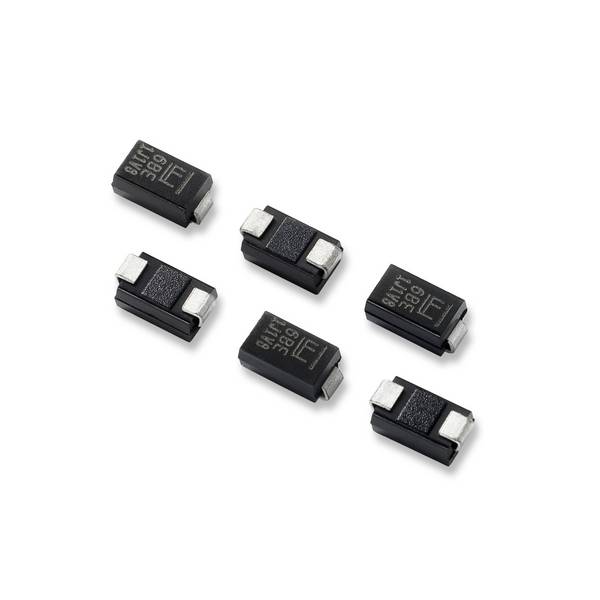

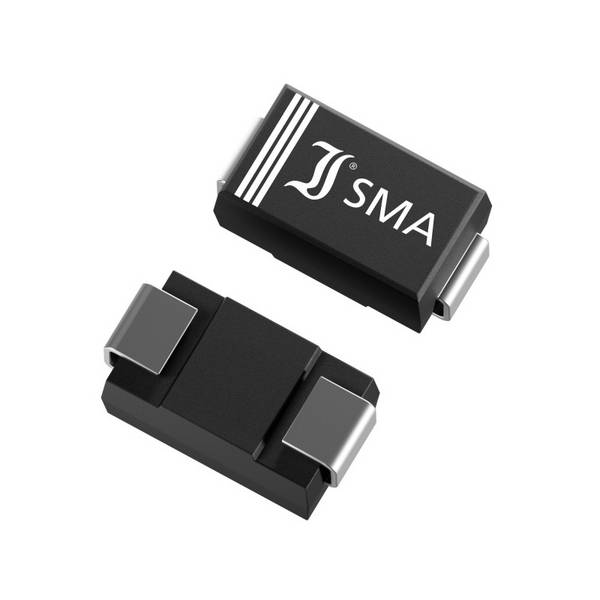

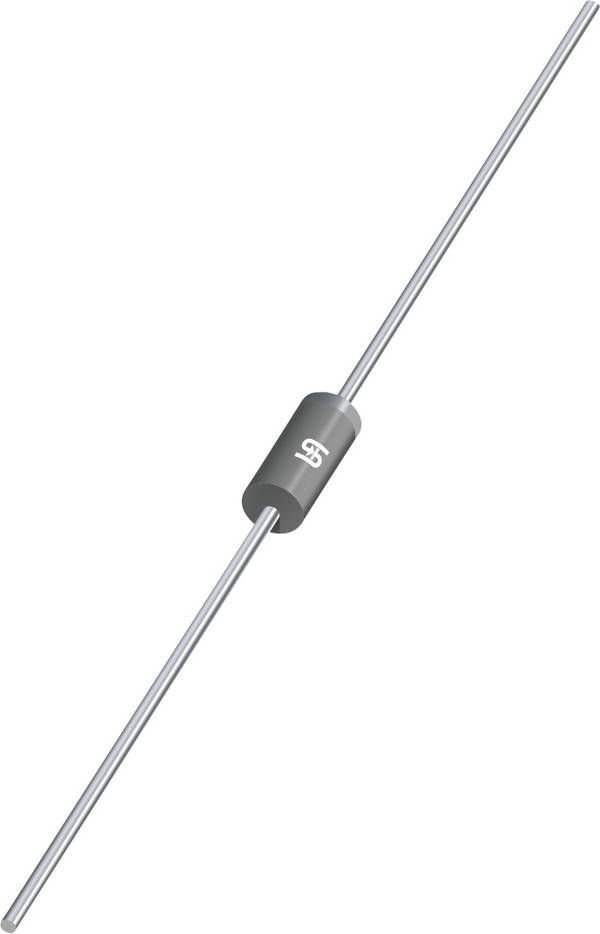

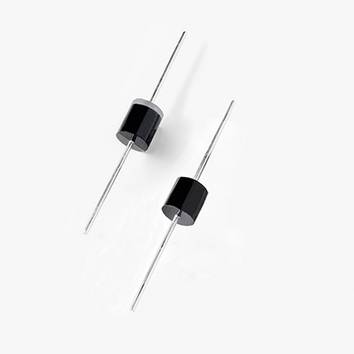

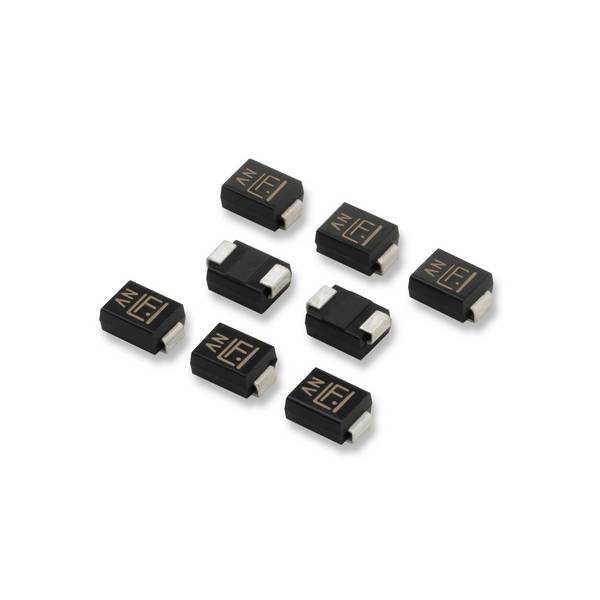

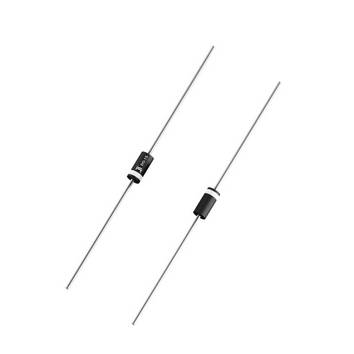

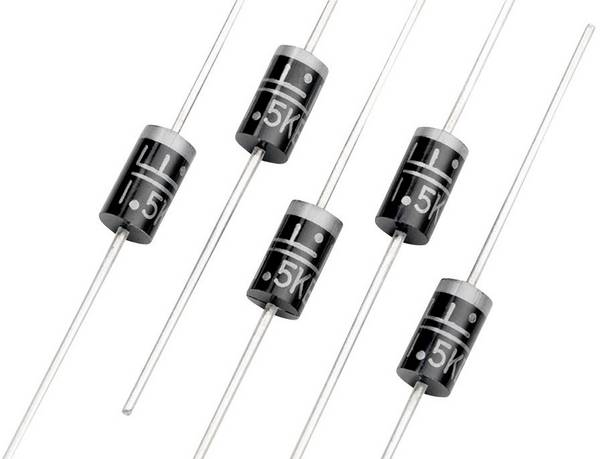

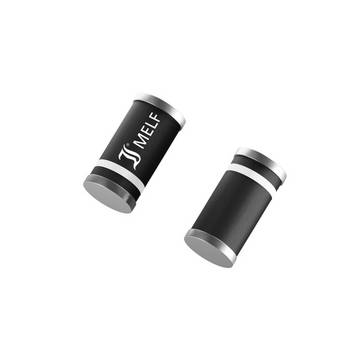

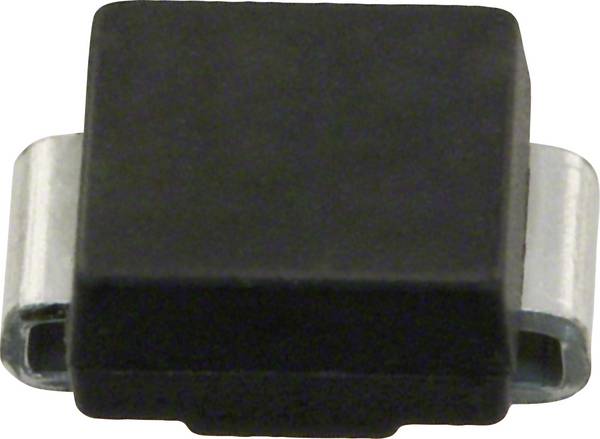

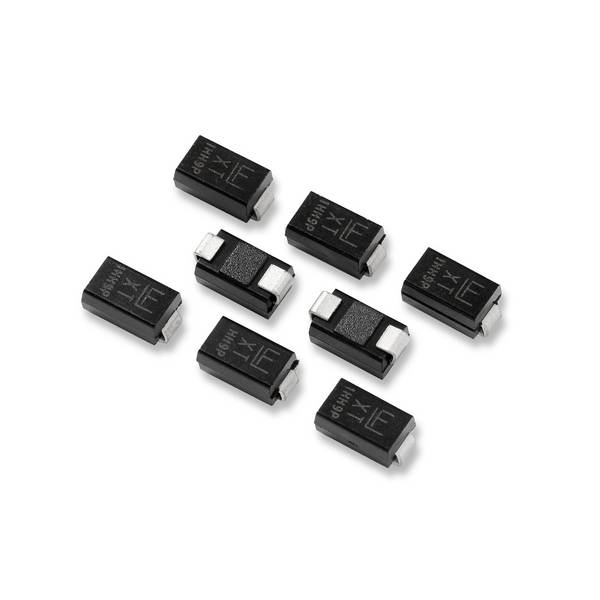

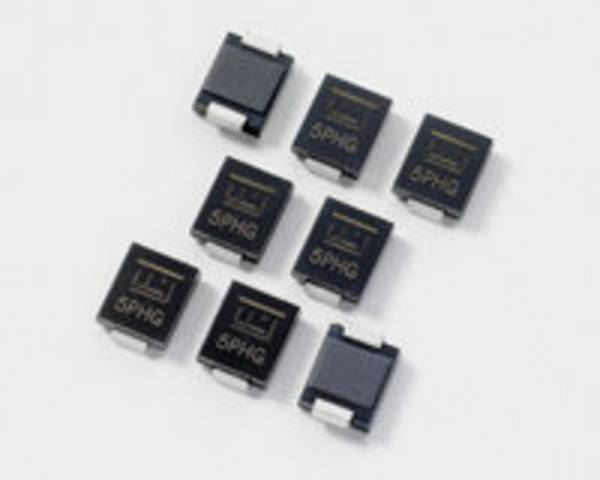

3064 ErgebnisseDetails | Preis | Verfügbarkeit | Gehäuse | Sperrspannung U(R) | Montageart | Zertifizierungen | Klemmenspannung U(CL) | Leistung (max) P(TOT) | Verpackungsart | |
|---|---|---|---|---|---|---|---|---|---|---|
 Abb. ähnlich Bestell-Nr.:2806333 EAN:2050008871025 Teile-Nr.:1.5KE15CA -18% CHF 0.38 CHF 0.31058 inkl. MwSt. 713 Stück auf Lager Sofort-Lieferung Mi., 4. Nov. | D5.4x7.5 | 12.8 V | Durchsteckmontage | RoHS | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:2806341 EAN:2050008871537 Teile-Nr.:1.5KE16CA -29% CHF 0.40 CHF 0.28317 inkl. MwSt. Lieferung Fr., 5. Feb. 2027 Min: 70 | D5.4x7.5 | 13.6 V | Durchsteckmontage | RoHS | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:140811 EAN:2050001287595 Teile-Nr.:P6KE15CA inkl. MwSt. 856 Stück auf Lager Sofort-Lieferung Mi., 4. Nov. | DO-15 | 12.8 V | Durchführungsloch | RoHS | 21.2 V | 600 W | - | |||
Bestell-Nr.:2994600 EAN:2050009617318 Teile-Nr.:P6KE18A inkl. MwSt. 345 Stück auf Lager Sofort-Lieferung Mi., 4. Nov. Min: 10 | DO-15 | - | Durchsteckmontage | RoHS | - | - | Tape on Full reel | |||
 Abb. ähnlich Bestell-Nr.:2807128 EAN:2050008873746 Teile-Nr.:5KP36 -29% CHF 0.80 CHF 0.56675 inkl. MwSt. 430 Stück auf Lager Sofort-Lieferung Mi., 4. Nov. Min: 10 | D8x7.5 | 36 V | Durchsteckmontage | RoHS | 64.30 V | 5000 W | - | |||
 Abb. ähnlich Bestell-Nr.:140801 EAN:2050001287519 Teile-Nr.:1.5KE36CA inkl. MwSt. 125 Stück auf Lager Sofort-Lieferung Mi., 4. Nov. | DO-201 | 30.8 V | Durchführungsloch | RoHS | 49.9 V | 1.5 kW | - | |||
Bestell-Nr.:596341 EAN:2050003215350 Teile-Nr.:SMAJ24CA-E3/61 CHF 0.35 inkl. MwSt. 1754 Stück auf Lager Sofort-Lieferung Mi., 4. Nov. | DO-214AC | 24 V | Oberflächenmontage | - | 38.9 V | 400 W | - | |||
Bestell-Nr.:2994628 EAN:2050009616038 Teile-Nr.:P6KE30CA inkl. MwSt. 75 Stück auf Lager Sofort-Lieferung Mi., 4. Nov. | DO-15 | - | Durchsteckmontage | RoHS | - | - | Tape on Full reel | |||
 Abb. ähnlich Bestell-Nr.:140823 EAN:2050001287694 Teile-Nr.:P6KE6.8A inkl. MwSt. 192 Stück auf Lager Sofort-Lieferung Mi., 4. Nov. Min: 10 | DO-204AC | 5.8 V | Durchführungsloch | RoHS | 10.5 V | 600 W | - | |||
 Abb. ähnlich Bestell-Nr.:168009 EAN:2050000055256 Teile-Nr.:P6KE18CA inkl. MwSt. 714 Stück auf Lager Sofort-Lieferung Mi., 4. Nov. Min: 15 | DO-15 | 15.3 V | Durchführungsloch | RoHS | 25.2 V | 600 W | - | |||
CHF 0.45 inkl. MwSt. 458 Stück auf Lager Sofort-Lieferung Mi., 4. Nov. Min: 3 | P600 | 36 V | Durchführungsloch | RoHS | 58.1 V | 5000 W | - | |||
 Abb. ähnlich Bestell-Nr.:596384 EAN:2050003215718 Teile-Nr.:SMBJ24A-E3/52 inkl. MwSt. 673 Stück auf Lager Sofort-Lieferung Mi., 4. Nov. | DO-214AA | 24 V | Oberflächenmontage | - | 38.9 V | 600 W | - | |||
 Abb. ähnlich Bestell-Nr.:2807122 EAN:2050008873692 Teile-Nr.:5KP30A CHF 0.75328 inkl. MwSt. 309 Stück auf Lager Sofort-Lieferung Mi., 4. Nov. Min: 10 | D8x7.5 | 30 V | Durchsteckmontage | RoHS | 48.4 V | 5 kW | Tape | |||
 Abb. ähnlich Bestell-Nr.:140810 EAN:2050001287588 Teile-Nr.:P6KE15A inkl. MwSt. 296 Stück auf Lager Sofort-Lieferung Mi., 4. Nov. Min: 3 | DO-15 | 12.8 V | Durchführungsloch | RoHS | 21.2 V | 600 W | - | |||
 Abb. ähnlich Bestell-Nr.:140799 EAN:2050001287496 Teile-Nr.:1.5KE33CA -18% CHF 0.55 CHF 0.45 inkl. MwSt. Bald verfügbar | DO-201 | 28.2 V | Durchführungsloch | RoHS | 45.7 V | 1.5 kW | - | |||
Bestell-Nr.:2962918 EAN:2050009454159 Teile-Nr.:SMBJ58A inkl. MwSt. 5672 Stück auf Lager Lieferung Fr., 27. Nov. Min: 3000Vielfache: 3000 | DO-214AA | 58 V | - | - | 93.6 V | 600 W | Tape on Full reel | |||
 Abb. ähnlich Bestell-Nr.:596380 EAN:2050003215671 Teile-Nr.:SMBJ18A-E3/52 CHF 0.15 inkl. MwSt. 682 Stück auf Lager Sofort-Lieferung Mi., 4. Nov. | DO-214AA | 18 V | Oberflächenmontage | - | 29.2 V | 600 W | - | |||
 Abb. ähnlich Bestell-Nr.:2810777 EAN:2050008916160 Teile-Nr.:SMF12CA -15% inkl. MwSt. 809 Stück auf Lager Sofort-Lieferung Mi., 4. Nov. Min: 30 | SOD-123FL | 12 V | Oberflächenmontage | RoHS | - | 200 W | - | |||
inkl. MwSt. 88 Stück auf Lager Sofort-Lieferung Mi., 4. Nov. Min: 10 | D8x7.5 | 48 V | Durchsteckmontage | RoHS | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:2808526 EAN:2050008893089 Teile-Nr.:P6KE7.5CA inkl. MwSt. 3357 Stück auf Lager Lieferung Fr., 27. Nov. Min: 150 | DO-15 | 6.4 V | Durchsteckmontage | RoHS | - | - | - | |||
Bestell-Nr.:2961631 EAN:2050009440299 Teile-Nr.:P6KE18A inkl. MwSt. 31 Stück auf Lager Lieferung Fr., 27. Nov. Min: 4000Vielfache: 4000 | DO-15 | 15.3 V | - | - | 25.2 V | 600 W | Package | |||
 Abb. ähnlich Bestell-Nr.:140790 EAN:2050001287410 Teile-Nr.:1.5KE15CA inkl. MwSt. 115 Stück auf Lager Sofort-Lieferung Mi., 4. Nov. Min: 5 | DO-201 | 12.8 V | Durchführungsloch | RoHS | 21.2 V | 1.5 kW | - | |||
 Abb. ähnlich Bestell-Nr.:2807110 EAN:2050008873593 Teile-Nr.:5KP24CA inkl. MwSt. 1520 Stück auf Lager Lieferung Fr., 27. Nov. Min: 30 | D8x7.5 | 24 V | Durchsteckmontage | RoHS | 38.90 V | 5000 W | - | |||
Bestell-Nr.:3017369 EAN:2050009614027 Teile-Nr.:SMF12A inkl. MwSt. 8000 Stück auf Lager Lieferung Fr., 27. Nov. Min: 200Vielfache: 200 | - | - | Leiterplattenmontage | RoHS | - | - | Tape on Full reel | |||
 Abb. ähnlich Bestell-Nr.:2811020 EAN:2050008917976 Teile-Nr.:TGL34-15CA inkl. MwSt. Lieferung Di., 2. Feb. 2027 Min: 250 | DO-213AA | 12.8 V | Oberflächenmontage | RoHS | 21.20 V | 150 W | - | |||
 Abb. ähnlich Bestell-Nr.:167811 EAN:2050001062628 Teile-Nr.:BZW06-33B -16% inkl. MwSt. 384 Stück auf Lager Sofort-Lieferung Mi., 4. Nov. Min: 15 | DO-204AC | 33.3 V | Durchführungsloch | RoHS | 53.9 V | 600 W | - | |||
Bestell-Nr.:2958039 EAN:2050009404826 Teile-Nr.:1.5KE18CA -36% inkl. MwSt. 1000 Stück auf Lager Lieferung Fr., 27. Nov. Min: 1200Vielfache: 1200 | DO-201 | 15.3 V | - | - | 25.2 V | 1500 W | Package | |||
Bestell-Nr.:168279 EAN:2050000420757 Teile-Nr.:1N5908 CHF 0.60 inkl. MwSt. 440 Stück auf Lager Sofort-Lieferung Mi., 4. Nov. Min: 3 | DO-201AD | 5 V | Durchführungsloch | - | 8.5 V | 1.5 kW | - | |||
Bestell-Nr.:1581862 EAN:2050004913354 Teile-Nr.:1581862 -33% inkl. MwSt. 315 Stück auf Lager Sofort-Lieferung Mi., 4. Nov. Min: 20 | DO-15 | 23.1 V | Durchführungsloch | RoHS | 37.5 V | 600 W | - | |||
 Abb. ähnlich Bestell-Nr.:2807129 EAN:2050008873753 Teile-Nr.:5KP36A -68% CHF 1.66 CHF 0.52773 inkl. MwSt. 10 Stück auf Lager Sofort-Lieferung Mi., 4. Nov. Min: 10 | D8x7.5 | 36 V | Durchsteckmontage | RoHS | - | 5000 W | - | |||
 Abb. ähnlich Bestell-Nr.:2806388 EAN:2050008871995 Teile-Nr.:1.5KE30C -31% inkl. MwSt. 995 Stück auf Lager Sofort-Lieferung Mi., 4. Nov. Min: 10 | D5.4x7.5 | 24.3 V | Durchsteckmontage | RoHS | 43.50 V | 1500 W | - | |||
Bestell-Nr.:2962643 EAN:2050009451110 Teile-Nr.:SMBJ16A -32% inkl. MwSt. 5101 Stück auf Lager Lieferung Fr., 27. Nov. Min: 3000Vielfache: 3000 | DO-214AA | 16 V | Oberflächenmontage | - | 26 V | 600 W | Tape on Full reel | |||
-57% CHF 1.23 CHF 0.52773 inkl. MwSt. 482 Stück auf Lager Sofort-Lieferung Mi., 4. Nov. Min: 10 | D8x7.5 | 75 V | Durchsteckmontage | RoHS | - | 5000 W | - | |||
Bestell-Nr.:1184234 EAN:2050002025905 Teile-Nr.:SM6T27CA inkl. MwSt. 71 Stück auf Lager Sofort-Lieferung Mi., 4. Nov. Min: 10 | DO-214AA | 23.1 V | Oberflächenmontage | - | 48.3 V | 600 W | - | |||
 Abb. ähnlich Bestell-Nr.:2810776 EAN:2050008916153 Teile-Nr.:SMF12A inkl. MwSt. 1850 Stück auf Lager Sofort-Lieferung Mi., 4. Nov. Min: 30 | SOD-123FL | 12 V | Oberflächenmontage | RoHS | - | - | - | |||
Bestell-Nr.:2961676 EAN:2050009440749 Teile-Nr.:P6KE33A CHF 0.17 inkl. MwSt. 4000 Stück auf Lager Sofort-Lieferung Mi., 4. Nov. Min: 4000Vielfache: 4000 | DO-15 | 28.2 V | - | - | 45.7 V | 600 W | Package | |||
 Abb. ähnlich Bestell-Nr.:2807162 EAN:2050008874033 Teile-Nr.:5KP58C CHF 0.77336 inkl. MwSt. 443 Stück auf Lager Sofort-Lieferung Mi., 4. Nov. | D8x7.5 | 58 V | Durchsteckmontage | RoHS | - | 5000 W | - | |||
Bestell-Nr.:2962940 EAN:2050009454371 Teile-Nr.:SMBJ6.0CA inkl. MwSt. 2275 Stück auf Lager Lieferung Fr., 27. Nov. Min: 3000Vielfache: 3000 | DO-214AA | 6 V | - | - | 10.3 V | 600 W | Tape on Full reel | |||
Bestell-Nr.:1096222 EAN:2050003424189 Teile-Nr.:PESD12VS2UT,215 -28% inkl. MwSt. 37000 Stück auf Lager Lieferung Fr., 27. Nov. Min: 500Vielfache: 500 | SOT-23 | 12 V | Oberflächenmontage | - | 35 V | 180 W | - | |||
Bestell-Nr.:2961717 EAN:2050009441685 Teile-Nr.:P6KE51A inkl. MwSt. 3530 Stück auf Lager Lieferung Fr., 27. Nov. Min: 4000Vielfache: 4000 | DO-15 | 43.6 V | - | - | 70.1 V | 600 W | - | |||
 Abb. ähnlich Bestell-Nr.:2807179 EAN:2050008874170 Teile-Nr.:5KP7.0A -64% inkl. MwSt. Lieferung Fr., 5. Feb. 2027 Min: 40 | D8x7.5 | 7 V | Durchsteckmontage | RoHS | 12.00 V | 5000 W | - | |||
 Abb. ähnlich Bestell-Nr.:2807078 EAN:2050008878741 Teile-Nr.:5KP15A inkl. MwSt. 169 Stück auf Lager Sofort-Lieferung Mi., 4. Nov. Min: 10 | D8x7.5 | 15 V | Durchsteckmontage | RoHS | - | 5000 W | - | |||
 Abb. ähnlich Bestell-Nr.:168025 EAN:2050000055270 Teile-Nr.:P6KE24CA inkl. MwSt. 2659 Stück auf Lager Sofort-Lieferung Mi., 4. Nov. Min: 15 | DO-15 | 20.5 V | Durchführungsloch | RoHS | 33.2 V | 600 W | - | |||
 Abb. ähnlich Bestell-Nr.:596357 EAN:2050003215480 Teile-Nr.:SMAJ5.0A-E3/61 CHF 0.10 inkl. MwSt. 1536 Stück auf Lager Sofort-Lieferung Mi., 4. Nov. | DO-214AC | 5 V | Oberflächenmontage | - | 9.2 V | 400 W | - | |||
 Abb. ähnlich Bestell-Nr.:2806387 EAN:2050008871988 Teile-Nr.:1.5KE30A -26% inkl. MwSt. 1038 Stück auf Lager Sofort-Lieferung Mi., 4. Nov. Min: 70 | D5.4x7.5 | 25.6 V | Durchsteckmontage | RoHS | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:2808398 EAN:2050008891979 Teile-Nr.:P6KE13 -27% CHF 0.15 CHF 0.10885 inkl. MwSt. 3864 Stück auf Lager Sofort-Lieferung Mi., 4. Nov. Min: 20 | DO-15 | 10.5 V | Durchsteckmontage | RoHS | - | 600 W | - | |||
Bestell-Nr.:3702865 Teile-Nr.:TESDL5V0B45P1M3 RWG inkl. MwSt. Lieferung Mo., 12. Apr. 2027 Min: 100Vielfache: 100 | SOD-323 | - | Leiterplattenmontage | RoHS | - | - | Tape on Full reel | |||
 Abb. ähnlich Bestell-Nr.:2807187 EAN:2050008874231 Teile-Nr.:5KP7.5CA inkl. MwSt. Lieferung Fr., 5. Feb. 2027 Min: 30 | D8x7.5 | 7.5 V | Durchsteckmontage | RoHS | - | 5000 W | - | |||
Bestell-Nr.:2964167 EAN:2050009466039 Teile-Nr.:SMDJ30CA -18% CHF 0.85 CHF 0.70 inkl. MwSt. 6000 Stück auf Lager Lieferung Fr., 27. Nov. Min: 3000Vielfache: 3000 | - | - | - | - | - | - | Tape on Full reel | |||
Bestell-Nr.:556725 EAN:2050001730299 Teile-Nr.:ESD3Z12 inkl. MwSt. 1047 Stück auf Lager Sofort-Lieferung Mi., 4. Nov. Min: 20 | SOD-323 | 12 V | Oberflächenmontage | RoHS | 25 V | 350 W | Tape cut | |||
Bestell-Nr.:1581859 EAN:2050004913323 Teile-Nr.:1581859 -12% CHF 0.17 CHF 0.15 inkl. MwSt. 267 Stück auf Lager Sofort-Lieferung Mi., 4. Nov. | DO-15 | 12.8 V | Durchführungsloch | RoHS | 21.2 V | 600 W | - | |||
Bestell-Nr.:2959404 EAN:2050009418526 Teile-Nr.:5.0SMDJ40CAS inkl. MwSt. Bald verfügbar Min: 3000Vielfache: 3000 | DO-214AB | 40 V | - | - | 64.5 V | 4500 W | Tape on Full reel | |||
Bestell-Nr.:3028191 EAN:2050009809188 Teile-Nr.:NUP2114UCMR6T1G inkl. MwSt. Lieferung Di., 11. Mai 2027 Min: 25Vielfache: 25 | TSOP-6 | - | Oberflächenmontage | - | - | - | Tape on Full reel | |||
Bestell-Nr.:3028195 EAN:2050009809225 Teile-Nr.:NUP4302MR6T1G inkl. MwSt. 2475 Stück auf Lager Lieferung Fr., 27. Nov. Min: 25Vielfache: 25 | TSOP-6 | - | Oberflächenmontage | - | - | - | Tape on Full reel | |||
Bestell-Nr.:3028194 EAN:2050009809218 Teile-Nr.:NUP4201DR2G CHF 1.60 inkl. MwSt. 1450 Stück auf Lager Lieferung Fr., 27. Nov. Min: 25Vielfache: 25 | SO-8 | - | Oberflächenmontage | - | - | - | Tape on Full reel | |||
Bestell-Nr.:2959282 EAN:2050009417192 Teile-Nr.:5.0SMDJ12CA CHF 1.60 inkl. MwSt. Bald verfügbar Min: 3000Vielfache: 3000 | DO-214AB | 12 V | - | - | 19.9 V | 5000 W | Tape on Full reel | |||
Bestell-Nr.:2959284 EAN:2050009417215 Teile-Nr.:5.0SMDJ12CA-T7 CHF 1.60 inkl. MwSt. Bald verfügbar Min: 500Vielfache: 500 | - | - | - | - | - | - | Tape on Full reel | |||
Bestell-Nr.:2959264 EAN:2050009417017 Teile-Nr.:5.0SMDJ100CA CHF 1.75 inkl. MwSt. Bald verfügbar Min: 3000Vielfache: 3000 | DO-214AB | 100 V | - | - | 162 V | 5000 W | Tape on Full reel | |||
Bestell-Nr.:2959277 EAN:2050009417147 Teile-Nr.:5.0SMDJ120CA-T7 -13% inkl. MwSt. Bald verfügbar Min: 500Vielfache: 500 | - | - | - | - | - | - | Tape on Full reel | |||
Bestell-Nr.:2959331 EAN:2050009417796 Teile-Nr.:5.0SMDJ16CA-T7 inkl. MwSt. Bald verfügbar Min: 500Vielfache: 500 | - | - | - | - | - | - | Tape on Full reel | |||

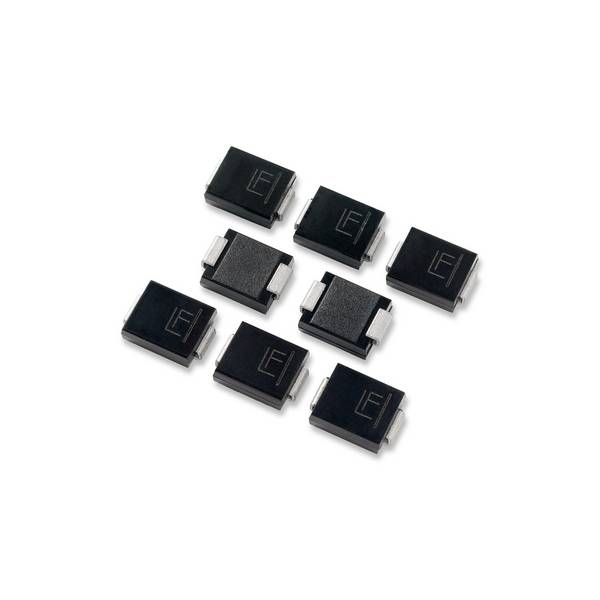

Bestell-Nr.:2959309 EAN:2050009417574 Teile-Nr.:5.0SMDJ150CA inkl. MwSt. Bald verfügbar Min: 3000Vielfache: 3000 | DO-214AB | 150 V | - | - | 243 V | 5000 W | Tape on Full reel | |||
Bestell-Nr.:2959319 EAN:2050009417673 Teile-Nr.:5.0SMDJ15CA-T7 inkl. MwSt. Bald verfügbar Min: 500Vielfache: 500 | - | - | - | - | - | - | Tape on Full reel | |||
Bestell-Nr.:2957984 EAN:2050009404277 Teile-Nr.:1.5KE110A -33% inkl. MwSt. 1095 Stück auf Lager Lieferung Fr., 27. Nov. Min: 1200Vielfache: 1200 | DO-201 | 94 V | - | - | 152 V | 1500 W | Package | |||
Bestell-Nr.:2958034 EAN:2050009404772 Teile-Nr.:1.5KE180CA inkl. MwSt. Lieferung Fr., 12. März 2027 Min: 1200Vielfache: 1200 | DO-201 | 154 V | - | - | 246 V | 1500 W | - | |||
Bestell-Nr.:2958004 EAN:2050009404475 Teile-Nr.:1.5KE130CA inkl. MwSt. 1089 Stück auf Lager Lieferung Fr., 27. Nov. Min: 1200Vielfache: 1200 | DO-201 | 111 V | - | - | 179 V | 1500 W | Package | |||
Bestell-Nr.:2958150 EAN:2050009406059 Teile-Nr.:1.5KE62CA -36% CHF 0.45 CHF 0.29 inkl. MwSt. 431 Stück auf Lager Lieferung Fr., 27. Nov. Min: 1200Vielfache: 1200 | DO-201 | 53 V | - | - | 85 V | 1500 W | - | |||
 Abb. ähnlich Bestell-Nr.:2806551 EAN:2050008871421 Teile-Nr.:1.5SMCJ15A -8% inkl. MwSt. Lieferung Fr., 5. Feb. 2027 Min: 80 | DO-214AB | 15 V | Oberflächenmontage | RoHS | 24.40 V | 1500 W | - | |||
 Abb. ähnlich Bestell-Nr.:2806550 Teile-Nr.:1.5SMCJ150CA inkl. MwSt. Lieferung Fr., 5. Feb. 2027 Min: 90 | DO-214AB | 150 V | Oberflächenmontage | RoHS | 243.00 V | 1500 W | - | |||
Bestell-Nr.:2806555 EAN:2050008871469 Teile-Nr.:1.5SMCJ15CA-AQ inkl. MwSt. Lieferung Fr., 5. Feb. 2027 Min: 60 | DO-214AB | 15 V | Oberflächenmontage | RoHS | - | 1500 W | - | |||
 Abb. ähnlich Bestell-Nr.:2806558 EAN:2050008871490 Teile-Nr.:1.5SMCJ160A inkl. MwSt. Lieferung Fr., 5. Feb. 2027 Min: 80 | DO-214AB | 160 V | Oberflächenmontage | RoHS | - | 1500 W | - | |||
Bestell-Nr.:2806527 EAN:2050008871193 Teile-Nr.:1.5SMCJ12A-AQ inkl. MwSt. Lieferung Fr., 5. Feb. 2027 Min: 60 | DO-214AB | 12 V | Oberflächenmontage | RoHS | 19.90 V | 1500 W | - | |||
 Abb. ähnlich Bestell-Nr.:2806539 EAN:2050008871315 Teile-Nr.:1.5SMCJ13CA-AQ -10% CHF 0.37 CHF 0.33124 inkl. MwSt. Lieferung Fr., 5. Feb. 2027 Min: 60 | DO-214AB | 13 V | Oberflächenmontage | RoHS | 21.50 V | 1500 W | - | |||
 Abb. ähnlich Bestell-Nr.:2806536 EAN:2050008871285 Teile-Nr.:1.5SMCJ13A-AQ -46% inkl. MwSt. Lieferung Fr., 5. Feb. 2027 Min: 60 | DO-214AB | 13 V | Oberflächenmontage | RoHS | - | 1500 W | - | |||
 Abb. ähnlich Bestell-Nr.:2806589 EAN:2050008874804 Teile-Nr.:1.5SMCJ22A inkl. MwSt. Lieferung Fr., 5. Feb. 2027 Min: 80 | DO-214AB | 22 V | Oberflächenmontage | RoHS | - | 1500 W | - | |||
Bestell-Nr.:2806593 EAN:2050008874842 Teile-Nr.:1.5SMCJ22CA-AQ inkl. MwSt. Lieferung Fr., 5. Feb. 2027 Min: 60 | DO-214AB | 22 V | Oberflächenmontage | RoHS | - | 1500 W | - | |||
Bestell-Nr.:2806562 EAN:2050008874538 Teile-Nr.:1.5SMCJ16A-AQ -46% CHF 0.61 CHF 0.33124 inkl. MwSt. Lieferung Fr., 5. Feb. 2027 Min: 60 | DO-214AB | 16 V | Oberflächenmontage | RoHS | - | 1500 W | - | |||

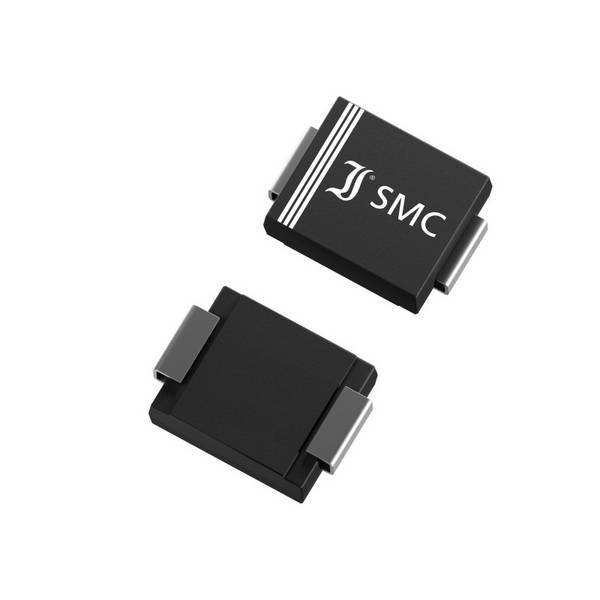

Bestell-Nr.:2806565 EAN:2050008874569 Teile-Nr.:1.5SMCJ16CA-AQ inkl. MwSt. Lieferung Fr., 5. Feb. 2027 Min: 60 | DO-214AB | 16 V | Oberflächenmontage | RoHS | 26.00 V | 1500 W | - | |||
 Abb. ähnlich Bestell-Nr.:2806561 EAN:2050008874521 Teile-Nr.:1.5SMCJ16A inkl. MwSt. Lieferung Fr., 5. Feb. 2027 Min: 80 | DO-214AB | 16 V | Oberflächenmontage | RoHS | 26.00 V | 1500 W | - | |||
 Abb. ähnlich Bestell-Nr.:2806577 EAN:2050008874682 Teile-Nr.:1.5SMCJ18A inkl. MwSt. Lieferung Fr., 5. Feb. 2027 Min: 80 | DO-214AB | 18 V | Oberflächenmontage | RoHS | - | 1500 W | - | |||
 Abb. ähnlich Bestell-Nr.:2806505 EAN:2050008873159 Teile-Nr.:1.5SMCJ100CA inkl. MwSt. Lieferung Fr., 5. Feb. 2027 Min: 90 | DO-214AB | 100 V | Oberflächenmontage | RoHS | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:2806515 EAN:2050008873258 Teile-Nr.:1.5SMCJ110CA inkl. MwSt. Lieferung Fr., 5. Feb. 2027 Min: 90 | DO-214AB | 110 V | Oberflächenmontage | RoHS | 177.00 V | 1500 W | - | |||
Bestell-Nr.:2806484 EAN:2050008872954 Teile-Nr.:1.5SMC400CA inkl. MwSt. Lieferung Fr., 26. Feb. 2027 Min: 50 | DO-214AB | 342 V | Oberflächenmontage | RoHS | 548 V | 1500 W | Tape and Reel | |||
 Abb. ähnlich Bestell-Nr.:2806496 EAN:2050008873067 Teile-Nr.:1.5SMC530CA -33% inkl. MwSt. Lieferung Fr., 26. Feb. 2027 Min: 50 | DO-214AB | 477 V | Oberflächenmontage | RoHS | - | 1500 W | - | |||
 Abb. ähnlich Bestell-Nr.:2806492 EAN:2050008873029 Teile-Nr.:1.5SMC480CA -25% inkl. MwSt. Lieferung Fr., 26. Feb. 2027 Min: 50 | DO-214AB | 408 V | Oberflächenmontage | RoHS | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:2806432 EAN:2050008872435 Teile-Nr.:1.5KE6.8CA -29% CHF 0.40 CHF 0.28317 inkl. MwSt. Lieferung Fr., 5. Feb. 2027 Min: 70 | D5.4x7.5 | 5.8 V | Durchsteckmontage | RoHS | 10.50 V | 1500 W | - | |||
 Abb. ähnlich Bestell-Nr.:2806405 EAN:2050008872169 Teile-Nr.:1.5KE39CA inkl. MwSt. 190 Stück auf Lager Lieferung Fr., 27. Nov. Min: 70 | D5.4x7.5 | 33.3 V | Durchsteckmontage | RoHS | - | 1500 W | - | |||
 Abb. ähnlich Bestell-Nr.:2806419 EAN:2050008872305 Teile-Nr.:1.5KE47A inkl. MwSt. Lieferung Fr., 5. Feb. 2027 Min: 70 | D5.4x7.5 | 40.2 V | Durchsteckmontage | RoHS | 64.80 V | 1500 W | - | |||
 Abb. ähnlich Bestell-Nr.:2806413 EAN:2050008872244 Teile-Nr.:1.5KE43CA inkl. MwSt. 449 Stück auf Lager Lieferung Fr., 27. Nov. Min: 70 | D5.4x7.5 | 36.8 V | Durchsteckmontage | RoHS | 59.30 V | 1500 W | - | |||
 Abb. ähnlich Bestell-Nr.:2806462 EAN:2050008872732 Teile-Nr.:1.5KE91A -11% CHF 0.31 CHF 0.27511 inkl. MwSt. Lieferung Fr., 5. Feb. 2027 Min: 70 | D5.4x7.5 | 77.8 V | Durchsteckmontage | RoHS | 125.00 V | 1500 W | - | |||
 Abb. ähnlich Bestell-Nr.:2806472 EAN:2050008872831 Teile-Nr.:1.5SMC250CA inkl. MwSt. Lieferung Fr., 26. Feb. 2027 Min: 50 | DO-214AB | 214 V | Oberflächenmontage | RoHS | 344.00 V | 1500 W | - | |||
Ratgeber
Systeme in der Elektronik, beispielsweise Microcontroller, sind ständig durch statische Ladungen in der Umgebung gefährdet. Die Potentialdifferenz bei der statischen Ladung entsteht durch die Reibung zweier Körper miteinander und wird durch Kontaktentladung oder Luftentladung abgeleitet. Dies nennt man auch den Triboelektrischen Effekt.
Die Entladung kann innerhalb der Bauelemente zu Funktionsstörungen oder zum Defekt der Bauteile beziehungsweise Baugruppen führen. Zum Schutz der elektrischen Einrichtungen durch Ableitung der Überspannungen werden TVS-Dioden eingesetzt. Diese sitzen, beispielsweise in Schaltnetzteilen oder in Datenverarbeitungssystemen, hinter den Steckverbindern für externe Geräte.
Im Gegensatz zur Zener-Diode, welche zur kontinuierlichen Stabilisierung der Spannung eingesetzt wird, dient eine TVS-Diode zur kontrollierten Ableitung von kurzen Hochspannungs-Impulsen. Dies geschieht dabei ohne einen Spannungseinbruch beim Auslösen.
Typische Anwendungen sind Assistenzsysteme, Kommunikationssysteme, Netzwerksysteme, Energiesysteme und Sicherheitssysteme, welche in der Industrietechnik, der Gebäudetechnik und der Informationstechnik zum Einsatz kommen.
Wenn Sie nach dem Gang über einen Teppichboden einen Steckverbinder an Ihren PC anschliessen, dann kann es bei der Verbindung der Anschlüsse eine statische Entladung mit einer Potentialdifferenz von bis zu 35 kV geben.
Die Anschlüsse in Form von USB, HDMI, Ethernet, e-SATA, SD-Karten und weitere, leiten diese in das Geräteinnere durch, welches durch ESD-Standards mit einer TVS-Diode abgesichert ist.
Die Platinen im Geräteinneren sind mit ihr vor Überspannung geschützt. Deswegen bedeutet Transient Voltage Suppressor wörtlich übersetzt Dämpfer für vorübergehende Spannungen.
rot: ohne TVS-Diode; blau: mit TVS-Diode; y-Achse: Spannung; x-Achse: Zeit
Transient Voltage Suppressor, kurz TVS oder Suppressor sind passive Bauelemente, zum Schutz von Halbleiterbauteilen vor ungewollten Hochspannungsspitzen.
Datensignale, welche von einer Peripherieschnittstelle zu einem Schaltkreis gelangen, werden entstört und Überspannungsimpulse, sogenannte ESD-Impulse werden abgeleitet.
Die Querschnittsfläche ist an den PN-Übergängen grösser als bei herkömmlichen Dioden. Dies bewirkt, dass zu grosse Ströme im Leistungsbereich von 200 W bis 30 kW bei Spannungen von 3 V bis 376 V abgeleitet werden.
1. Transiente Spannung + ; 2. Transiente Spannung -
3. Geklemmte Spannung + ; 4. Geklemmte Spannung -
5. Spitzenstrom ; 6. Zu schützender Schaltkreis

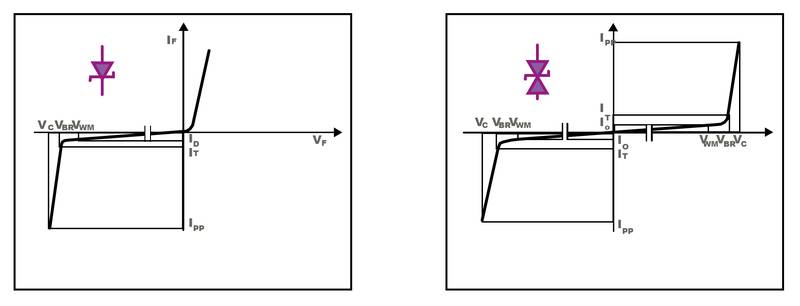

Links: Unidirektionale Charakteristik
Rechts: Bidirektionale Charakteristik
Unidirektionale Signale sind Gleichspannungen und werden typischerweise entweder zum Senden oder Empfangen in eine Richtung eingesetzt. Bidirektional bedeutet, dass die Signale in beide Richtungen übertragen werden können. Sowohl das Senden, als auch das Empfangen von Daten über eine Leitung werden geschützt. Diese Ausführung der Diode besteht aus zwei gegeneinander geschalteten Dioden, die unidirektionale nur aus einer einzelnen.
In den folgenden Bildern ist für die jeweilige Bauform die Schaltcharakteristik in einer Dioden Kennlinie und das entsprechende Schaltsymbol zu sehen.
Bei Unidirektional liegt das High-Signal bei H = VBR und das Low-Signal bei L = 0 V, (s.Abb. links)
bei Bidirektional liegt das High-Signal bei H = VBR und das Low-Signal bei L = -VBR. (s.Abb. rechts)
Der Rail to Rail ist eine Kombination aus TVS- und Klemmdiode. Er kennzeichnet sich durch eine kürzere Ansprechzeit und ist im Gegensatz zu Uni-/Bi-direktionalen Signalen für sehr schnelle Frequenzen und somit für Ultra-High-Speed Datenleitungen geeignet.
Aufgrund der hohen Datenfrequenz gewinnen die parasitären Kapazitäten an Bedeutung, denn die Diode verhält sich im nichtleitenden Zustand wie ein Kondensator.
Die Diodenkapazität wird aufgrund der Zeit, die zum Laden beziehungsweise Entladen nötig ist, möglichst gering gewählt.
Deswegen bietet die Anordnung nur einen vergleichsweise schwachen Überspannungsschutz.
Häufig werden diese Anordnungen als integrierte Schaltkreise in Arrays gegliedert und als Chips in gängigen Bauformen ausgeliefert.
Welchen Mehrwert bringt die Verwendung?
Bei der Markteinführung von technischen Produkten innerhalb der europäischen Union muss ein Wirtschaftsakteur kennzeichnen, dass die Waren den Anforderungen der geltenden Gesetze und Verordnungen entsprechen und diese in eigener Verantwortung geprüft wurden. Die freigegebenen Produkte sind dann gut sichtbar, mit einem wie im folgenden Bild zu sehendem CE-Kennzeichen ausgestattet.
Eine Prüfung ist beispielsweise die auf elektromagnetische Verträglichkeit, kurz EMV. Dabei wird die Störfestigkeit gegen eingeleitete und induzierte Spannungsemissionen geprüft.
Die International Electrotechnical Commission, kurz IEC, hat eine Reihe von Normen aufgestellt, in denen Prüfaufbauten und Parameter für die EMV-Prüfung festgelegt sind. Das Deutsche Institut für Normung hat in die Vorschriften der Europäische Normenreihe die DIN EN 6100, analog zu der IEC 6100 integriert. Der Verband Deutscher Elektrotechniker tat dies mit der VDE 0847.
Da die TVS-Diode gut zur Ableitung elektrischer Spannungsspitzen geeignet ist, schauen wir uns exemplarisch die Norm für Elektrostatische Entladung IEC/DIN EN 61000-4-2 beziehungsweise die VDE 0847-4-2 etwas genauer an.
In der folgenden Tabelle sind die Parameter aufgelistet, die ein Gerät zur Eingruppierung in eine der vier Level störungsfrei bestehen muss. Ist das zu prüfende Gerät ordnungsgemäss mit einer TVS-Diode ausgestattet, dann wird es diese Prüfung bestehen und entspricht somit den Anforderungen für die CE-Kennzeichnung in diesem Bereich.
| Elektrostatische Entladung ESD (IEC/DIN EN 61000-4-2; VDE 0847-4-2) | ||||
|---|---|---|---|---|
| Kontaktentladung | Luftentladung | |||
| Level | Kontaktspannung | Teststrom | Testspannung | Teststrom |
| 1 | ±2 kV | 7,5 A | ±2 kV | 7,5 A |
| 2 | ±4 kV | 15 A | ±4 kV | 15 A |
| 3 | ±6 kV | 22,5 A | ±6 kV | 22,5 A |
| 4 | ±8 kV | 30 A | ±8 kV | 30 A |
Wo werden TVS-Dioden angewendet?
Sie kommt häufig in der Datenübertragung zum Einsatz. Dort ist sie nach der Peripherieschnittstelle, parallel zu den vor Überspannungen geschützten Schaltkreisen in axial bedrahteter Bauform eingesetzt.
Am Beispiel Powerbank: Beim Hinzufügen oder Abschalten des Ladestroms kommt es zu Spannungsspitzen. Durch die TVS-Diode bleibt der Strom an der Elektronik stabil. Beim Platinen Layout sollte auf eine galvanische Trennung geachtet werden. Dies ist bei hochwertigen Powerbanks relevant, die als Notstromaggregat dienen, damit die Spannungsversorgung nachfolgender Geräte unterbrechungsfrei gewährleistet wird.
Wie finde ich die richtige TVS-Diode?
1. Die Impuls-Verlustleistung PPPM ist die maximale Leistung, die eine Diode bei einem ESD-Puls ableiten oder in thermische Energie umwandeln kann, ohne dabei beschädigt zu werden. Ermittelt wird diese durch die Klemmspannung Vc multipliziert mit dem definierten Stromimpuls IPP.
PPPM = Vc * IPP
2. Die maximale Sperrspannung VWM des Signals festlegen. Hierbei muss darauf geachtet werden, um welche Signalart es sich handelt. Die maximale Sperrspannung entspricht in etwa der Betriebsspannung.
VWM
3. Die Durchbruchspannung VBR liegt in etwa 10% über der Sperrspannung und ist der Grenzwert, ab dem die Diode leitfähig wird.
VBR
4. Die parasitäre Kapazität CT sollte möglichst gering gewählt werden, da sonst das Signal undeutlich wird. Sie richtet sich nach der Signalgeschwindigkeit. Als Leitsatz gilt: Je höher die Frequenz, desto geringer die Kapazität. Die Signalintegrität ist nicht mehr gegeben, wenn durch den Einsatz das Signal zu stark gedämpft wird.
CT
5. Die Gehäuseform ist abhängig von der Funktion und von der Anzahl der zu schützenden Kanäle nI/O. Die Dioden können zu Arrays zusammengefasst und platzsparend als IC eingesetzt werden.
nI/O
