Sicherheitsschalter

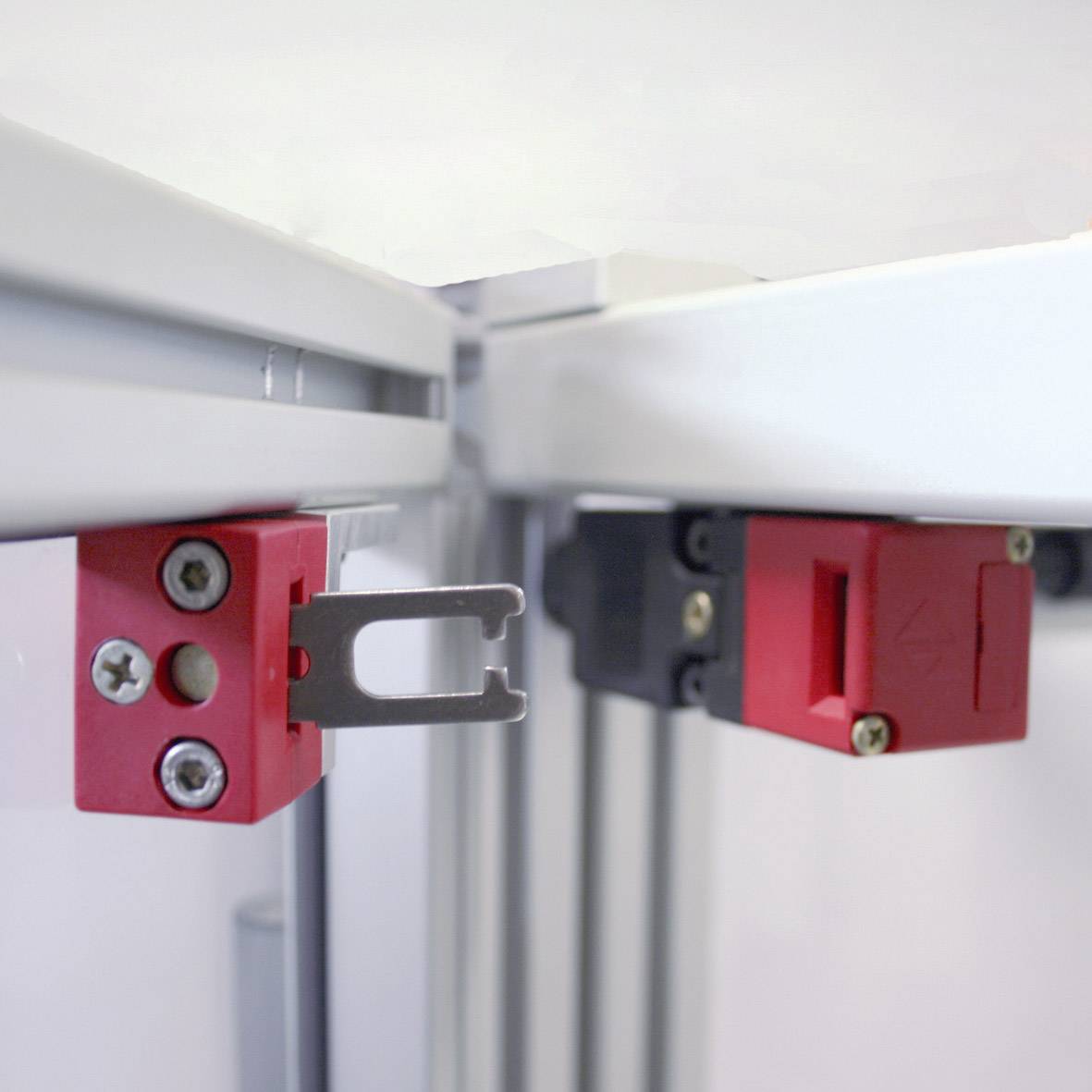

Elektromechanische Sicherheitsschalter mit getrenntem Betätiger eignen sich ideal zur Absicherung von drehbaren, abnehmbaren oder seitlich verschiebbaren Schutzeinrichtungen, die nur im geschlossenen Zustand die erforderliche Sicherheit bieten.

Vom Aufbau her sind die Schaltgeräte recht einfach gehalten: Eine Komponente enthält die Schaltvorrichtung, die den angeschlossenen Stromkreis beispielsweise nur dann schliesst, wenn die Zunge des Betätigers eingeführt wurde. Die zweite Komponente – der Betätiger – befindet sich am beweglichen Teil. Die kleine und dennoch robuste Bauform des Sicherheitsschalters ermöglicht die platzsparende Montage auch an schmalen Elementen einer Schutztüre.

Typisches Szenario: Wird die Schutzeinrichtung geöffnet, sind Gefahr bringende Bewegungen sofort abzuschalten und gegen Wiedereinschalten zu sichern. Erst bei geschlossener Schutzeinrichtung kann die potenziell gefährliche Maschine dann wieder in Betrieb genommen werden. Ein Beispiel ist die Tür eines Mikrowellenherds. Die im Gerät erzeugten hochfrequenten elektromagnetischen Wellen dürfen auf keinen Fall bei offener Tür entstehen, die Strahlenquelle – das Magnetron – schaltet sich deshalb im laufenden Betrieb automatisch ab, sobald die Tür auch nur einen winzigen Spalt geöffnet wird.

Auslöser für den Abschaltvorgang ist in der Regel ein mechanischer oder elektrischer Öffnungsmechanismus. Er unterbricht zunächst die Stromzuführung zum aktiven Magnetron und gibt anschliessend die Tür frei. Beim Schliessen der Tür gleiten Haken aus Kunststoff oder Metall in den Öffnungsmechanismus und bringen den Sicherheitsschalter in eine Position, bei der das Magnetron durch Drehen der Zeiteinstellung oder Drücken des Startknopfes wieder anspringt.
