LED-Konverter
103 ErgebnisseDetails | Preis | Verfügbarkeit | Anschluss | Betriebsspannung max. | Zertifizierungen | Betriebsspannung min. | Ausgangsstrom (max.) - gerundet | Leistung | Ausgangsspannung (max.) | |
|---|---|---|---|---|---|---|---|---|---|---|
Bestell-Nr.:154996 EAN:4021553765013 Teile-Nr.:LEDTREIB61 inkl. MwSt. 34 Stück auf Lager Lieferung Do., 12. Nov. | Kabel, offenes Ende, Stecker | 24 V/DC | RoHS | 10 V/DC | 700 mA | - | - | |||
Bestell-Nr.:2292600 EAN:4251433923909 Teile-Nr.:17683010 CHF 69.95 inkl. MwSt. 1 Stück auf Lager Lieferung Fr., 4. Dez. | Klemme | - | - | - | 350 mA | 17 W | 49 V | |||
Bestell-Nr.:3431227 EAN:4021087106214 Teile-Nr.:XLC-25-H-MA CHF 43.95 inkl. MwSt. 16 Stück auf Lager Lieferung Fr., 4. Dez. | Federklemme | - | - | - | 1.05 A | 25 W | 54 V | |||
Bestell-Nr.:180824 EAN:4021553764955 Teile-Nr.:66600181 CHF 35.95 inkl. MwSt. 9 Stück auf Lager Lieferung Do., 12. Nov. | Schrauben | 265 V/AC | RoHS | 190 V/AC | 700 mA | - | - | |||
Bestell-Nr.:2294791 EAN:4251433923886 Teile-Nr.:17640010 inkl. MwSt. 2 Stück auf Lager Lieferung Do., 12. Nov. | Klemme | - | - | - | 350 mA | 10 W | 28 V | |||
Bestell-Nr.:2291272 EAN:4251433917724 Teile-Nr.:17621000 CHF 41.95 inkl. MwSt. 7 Stück auf Lager Lieferung Fr., 4. Dez. | Klemme | - | - | - | 350 mA | 21 W | 59 V | |||
Bestell-Nr.:3431233 EAN:4021087106153 Teile-Nr.:XLC-60-12-MA CHF 57.95 inkl. MwSt. 5 Stück auf Lager Lieferung Do., 12. Nov. | Federklemme | 300 V | - | 100 V | 1.7 A | 60 W | 12 V | |||
Bestell-Nr.:2294302 EAN:4251433918455 Teile-Nr.:17663000 inkl. MwSt. 197 Stück auf Lager Lieferung Fr., 4. Dez. | Klemme | - | - | - | 350 mA | 7 W | 20 V | |||
Bestell-Nr.:2294790 EAN:4251433923954 Teile-Nr.:17657000 CHF 49.95 inkl. MwSt. 17 Stück auf Lager Lieferung Fr., 4. Dez. | Klemme | - | - | - | 350 mA | 18 W | 50 V | |||
Bestell-Nr.:3431232 EAN:4021087106160 Teile-Nr.:XLC-40-H-MAS inkl. MwSt. 21 Stück auf Lager Lieferung Fr., 4. Dez. | Federklemme | 300 V | - | 100 V | - | 40 W | 54 V | |||
Bestell-Nr.:2294307 EAN:4251433923923 Teile-Nr.:17643000 inkl. MwSt. 4 Stück auf Lager Lieferung Fr., 4. Dez. | Klemme | - | - | - | 350 mA | 18 W | 51 V | |||
Bestell-Nr.:3431236 EAN:4021087106122 Teile-Nr.:XLC-60-24-MAS CHF 57.95 inkl. MwSt. 3 Stück auf Lager Lieferung Do., 12. Nov. | Federklemme | 300 V | - | 100 V | 1.7 A | 60 W | 24 V | |||
CHF 61.95 inkl. MwSt. Lieferung Do., 24. Dez. | Federklemme | - | - | - | 1.05 A | 25 W | 54 V | |||
Bestell-Nr.:2291557 EAN:4251433918523 Teile-Nr.:17613010 -5% inkl. MwSt. Lieferung Mo., 21. Dez. | Klemme | - | - | - | 350 mA | 15 W | 43 V | |||
Bestell-Nr.:2294789 EAN:4251433924012 Teile-Nr.:17823010 -5% inkl. MwSt. 6 Stück auf Lager Lieferung Fr., 4. Dez. | Klemme | - | - | - | 500 mA | 22 W | 45 V | |||
Bestell-Nr.:2294794 EAN:4251433926146 Teile-Nr.:17829010 CHF 83.95 inkl. MwSt. 9 Stück auf Lager Lieferung Fr., 4. Dez. | Klemme | - | - | - | 500 mA | 24 W | 47 V | |||
Bestell-Nr.:2293748 EAN:4251433923862 Teile-Nr.:17640000 CHF 37.95 inkl. MwSt. 9 Stück auf Lager Lieferung Fr., 4. Dez. | Klemme | - | - | - | 350 mA | 10 W | 28 V | |||
Bestell-Nr.:2292594 EAN:4251433918448 Teile-Nr.:17663020 CHF 25.95 inkl. MwSt. 13 Stück auf Lager Lieferung Fr., 4. Dez. | Klemme | - | - | - | 350 mA | 7 W | 20 V | |||
Bestell-Nr.:2291274 EAN:4251433919490 Teile-Nr.:17664010 CHF 33.95 inkl. MwSt. Lieferung Mo., 21. Dez. | Klemme | - | - | - | 350 mA | 14 W | 40 V | |||
Bestell-Nr.:2293749 EAN:4251433924203 Teile-Nr.:17834010 CHF 69.95 inkl. MwSt. Lieferung Mo., 21. Dez. | Klemme | - | - | - | 1 A | 36 W | 36 V | |||
Bestell-Nr.:2291997 EAN:4251433918530 Teile-Nr.:17613020 CHF 41.95 inkl. MwSt. 6 Stück auf Lager Lieferung Fr., 4. Dez. | Klemme | - | - | - | 350 mA | 15 W | 43 V | |||
Bestell-Nr.:2291999 EAN:4251433924135 Teile-Nr.:17777010 CHF 65.95 inkl. MwSt. Lieferung Mo., 21. Dez. | Klemme | - | - | - | 700 mA | 36 W | 51 V | |||
Bestell-Nr.:2294305 EAN:4251433924050 Teile-Nr.:17723020 CHF 43.95 inkl. MwSt. Lieferung Mo., 21. Dez. | Klemme | - | - | - | 700 mA | 31 W | 45 V | |||
Bestell-Nr.:2294308 EAN:4251433926634 Teile-Nr.:17671010 CHF 133.95 inkl. MwSt. Lieferung Mo., 21. Dez. | Klemme | - | - | - | 350 mA | 18 W | 54 V | |||
Bestell-Nr.:2294311 EAN:4251433924371 Teile-Nr.:17788020 CHF 75.95 inkl. MwSt. Lieferung Mo., 21. Dez. | Klemme | - | - | - | 700 mA | 38 W | 54 V | |||
Bestell-Nr.:2295389 EAN:4251433926733 Teile-Nr.:17772020 CHF 167.95 inkl. MwSt. Lieferung Mo., 21. Dez. | Klemme | - | - | - | 700 mA | 38 W | 54 V | |||
Bestell-Nr.:3832689 EAN:4255752529408 Teile-Nr.:17832010 CHF 73.95 inkl. MwSt. Lieferung Mo., 28. Dez. | - | - | - | - | 500 mA | 20 W | 42 V | |||
Bestell-Nr.:3832688 EAN:4255752528326 Teile-Nr.:17823000 CHF 71.95 inkl. MwSt. Lieferung Mo., 28. Dez. | - | - | - | - | 700 mA | 42 W | 52 V | |||
Bestell-Nr.:3832685 EAN:4255752526070 Teile-Nr.:17812000 CHF 45.95 inkl. MwSt. Lieferung Mo., 28. Dez. | - | - | - | - | 700 mA | 40 W | 54 V | |||
Bestell-Nr.:3431240 EAN:4021087106085 Teile-Nr.:XLC-60-H-KNS CHF 69.95 inkl. MwSt. 32 Stück auf Lager Lieferung Fr., 4. Dez. | Federklemme | 300 V | - | 100 V | 1.7 A | 60 W | 54 V | |||
Bestell-Nr.:2291563 EAN:4251433926702 Teile-Nr.:17672020 CHF 163.95 inkl. MwSt. Lieferung Mo., 21. Dez. | Klemme | - | - | - | 350 mA | 18 W | 54 V | |||
Bestell-Nr.:2291281 EAN:4251433926696 Teile-Nr.:17672010 CHF 161.95 inkl. MwSt. Lieferung Mo., 21. Dez. | Klemme | - | - | - | 350 mA | 18 W | 54 V | |||
Bestell-Nr.:2295387 EAN:4251433923879 Teile-Nr.:17640020 CHF 39.95 inkl. MwSt. Lieferung Mo., 21. Dez. | Klemme | - | - | - | 350 mA | 10 W | 28 V | |||
Bestell-Nr.:2292591 EAN:4251433906391 Teile-Nr.:17632000 CHF 59.95 inkl. MwSt. Lieferung Mo., 21. Dez. | - | - | - | - | 350 mA | 30 W | 86 V | |||
Bestell-Nr.:2291275 EAN:4251433918394 Teile-Nr.:17662010 inkl. MwSt. 6 Stück auf Lager Lieferung Fr., 4. Dez. | Klemme | - | - | - | 350 mA | 7 W | 22 V | |||
Bestell-Nr.:2293744 EAN:4251433918707 Teile-Nr.:17652020 inkl. MwSt. 9 Stück auf Lager Lieferung Fr., 4. Dez. | - | - | - | - | 350 mA | 7 W | 20 V | |||
 Abb. ähnlich Bestell-Nr.:181972 EAN:4021553007526 Teile-Nr.:62517800 -11% CHF 53.95 CHF 47.95 inkl. MwSt. 5 Stück auf Lager Lieferung Do., 12. Nov. | Schrauben | 240 V/AC | RoHS | 110 V/AC | - | 40 W | 32 V/DC | |||
Bestell-Nr.:154968 EAN:4021553765006 Teile-Nr.:LEDTREIB59 CHF 12.95 inkl. MwSt. 11 Stück auf Lager Lieferung Do., 12. Nov. | Kabel, offenes Ende, Stecker | 24 V/DC | RoHS | 10 V/DC | 350 mA | - | - | |||
Bestell-Nr.:175987 EAN:4021553761688 Teile-Nr.:66000333 CHF 18.95 inkl. MwSt. 11 Stück auf Lager Lieferung Do., 12. Nov. | Schrauben | 12 V/AC, 30 V/DC | RoHS | 10 V/DC | 700 mA | - | - | |||
 Abb. ähnlich Bestell-Nr.:175947 EAN:4021553761312 Teile-Nr.:LEDTREIB10 CHF 16.95 inkl. MwSt. 10 Stück auf Lager Lieferung Do., 12. Nov. | Schrauben | 265 V/AC | RoHS | 190 V/AC | 350 mA | - | 6 V/DC | |||
Bestell-Nr.:2295381 EAN:4251433919483 Teile-Nr.:17664000 CHF 35.95 inkl. MwSt. 13 Stück auf Lager Lieferung Fr., 4. Dez. | Klemme | - | - | - | 350 mA | 14 W | 40 V | |||
CHF 71.95 inkl. MwSt. Lieferung Di., 12. Jan. 2027 | - | - | - | - | - | - | - | |||
Bestell-Nr.:2292001 EAN:4251433923961 Teile-Nr.:17657010 CHF 55.95 inkl. MwSt. Lieferung Mo., 21. Dez. | Klemme | - | - | - | 350 mA | 18 W | 50 V | |||
Bestell-Nr.:3832687 EAN:4255752528265 Teile-Nr.:17822000 CHF 49.95 inkl. MwSt. Lieferung Mo., 28. Dez. | - | - | - | - | 700 mA | 40 W | 54 V | |||
Bestell-Nr.:3832686 EAN:4255752526094 Teile-Nr.:17813000 CHF 69.95 inkl. MwSt. Lieferung Mo., 28. Dez. | - | - | - | - | 700 mA | 42 W | 52 V | |||
Bestell-Nr.:3832684 EAN:4255752528531 Teile-Nr.:17802000 inkl. MwSt. Lieferung Mo., 28. Dez. | - | - | - | - | 250 mA | 3 W | 11.5 V | |||
Bestell-Nr.:2291277 EAN:4251433924098 Teile-Nr.:17767000 CHF 55.95 inkl. MwSt. Lieferung Mo., 21. Dez. | Klemme | - | - | - | 700 mA | 20 W | 29 V | |||
Bestell-Nr.:2291279 EAN:4251433924036 Teile-Nr.:17723000 CHF 41.95 inkl. MwSt. 12 Stück auf Lager Lieferung Fr., 4. Dez. | Klemme | - | - | - | 700 mA | 31 W | 45 V | |||
Bestell-Nr.:2291558 EAN:4251433919506 Teile-Nr.:17664020 CHF 39.95 inkl. MwSt. Lieferung Mo., 21. Dez. | Klemme | - | - | - | 350 mA | 14 W | 40 V | |||
Bestell-Nr.:2291561 EAN:4251433924128 Teile-Nr.:17777000 CHF 71.95 inkl. MwSt. 1 Stück auf Lager Lieferung Fr., 4. Dez. | Klemme | - | - | - | 700 mA | 36 W | 51 V | |||
Bestell-Nr.:2291562 EAN:4251433923947 Teile-Nr.:17643020 CHF 39.95 inkl. MwSt. 3 Stück auf Lager Lieferung Fr., 4. Dez. | Klemme | - | - | - | 350 mA | 18 W | 51 V | |||
Bestell-Nr.:2291564 EAN:4251433926665 Teile-Nr.:17771010 CHF 131.95 inkl. MwSt. Lieferung Mo., 21. Dez. | Klemme | - | - | - | 700 mA | 36 W | 51 V | |||
Bestell-Nr.:2295385 EAN:4251433924029 Teile-Nr.:17824010 CHF 67.95 inkl. MwSt. Lieferung Mo., 21. Dez. | Klemme | - | - | - | 500 mA | 27 W | 54 V | |||
Bestell-Nr.:2294786 EAN:4251433918462 Teile-Nr.:17663010 inkl. MwSt. Lieferung Mo., 21. Dez. | Klemme | - | - | - | 350 mA | 7 W | 20 V | |||
Bestell-Nr.:2294792 EAN:4251433926641 Teile-Nr.:17671020 CHF 143.95 inkl. MwSt. Lieferung Mo., 21. Dez. | Klemme | - | - | - | 350 mA | 18 W | 54 V | |||
Bestell-Nr.:2293750 EAN:4251433924517 Teile-Nr.:17748010 CHF 81.95 inkl. MwSt. Lieferung Mo., 21. Dez. | Klemme | - | - | - | 700 mA | 32 W | 46 V | |||
Bestell-Nr.:2293747 EAN:4251433924166 Teile-Nr.:17783020 CHF 67.95 inkl. MwSt. Lieferung Mo., 21. Dez. | Klemme | - | - | - | 700 mA | 20 W | 28 V | |||
CHF 61.95 inkl. MwSt. 58 Stück auf Lager Lieferung Fr., 4. Dez. | Federklemme | - | - | - | 1.05 A | 25 W | 54 V | |||
Bestell-Nr.:2291995 EAN:4251433918400 Teile-Nr.:17662020 inkl. MwSt. 9 Stück auf Lager Lieferung Fr., 4. Dez. | Klemme | - | - | - | 350 mA | 7 W | 22 V | |||
Bestell-Nr.:2292599 EAN:4251433924227 Teile-Nr.:17826010 CHF 65.95 inkl. MwSt. 6 Stück auf Lager Lieferung Fr., 4. Dez. | Klemme | - | - | - | 500 mA | 27 W | 54 V | |||
Bestell-Nr.:2292000 EAN:4251433924173 Teile-Nr.:17788000 CHF 69.95 inkl. MwSt. 5 Stück auf Lager Lieferung Fr., 4. Dez. | Klemme | - | - | - | 700 mA | 38 W | 54 V | |||
 Abb. ähnlich Bestell-Nr.:2294776 EAN:4250047703563 Teile-Nr.:3506 CHF 49.95 inkl. MwSt. 7 Stück auf Lager Lieferung Fr., 4. Dez. | Klemme | - | - | - | - | 20 W | 12 V | |||
Bestell-Nr.:3431237 EAN:4021087106115 Teile-Nr.:XLC-60-48-MA -10% CHF 57.95 CHF 51.95 inkl. MwSt. 3 Stück auf Lager Lieferung Do., 12. Nov. | Federklemme | 300 V | - | 100 V | 1.7 A | 60 W | 48 V | |||
Bestell-Nr.:3431234 EAN:4021087106146 Teile-Nr.:XLC-60-12-MAS CHF 55.95 inkl. MwSt. 2 Stück auf Lager Lieferung Do., 12. Nov. | Federklemme | 300 V | - | 100 V | 1.7 A | 60 W | 12 V | |||
-6% CHF 107.95 CHF 101.95 inkl. MwSt. Lieferung Di., 12. Jan. 2027 | - | - | - | - | - | - | - | |||
Bestell-Nr.:2291565 EAN:4251433924548 Teile-Nr.:17648010 CHF 79.95 inkl. MwSt. Lieferung Mo., 21. Dez. | Klemme | - | - | - | 350 mA | 17 W | 47 V | |||
Bestell-Nr.:2292601 EAN:4251433924531 Teile-Nr.:17648020 CHF 85.95 inkl. MwSt. Lieferung Mo., 21. Dez. | Klemme | - | - | - | 350 mA | 17 W | 47 V | |||
Bestell-Nr.:2292602 EAN:4251433926719 Teile-Nr.:17772000 -7% CHF 173.95 CHF 161.95 inkl. MwSt. Lieferung Mo., 21. Dez. | Klemme | - | - | - | 700 mA | 38 W | 54 V | |||
Bestell-Nr.:2292598 EAN:4251433924142 Teile-Nr.:17783000 CHF 63.95 inkl. MwSt. Lieferung Mo., 21. Dez. | Klemme | - | - | - | 700 mA | 20 W | 28 V | |||
Bestell-Nr.:2291278 EAN:4251433924210 Teile-Nr.:17836010 CHF 67.95 inkl. MwSt. Lieferung Mo., 21. Dez. | Klemme | - | - | - | 1 A | 38 W | 38 V | |||
Bestell-Nr.:2291283 EAN:4251433924555 Teile-Nr.:17648000 CHF 81.95 inkl. MwSt. Lieferung Mo., 21. Dez. | Klemme | - | - | - | 350 mA | 17 W | 47 V | |||
Bestell-Nr.:2291282 EAN:4251433926658 Teile-Nr.:17771000 CHF 131.95 inkl. MwSt. Lieferung Mo., 21. Dez. | Klemme | - | - | - | 700 mA | 36 W | 51 V | |||
Bestell-Nr.:2294306 EAN:4251433924180 Teile-Nr.:17788010 CHF 65.95 inkl. MwSt. Lieferung Mo., 21. Dez. | Klemme | - | - | - | 700 mA | 38 W | 54 V | |||
Bestell-Nr.:2293746 EAN:4251433924043 Teile-Nr.:17723010 inkl. MwSt. Lieferung Mo., 21. Dez. | Klemme | - | - | - | 700 mA | 31 W | 45 V | |||
Bestell-Nr.:2293172 EAN:4251433923916 Teile-Nr.:17683020 CHF 73.95 inkl. MwSt. 8 Stück auf Lager Lieferung Fr., 4. Dez. | Klemme | - | - | - | 350 mA | 17 W | 49 V | |||
Bestell-Nr.:2293171 EAN:4251433924159 Teile-Nr.:17783010 CHF 59.95 inkl. MwSt. Lieferung Mo., 21. Dez. | Klemme | - | - | - | 700 mA | 20 W | 28 V | |||
Bestell-Nr.:2295384 EAN:4251433924081 Teile-Nr.:17746020 CHF 39.95 inkl. MwSt. Lieferung Mo., 21. Dez. | Klemme | - | - | - | 700 mA | 20 W | 28 V | |||
Bestell-Nr.:3431231 EAN:4021087106177 Teile-Nr.:XLC-40-H-MA CHF 45.95 inkl. MwSt. 55 Stück auf Lager Lieferung Fr., 4. Dez. | Federklemme | 300 V | - | 100 V | - | 40 W | 54 V | |||
Bestell-Nr.:3431230 EAN:4021087106184 Teile-Nr.:XLC-40-H-KNS CHF 65.95 inkl. MwSt. 7 Stück auf Lager Lieferung Fr., 4. Dez. | Federklemme | 300 V | - | 100 V | 1.05 A | 40 W | 54 V | |||
Bestell-Nr.:2293174 EAN:4251433926627 Teile-Nr.:17671000 CHF 135.95 inkl. MwSt. Lieferung Mo., 21. Dez. | Klemme | - | - | - | 350 mA | 18 W | 54 V | |||
Bestell-Nr.:2295386 EAN:4251433923893 Teile-Nr.:17683000 CHF 55.95 inkl. MwSt. 14 Stück auf Lager Lieferung Fr., 4. Dez. | Klemme | - | - | - | 350 mA | 17 W | 49 V | |||
Bestell-Nr.:175973 EAN:4021553761671 Teile-Nr.:66000324 inkl. MwSt. 13 Stück auf Lager Lieferung Do., 12. Nov. | Schrauben | 12 V/AC, 30 V/DC | RoHS | 10 V/DC | 350 mA | - | - | |||
Bestell-Nr.:2291556 EAN:4251433918387 Teile-Nr.:17662000 CHF 19.95 inkl. MwSt. 14 Stück auf Lager Lieferung Do., 12. Nov. | Klemme | - | - | - | 350 mA | 7 W | 22 V | |||
Bestell-Nr.:3431235 EAN:4021087106139 Teile-Nr.:XLC-60-24-MA CHF 57.95 inkl. MwSt. 2 Stück auf Lager Lieferung Do., 12. Nov. | Federklemme | 300 V | - | 100 V | 1.7 A | 60 W | 24 V | |||
Bestell-Nr.:2292596 EAN:4251433918509 Teile-Nr.:17621010 CHF 39.95 inkl. MwSt. Lieferung Mo., 21. Dez. | Klemme | - | - | - | 350 mA | 21 W | 59 V | |||
Bestell-Nr.:2292002 EAN:4251433926672 Teile-Nr.:17771020 CHF 137.95 inkl. MwSt. Lieferung Mo., 21. Dez. | Klemme | - | - | - | 700 mA | 36 W | 51 V | |||
Bestell-Nr.:2291280 EAN:4251433923930 Teile-Nr.:17643010 CHF 35.95 inkl. MwSt. 8 Stück auf Lager Lieferung Fr., 4. Dez. | Klemme | - | - | - | 350 mA | 18 W | 51 V | |||
Bestell-Nr.:2291560 EAN:4251433924104 Teile-Nr.:17767010 CHF 49.95 inkl. MwSt. Lieferung Mo., 21. Dez. | Klemme | - | - | - | 700 mA | 20 W | 29 V | |||
Bestell-Nr.:2293167 EAN:4251433916581 Teile-Nr.:17652000 inkl. MwSt. 29 Stück auf Lager Lieferung Fr., 4. Dez. | - | - | - | - | 350 mA | 7 W | 20 V | |||
Bestell-Nr.:2293168 EAN:4251433918516 Teile-Nr.:17621020 CHF 49.95 inkl. MwSt. 7 Stück auf Lager Lieferung Fr., 4. Dez. | Klemme | - | - | - | 350 mA | 21 W | 59 V | |||
Ratgeber
Es ist noch gar nicht so lange her, da waren LEDs nicht mehr als nur einfache Anzeigelämpchen. Weil sie preiswert, robust und langlebig waren, wurden sie gerne und häufig in den unterschiedlichsten Geräten und Schaltungen verbaut.
Allerdings gab es die Anzeige-LEDs lediglich in den Farben Rot, Grün und Gelb. Zudem war auch die Leuchtkraft eher bescheiden. Doch das hat sich zum Glück mittlerweile geändert.
LEDs gibt es heute in den unterschiedlichsten Farben und mit einer enormen Leuchtstärke. Dabei konnten die wesentlichen Vorzüge einer LED beibehalten werden. Moderne LED-Leuchtmittel und Power-LEDs sind sparsam, langlebig und auch lichtstark. Allerdings benötigen sie eine genau auf ihre Bedürfnisse abgestimmte Stromversorgung. Wie diese LED-Netzteile oder auch LED-Konverter funktionieren und was bei der Auswahl zu beachten ist, erklären wir Ihnen gerne.
Im Gegensatz zu Glühbirnen sind LEDs nicht für den direkten Betrieb an 230 V Wechselspannung ausgelegt. Sie brauchen eine genau definierte Spannung beziehungsweise einen genau definierten Strom.
Denn LEDs haben einen konkreten Arbeitspunkt, bei dem sie optimal funktionieren, den besten Wirkungsgrad haben und flackerfrei leuchten. Werden die Strom- und Spannungs-Werte nicht exakt eingehalten, kann eine LED nicht richtig leuchten oder im schlimmsten Fall überhitzen und ausfallen.
Bei den Anzeige-LEDs, die in einem Kraftfahrzeug verwendet werden, ist die Sache noch verhältnismässig einfach. In diesem Fall wird mit einem Vorwiderstand gearbeitet, der Strom und Spannung begrenzt. Wenn man die Betriebsspannung und den Betriebsstrom der LED kennt, kann der Vorwiderstand nach dem Ohmschen Gesetz leicht berechnet werden. Dass in diesem Fall am Vorwiderstand ein gewisser Anteil der benötigten Energie in Wärme umgewandelt wird, fällt bei einzelnen Anzeige-LEDs nicht unbedingt ins Gewicht.
Bei LED-Leuchtmitteln schaut die Sache schon ganz anders aus. Schliesslich sollen die ja mit 230 V Netzspannung und nicht mit 12 V aus der Fahrzeugbatterie betrieben werden. Hinzu kommt, dass LED-Leuchtmittel häufig aus einer Vielzahl von einzelnen LEDs bestehen. Das wird spätestens dann klar, wenn man sich lange LED-Streifen oder kompakte LED-Module genauer anschaut.
Aus diesem Grund wurden spezielle LED-Konverter entwickelt. Ihre Aufgabe besteht darin, die Netzspannung von 230 V in eine für Beleuchtungs-LEDs verträgliche Spannung zu wandeln bzw. den Strom für die LEDs auf den vorgegebenen Wert zu begrenzen.
Dabei sollen LED-Konverter sparsam arbeiten und die Energie nicht unnötigerweise in Wärme umwandeln. Zudem sollen sie kompakt, leicht und kostengünstig sein. Das sind Vorgaben, die nicht leicht miteinander vereinbar sind.
LED-Modul mit mehreren Power-LEDs.
Im Prinzip ist ein LED-Konverter ein Netzteil mit Transformator (Trafo), Brückengleichrichter und Ladekondensator.
Der Trafo (1) wandelt die Eingangsspannung von 230 V in eine geringere Spannung um. Der Gleichrichter (2) klappt die negative Halbwelle der sinusförmigen Spannung nach oben und der Ladekondensator (3) glättet die Ausgangsspannung.
Wenn der Trafo entsprechend ausgelegt ist, könnten an diesem Netzteil bereits LED-Streifen oder LED-Module betrieben werden, die eine feste Betriebsspannung von z.B. 12 oder 24 V haben.
Allerdings wäre ein derartiges Netzteil mit Trafo gross, schwer und auch teuer. Zumindest, wenn es die Leistung für mehrere lichtstarke LEDs bringen muss.
Elektronisches Netzteil
Eines von vielen möglichen Schaltkonzepten für elektronische Netzteile.
Die Netzfrequenz mit 50 Hz (Hertz), also 50 Schwingungen pro Sekunde, hört sich im ersten Moment richtig schnell an. Doch da lässt man sich leicht täuschen. Die Netzfrequenz ist für die Elektronik unglaublich langsam.
Darum umgeht man die Netzfrequenz und setzt den Gleichrichter (2) und den Ladekondensator (3) nicht hinter, sondern vor den Trafo (1). Also direkt am Netzeingang des LED-Konverters.
Die so entstehende Gleichspannung wird dann über den Trafo zu einem elektronischen Schalter (Leistungs-Transistor) geführt. Dieser Transistor (T) schaltet dann die Gleichspannung mehrere tausend Mal pro Sekunde ein und aus.
Die Transistor-Ansteuerung erhält über eine Regelstufe (RS) und einen Optokoppler (OK) fortlaufend Informationen über den aktuellen Leistungsbedarf. Per Pulsweitenmodulation (PWM) wird der Transistor (T) angesteuert und so die Ausgangsspannung bzw. der Ausgangsstrom exakt geregelt. Der Fachmann spricht in diesem Fall von einem getakteten Netzteil, einem Schaltnetzteil oder auch einem Sperrwandler-Netzteil.
Durch diese hohe Taktfrequenz ist es nicht mehr erforderlich, einen grossen und schweren Trafo zu nehmen. Die Bauform des Trafos kann wesentlich kleiner ausfallen, obwohl letztendlich die gleiche Leistung übertragen wird. Dadurch sind LED-Konverter kompakt, leicht und auch günstig in der Herstellung.
Ein weiterer Vorteil: Je nach Leistungsbedarf am Ausgang kann man die Schaltzeiten des Transistors beeinflussen und dem Trafo nur so viel Energie zuführen, wie wirklich benötigt wird. Dadurch ist der Wirkungsgrad eines Schaltnetzteiles oder auch elektronischen Trafos sehr hoch. Allerdings lassen sich die angeschlossenen Leuchtmittel nur schwer dimmen.
Strom oder Spannung - auf die Regelung kommt es an

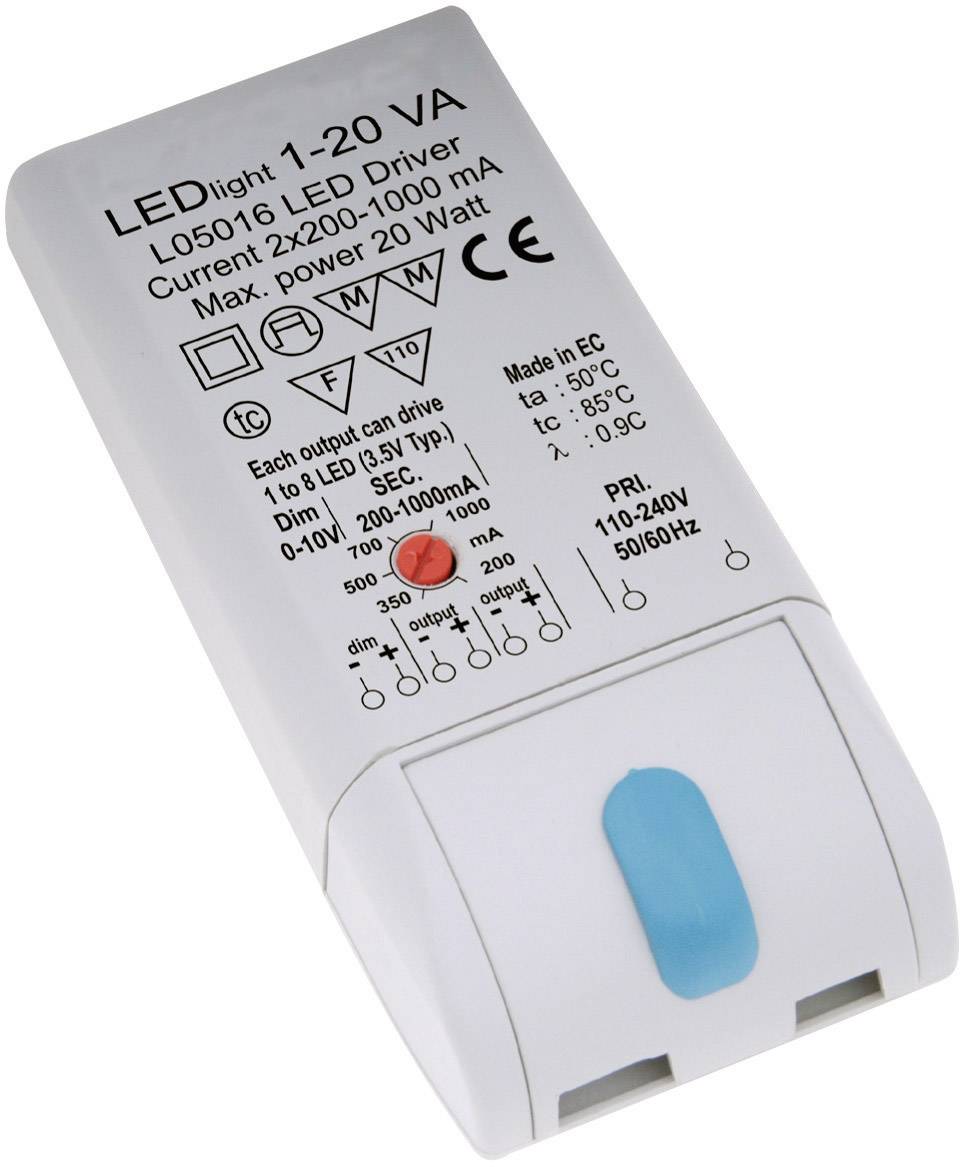

Welcher LED-Konverter für den Einsatzweck geeignet ist, richtet sich nach den LEDs, die verwendet werden. Falls der Hersteller der LEDs in seinen technischen Dokumentationen eine konstante Spannung mit einem bestimmten Wert vorgibt, muss der LED-Konverter diese Spannung auch genau einhalten.
Wenn der LED-Hersteller einen bestimmten Strom für seine LEDs vorgibt, muss der LED-Konverter genau auf diese Stromstärke ausgelegt sein.
Sollte der LED-Konverter als Ersatz für ein defektes Gerät dienen, so muss zunächst die genaue technische Spezifikation des bis dato genutzten Gerätes geprüft werden. Dazu werden die Werte für Strom und Spannung zum Teil auf das Gehäuse der Konverter aufgedruckt. Im Zweifelsfall muss in den technischen Unterlagen des defekten Konverters nachgesehen werden, welche Strom- und Spannungswerte das Gerät hat.
Schutzmassnahmen und Einbauort
Neben der grundsätzlichen Funktion sollten Sie Ihr Augenmerk auch unbedingt auf die integrierten Schutzmassnahmen lenken. Als Ergänzung zur elektronischen Abschaltung bei Überlast sollte auch ein Schutz vor Übertemperatur vorhanden sein.
Denn oft werden LED-Konverter in engen Einbauräumen platziert, wo die Kühlung durch Luftzirkulation nur bedingt möglich ist.
Beim Einsatz im Aussenbereich muss die IP-Schutzart beachtet werden. Eine genaue Erklärung zu diesem Thema finden Sie in unserem IP-Ratgeber.
Sollte der LED-Konverter in Schränke montiert werden, ist eine Möbelzulassung (MM) erforderlich. Diese Konverter haben eine geringe Wärmeentwicklung und können in Kleiderschränke, Wohnzimmerschränke oder Küchenschränke montiert werden.
Die Art der LEDs, die Anzahl und die Zusammenschaltung wirken sich auf die Belastung des LED-Konverters aus. Demzufolge muss man sich bereits vor der Auswahl eines LED-Konverters im Klaren darüber sein, welche LEDs geplant sind und wie sie angeschlossen werden sollen.
Anschluss bei Konstant-Spannung
Werden die LED-Module oder LED-Streifen mit einer fest vorgegebenen Spannung betrieben, können diese Leuchtmittel bei Bedarf parallel geschaltet werden. Allerdings ist in diesem Fall der Strom zu beachten.
Wenn drei LED-Streifen mit je 24 V Betriebsspannung und einem Strombedarf von 250 mA angeschlossen werden sollen, so muss der LED-Konverter min. 750 mA bei 24 V liefern.
Anschluss bei Konstant-Strom
Werden LEDs mit einer fest vorgegebenen Stromstärke betrieben, so können die LEDs bei Bedarf in Serie geschaltet werden. In diesem Fall ist aber die maximale Spannung bzw. die Leistung des LED-Konverters massgebend. Wenn 10 LEDs mit 350 mA und ca. 3 V Betriebsspannung in Serie geschaltet werden, muss der LED-Konverter eine Ausgangsspannung von min. 30 V bei 350 mA liefern. Das entspricht einer Leistung von 30 V x 0,35 A = 10,5 Watt.
Was ist der Unterschied zwischen LED-Konverter und LED-Treiber?
Im Prinzip machen beide Geräte das Gleiche. Wobei die stromgeregelten Konverter eher als LED-Treiber und die spannungsgeregelten Konverter eher als LED-Netzteil oder LED-Trafo bezeichnet werden. Allerdings werden die Begriffe auch von Herstellern und Importeuren nicht einheitlich verwendet, wodurch es immer wieder zu Irritationen kommt.
Kann ich LEDs mit 350 mA an einem LED-Konverter mit konstanter Ausgangsspannung betreiben?
Im Prinzip nicht, da ein Konverter mit einer konstanten Ausgangsspannung den Strom nicht regelt. Es wird lediglich der max. Strom, falls dieser durch Überlast überschritten wird, begrenzt. Allerdings gibt es auch Konverter, die eine Strom- und Spannungsregelung beinhalten. Dies ist aber dann in der Produktbeschreibung und in den technischen Unterlagen des Konverters genau angegeben.
Können RGB-LEDs an einem LED-Konverter betrieben werden?
RGB-LEDs sind nicht für den direkten Betrieb an LED-Konvertern vorgesehen. Der grosse Vorteil bei RGB-LEDs ist die Anzahl der möglichen Leuchtfarben. Diese Leuchtvielfalt wird durch eine Kombination von roten, grünen und blauen LEDs erreicht, die jeweils gemeinsam in einem LED-Gehäuse untergebracht sind. Um die gewünschte Farbe oder einen Farbwechsel zu erzielen, müssen die roten, grünen und blauen Leuchtdioden gezielt angesteuert werden. Deshalb sind für RGB-LEDs spezielle Steuergeräte erforderlich.
Sind LED-Konverter dimmbar?
Das Dimmen ist bei LEDs oder LED-Modulen leider nicht so einfach wie bei Glühleuchtmitteln. Denn wenn bei LEDs die Spannung reduziert wird, beginnen sie teilweise zu flackern oder schalten ganz ab. Deswegen sind LEDs nur über ein pulsweitenmoduliertes Signal dimmbar. Das bedeutet, dass die Betriebsspannung im schnellen Rhythmus ein und ausgeschaltet wird. Über das Verhältnis zwischen Einschaltimpuls und Impulspause definiert die Helligkeit, mit der die LED-Leuchtmittel leuchten. Da aber nicht jeder LED-Konverter diese Funktion unterstützt, muss im Bedarfsfall in den technischen Daten bzw. bei der Beschreibung des Konverters nachgesehen werden, ob der Konverter dimmbar ist. Zudem kann man nicht jeden handelsüblichen Dimmer zum Dimmen von LED Leuchtmitteln verwenden.
Was sagt die Angabe Watt aus?
Die Angabe Watt (W) entspricht der elektrischen Leistung. Die Leistung ist das Produkt aus Strom und Spannung. Ein Konverter mit einer Leistung von 24 Watt und einer Ausgangsspannung von 12 Volt kann im Betrieb einen Strom von 2 A liefern.
