Die Verwendung dieser Ausführung der Wälzlager hat folgende Vorzüge:

• hohe Belastbarkeit
• hohe Drehzahlkapazität
• geringer Reibungskoeffizient
• geringe Geräuschentwicklung
• geringe Wartungsanforderungen
• hohe Lebensdauer

Wofür werden Rillenkugellager eingesetzt?

Aufgrund der unterschiedlichen Ausführungen und Größen werden die Lager in vielen Bereichen einsetzbar. Häufige Anwendungsfälle sind:

• Maschinenbau: Motoren, Getriebe, Pumpen, Lüfter
• Fahrzeugindustrie: in Autos, LKW, Motorräder
• Industrielle Anwendung: Werkzeuge, Förderbänder, landwirtschaftliche Maschinen
• Heimelektronik: Computer, Drucker, auch in Haushaltsgeräten wie Waschmaschinen
• Klimatechnik: Ventilatoren, Klimaanlagen
• Sport- und Freizeitgeräte: Fahrräder, Skateboards, Fitnessgeräte

Der Käfig gewährleistet dabei, dass die Wälzkörper ihren vorbestimmten Abstand beibehalten und jegliche Berührung ausbleibt. Er kann aus Kunststoff oder Metall gefertigt sein, wobei überwiegend Edelstahl- oder Polyamidkäfige im Einsatz sind. Die käfiggeführten Rillenkugellager sind der Standard. Alternativ gibt es sogenannte vollkugelige Rillenkugellager, die für das Maximum an Wälzkörpern auf einen Käfig verzichten. Sie verarbeiten so noch höhere Belastungen und Stoßbelastungen. Diese Ausführungen werden gesondert gekennzeichnet, oft mit den Kürzel MAX.

Radiale versus axiale Ausführungen

Rillenkugellager nehmen zwar aufgrund ihrer Bauweise sowohl radiale als auch axiale Kräfte auf, dennoch wird von den Herstellern in Radial- und Axial-Rillenkugellager unterschieden, um zu betonen, welche Kraft von einer Ausführung vor allem übernommen wird.

Axial-Rillenkugellager

Diese Lager sind hauptsächlich für die Aufnahme von radialen Kräften ausgelegt, die senkrecht zur Drehachse wirken. Sie können auch begrenzte axiale Kräfte aufnehmen, jedoch nicht in demselben Ausmaß wie Axial-Rillenkugellager.

Radial-Rillenkugellager

Diese Ausführungen sind speziell für die Aufnahme von axialen Kräften ausgelegt, die parallel zur Drehachse wirken. Sie können nur begrenzte radiale Kräfte aufnehmen.

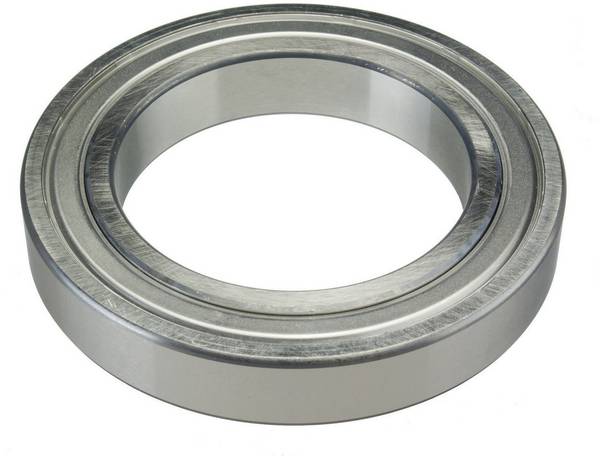

Einreihige Modelle sind weit verbreitet und sehr wirtschaftlich. Da sie exakt eine Reihe von Kugeln nutzen, ermöglichen sie selbst bei höchsten Drehzahlen ein reibungsarmes Arbeiten. Sie können zwar Radial- und Axialkräfte aufnehmen, besitzen aber eine geringere Tragfähigkeit als zweireihige Rillenkugellager.

Zweireihige Rillenkugellager sind ein Lagertyp mit zwei Reihen, die es den Kugeln ermöglichen, in zwei getrennten Rillen zu laufen. Auf diese Weise kann eine höhere radiale Belastung verarbeitet werden.

Sind Rillenkugellager zerlegbar?

Die meisten Rillenkugellager sind nicht als zerlegbar konzipiert. Es gibt jedoch eine spezielle Ausnahme: die Schulterkugellager. Ihr Name ist darauf zurückzuführen, dass der Außenring nur eine Schulter aufweist und daher abnehmbar ist. Die Zerlegbarkeit von Schulterkugellagern ermöglicht es, den Innenring, den Außenring und die Kugeln voneinander zu trennen. Dies erleichtert die Reinigung der Lagerkomponenten, das Schmieren der Lager oder den Austausch von defekten Teilen.

Wichtig: Hersteller bieten zerlegbare Rillenkugellager vor allem für Messgeräte und einfache Haushaltsgeräte an, da aufgrund der Bauweise die Tragfähigkeit insgesamt geringer ausfällt. Für schwere Maschinen eigenen sich diese Lager nicht.
