Name: Weidmüller DRMKIT 220VDC 4CO LD/PB Module relais Tension nominale: 220 V/DC Courant de commutation (max.): 5 A 4 inverse
Brand: Weidmüller
SKU: 1951727
Availability: BackOrder

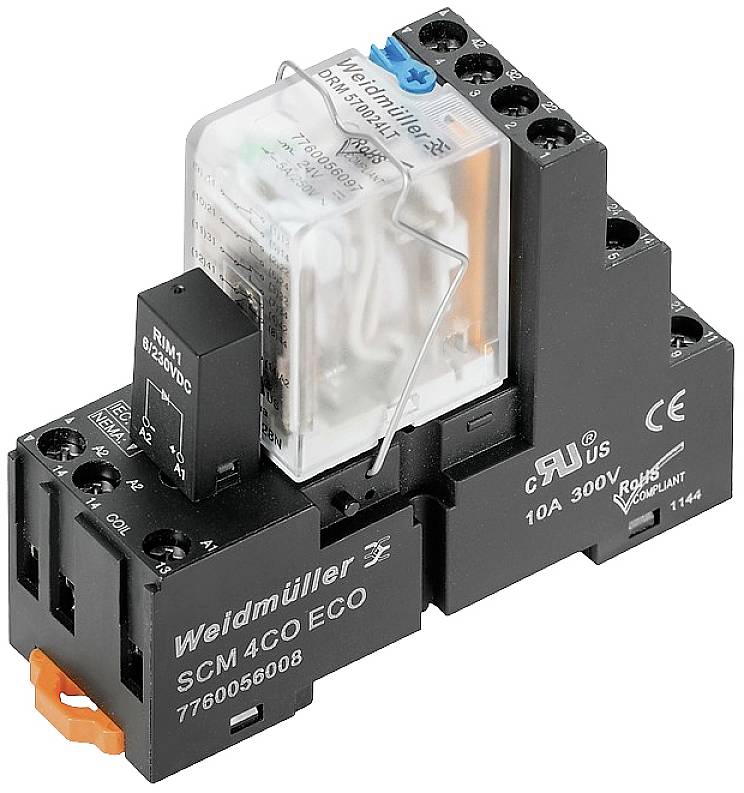

Un module relais de la marque Weidmüller, modèle 'SCM4CO ECO', adapté pour 10A et 300V. Il dispose de plusieurs bornes de connexion.

Type d'emballage

Piece

Type de produit

Module relais

Type de contact

4 inverseurs (RT)

Tension nominale

220 V/DC

Tension de contact (max.)

250 V/AC

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 4 décembre

Nombre (taille du paquet 10 pc(s))

Set(s)

Total (CHF 14.20 / pièce(s))

CHF 141.95

Prix TVA incl.

uniquement CHF 15.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Affichage d'état : LED verte
Temporisation à la mise sous tension :< 20 ms.
Temporisation à la mise hors tension :< 20 ms.
min. Puissance de commutation : 10 ma à 12 V, 100 ma à 5 V.
Fréquence de commutation max. À charge nominale : 0,1 Hz
Profilé rail support TS 35
Touche test : oui (bloquable)
Indicateur de position de commutation mécanique : oui
Catégorie de surtension III
Degré de pollution : 2
Groupe de matériaux isolants : C
Résistance à la tension entrée - sortie : 1,8 kVrms / 1 min
Longueur de dénudage raccord de mesure : 7 mm
Plage de serrage, min. : 0,5 mm²
Plage de serrage, max. : 2,5 mm²
Section de raccordement de conducteur, monofilaire, min. : 0,5 mmmm²
Section de raccordement de conducteur, à un seul fil, max. : 2,5 mm²
Section de raccordement de conducteur, à fils fins, min.: 0,5 mmm²
Section de raccordement de conducteur, à fils fins, max. : 2,5 mm²
Section de raccordement de conducteur, fil fin AEH avec collier en plastique DIN 46228/4, min. : 0,5 mmm²
Section de raccordement de conducteur, fil fin AEH avec collier en plastique DIN 46228/4, max. 2,5 mm²
Section de raccordement de conducteur, à fils fins, AEH (DIN 46228-1), min. : 0,5 mmm²
Section de raccordement de conducteur, à fils fins, AEH (DIN 46228-1), max. : 2,5 mm²
Dimensions de la lame : taille PH1

Type d'emballage: Piece

Type de produit: Module relais

Type: DRMKIT 220VDC 4CO LD/PB

Connexion: borne à vis

Couleur: noir

Tension de fonctionnement (min.): 198 V/DC

Tension de fonctionnement (max.): 154 V/DC

Temps de réponse: 20 ms

Temps de descente: 20 ms

Type de contact: 4 inverseurs (RT)

Matériau du contact: AgNi + 0.15 μm Au

Tension nominale: 220 V/DC

Tension de contact (max.): 250 V/AC

Courant de commutation (max.): 5 A

Puissance de coupure max.: 1250 VA
120 W

Durée de vie mécanique: 20 x 10⁶ circuits

Ligne de fuite et distance dans l'air (bobine/contacts): 5.5 mm

Résistance (bobine): 42000 Ω

Spécificités: avec bouton de test

: IP20

Température max.: 60 °C

Température min.: -40 °C

Longueur: 66.8 mm

Largeur: 27.2 mm

Hauteur: 79.9 mm

Dim.: (L x l x H) 66.8 x 27.2 x 79.9 mm

Contenu: 10 pc(s)

Poids: 93.35 g

Conforme à la norme RoHS: oui

UKCA: oui
