Weidmüller 2485600150 Cordon de données confectionné pour capteurs/actionneurs M12 mâle, coudé 15.00 m Nombre de pôles:

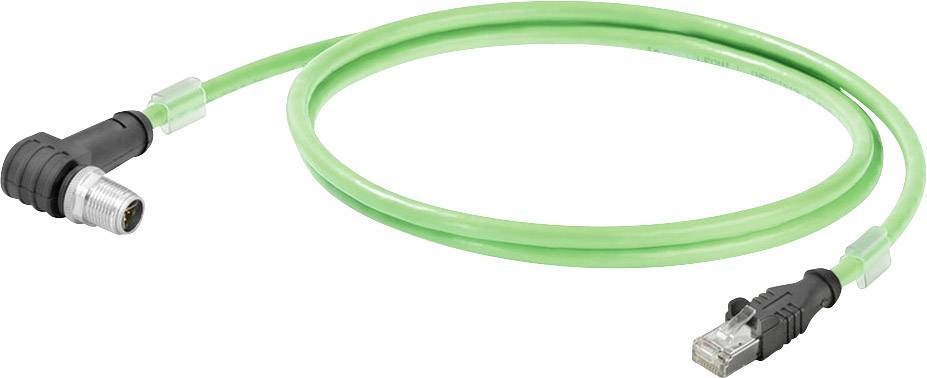

Câble Ethernet vert avec connecteur rectangulaire et rond, utilisé pour les connexions réseau et la transmission de données.
Photo non contractuelle
Type de produit
Cordon de données confectionné pour capteurs/actionneurs
Forme
mâle, coudé
Norme de connecteur
RJ45
Coté A
RJ45
Coté de raccordement B
M12 mâle coudé
EAN :
N° réf. fabricant :
Code produit :
Livraison le mer., 6 janvier 2027
Nombre
Total (CHF 181.95 / pièce(s))
CHF 181.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

  • Isolation : PE
  • nombre de conducteurs : 8
  • diamètre d'isolation : 0,98 mm
  • température de stockage : -40 °C - +80 °C
  • température de fuite : -20 °C - +60 °C
  • tension de test Ader-Ader blindage : 700 Vrms, 50 Hz, impédance
  • caractéristique : 100 ± 5 Ω à 100 MHz
  • résistance de boucle : 290 Ω/km
  • impédance de transfert : 15 mΩ/m à 1 MHz, 10 mΩ/m à 10 MHz, 30 mΩ/m à 30 MHz
  • durée de vie du signal : 5.2 ns/m
  • matériau du conducteur : conducteur en cuivre étamé multibrins
  • : 7
  • disposition conducteurs : paire torsadée
  • séquence de couleurs conducteurs - paires de fils : blanc - bleu, blanc - orange, blanc - vert, blanc - marron
  • blindage
  • : S/FTP épaisseur : tresse de blindage :
  • Diamètre de la gaine : 6.1 mm - 6.7 mm
  • rayon de courbure, min., unique : 5 * diamètre
  • rayon de courbure min., répété : 10 * diamètre
  • de la paire de fils de blindage : feuille d'aluminium
  • diamètre du cuivre : 0.48 μm
Type

IE-C6EL8UG0150XCAU40-E

Type de produit

Cordon de données confectionné pour capteurs/actionneurs

Forme

mâle, coudé

Norme de connecteur

RJ45

Coté A

RJ45

Coté de raccordement B

M12 mâle coudé

Nombre de pôles

8P8C

Longueur de câble

15.00 m

Materiau de la gaine

PUR

Section de câble (câblage capteur/actioneeur)

0.128 mm²

Connexion

RJ45

Couleur

vert

Type de filetage côté du raccordement

M12

Type de filetage connexion des câbles et montage

M12

Couleur du câble

vert

Codification

X

Revêtement du contact

étamé

IP20

Spécificités

sans halogène

ignifuge

résistant à l'huile

Température min.

-40 °C

Température max.

+80 °C

Référence fabricant

2485600150

Contenu

1 pc(s)

Ø câble max.

6.7 mm

Diam. câble (min.)

6.1 mm

Gamme de Ø de câble

6.1 - 6.7 mm

UKCA

oui
