Name: Vanne pneumatique 2/2 voies Bürkert 146391 manchon G 3/4 1 pc(s)
Brand: Bürkert
SKU: 624223
Availability: BackOrder

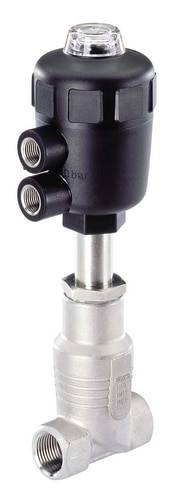

Une vanne de régulation de pression avec boîtier noir et deux raccordements latéraux. Elle dispose d'un robinet métallique robuste et convient aux applications industrielles.

Photo non contractuelle

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 20 novembre

1 pièce(s)

Nombre

pièce(s)

Total (CHF 544.95 / pièce(s))

CHF 544.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 60.00

Plus que 1 pièce(s) en stock !

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Vanne pneumatique 2/2 voies

Bürkert 2012 146391
Valeur Kv: 135 l/min
N/A

Caractéristiques techniques

G 3/4"
Largeur nominale 20 mm
Taille d'actionneur Ø 63 mm
Valeur kv 8,1 m³/h
Pression de pilotage 4,5 à 10 bar
Pression de fluide jusqu'à 180°C 16 bar
Température du fluide -10 à +180 °C
Température ambiante -5 à +140 °C

Type de produit: Vanne pneumatique

Pression de service (max.): 16 bar

Matériau du boîtier: acier inoxydable

Raccord: manchon G 3/4

Température de fonctionnement: -10 °C (min)

Plage de température des médias: -10 à +180 °C

Référence fabricant: 146391

Pression de service (min.): 0 bar

Température de fonctionnement min.: -10 °C

Matériau isolant: PTFE

Fonction: 2/2 voies

Poids: 1.350 kg

Température max. des médias: +180 °C

Température min. des médias: -10 °C

Milieu d'utilisation: milieux aggressifs

Largeur nominale: 20 mm

Spécificités: manchon

Hauteur: 247 mm

Longueur: 75 mm

Pression de contrôle (max.): 10 bar

Pression de contrôle (min.): 4.5 bar

Température ambiante max.: +140 °C

Température ambiante min.: +5 °C

Mode de fonctionnement: 2/2 voies

Valeur Kv: 135 l/min

Matériau (détails): Joint : PTFE, corps : acier inoxydable

Connexion: Raccordement G 3/4

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Anschluss

Betriebsdruck (max.)

Bürkert Luftgesteuertes Ventil 146227 2012 G 1/8 Nennweite (Details) 10 mm Ruhestellung durch Federkraft geschlossen 1 St.

Code produit :624084

Livraison le ven. 20 novembre

1 pièce(s)Conrad Electronic

G 1/8

15 bar

pièce(s)

Min.: 1

Multiples: 1

CHF 594.95^*

Bürkert Luftgesteuertes Ventil 146228 2012 G 3/8 Muffe Nennweite (Details) 10 mm Ruhestellung durch Federkraft geschlossen 1 St.

Code produit :624085

Livraison le ven. 20 novembre

1 pièce(s)Conrad Electronic

G 3/8 Muffe

15 bar

pièce(s)

Min.: 1

Multiples: 1

CHF 441.95^*

Bürkert Luftgesteuertes Ventil 146229 2012 G 1/8 Nennweite (Details) 10 mm Ruhestellung durch Federkraft geschlossen 1 St.

Code produit :624087

Livraison le ven. 20 novembre

1 pièce(s)Conrad Electronic

G 1/8

15 bar

pièce(s)

Min.: 1

Multiples: 1

CHF 441.95^*

Bürkert Luftgesteuertes Ventil 146230 2012 G 1/8 Nennweite (Details) 10 mm Ruhestellung durch Federkraft geschlossen 1 St.

Code produit :624089

Livraison le ven. 20 novembre

1 pièce(s)Conrad Electronic

G 1/8

15 bar

pièce(s)

Min.: 1

Multiples: 1

CHF 441.95^*

Bürkert Luftgesteuertes Ventil 146232 2012 G 1/8 Nennweite (Details) 10 mm Ruhestellung durch Federkraft geöffnet 1 St.

Code produit :624090

Livraison le ven. 20 novembre

1 pièce(s)Conrad Electronic

G 1/8

16 bar

pièce(s)

Min.: 1

Multiples: 1

CHF 594.95^*

Bürkert Luftgesteuertes Ventil 146233 2012 G 3/8 Muffe Nennweite (Details) 10 mm Ruhestellung durch Federkraft geöffnet 1 St.

Code produit :624091

Livraison le ven. 20 novembre

1 pièce(s)Conrad Electronic

G 3/8 Muffe

16 bar

pièce(s)

Min.: 1

Multiples: 1

CHF 441.95^*

Bürkert Luftgesteuertes Ventil 146237 2012 G 1/4 Nennweite (Details) 10 mm Ruhestellung durch Federkraft geschlossen 1 St.

Code produit :624093

Livraison le ven. 20 novembre

1 pièce(s)Conrad Electronic

G 1/4

16 bar

pièce(s)

Min.: 1

Multiples: 1

CHF 614.95^*

Bürkert Luftgesteuertes Ventil 146238 2012 G 3/8 Muffe Nennweite (Details) 10 mm 2/2-Wege 1 St.

Code produit :624094

Livraison le ven. 20 novembre

1 pièce(s)Conrad Electronic

G 3/8 Muffe

16 bar

pièce(s)

Min.: 1

Multiples: 1

CHF 459.95^*

Bürkert Luftgesteuertes Ventil 146239 2012 G 1/4 Nennweite (Details) 10 mm Ruhestellung durch Federkraft geschlossen 1 St.

Code produit :624095

Livraison le ven. 20 novembre

1 pièce(s)Conrad Electronic

G 1/4

16 bar

pièce(s)

Min.: 1

Multiples: 1

CHF 459.95^*

Bürkert Luftgesteuertes Ventil 146240 2012 G 1/4 Nennweite (Details) 10 mm Ruhestellung durch Federkraft geschlossen 1 St.

Code produit :624096

Livraison le ven. 20 novembre

1 pièce(s)Conrad Electronic

G 1/4

16 bar

pièce(s)

Min.: 1

Multiples: 1

CHF 459.95^*

Documents & téléchargements

Fiche technique

Fiche technique 624223 Vanne pneumatique 2/2 voies Bürkert 146391 manchon G 3/4 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 624223 Vanne pneumatique 2/2 voies Bürkert 146391 manchon G 3/4 1 pc(s)

Description

La vanne à siège droit à pilotage externe est constituée d'un actionneur pneumatique à piston et d'un corps de vanne 2 voies. Le presse-étoupe à compensation d'usure garantit une étanchéité parfaite et une longue durée de vie.

Modèle

Vanne à siège droit 2/2 voies avec arrivée du fluide sous le siège
Raccord à manchon
Normalement fermée par action du ressort
Matériau du corps : acier inoxydable 316L moulé
Pression nominale PN 25 (niveau de pression du corps)
Matériau d'actionneur PPS
Matériau des joints : PTFE
Utilisable de façon universelle pour les liquides, gaz et la vapeur
Viscosité max. 600 mm²/s
Presse-étoupe bague PTFE en V avec compensation par ressort
Position de montage indifférente, de préférence avec le système magnétique vers le haut
Fluides de pilotage : air et gaz neutres
Raccord pour air de pilotage G 1/4"

Avertissement

La valeur kv indique le débit d'eau dans une vanne en litres par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30°C. .

Description

Modèle

Vanne à siège droit 2/2 voies avec arrivée du fluide sous le siège
Raccord à manchon
Normalement fermée par action du ressort
Matériau du corps : acier inoxydable 316L moulé
Pression nominale PN 25 (niveau de pression du corps)
Matériau d'actionneur PPS
Matériau des joints : PTFE
Utilisable de façon universelle pour les liquides, gaz et la vapeur
Viscosité max. 600 mm²/s
Presse-étoupe bague PTFE en V avec compensation par ressort
Position de montage indifférente, de préférence avec le système magnétique vers le haut
Fluides de pilotage : air et gaz neutres
Raccord pour air de pilotage G 1/4"

Avertissement

La valeur kv indique le débit d'eau dans une vanne en litres par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30°C. .
