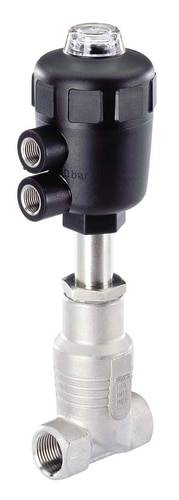

Photo non contractuelle
Vanne pneumatique 2/2 voies Bürkert 146363 manchon G 3/8 1 pc(s)
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
1 pièce(s)
Nombre
Total (CHF 457.95 / pièce(s))
CHF 457.95
Prix TVA incl.
Livraison gratuite
Plus que 1 pièce(s) en stock !
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Vanne pneumatique 2/2 voies
- Bürkert 2012 146363
- Valeur Kv: 78.33 l/min
- N/A
Caractéristiques techniques
- G 3/8"
- Diamètre 10 mm
- Taille d'actionneur Ø 40 mm
- Valeur kv 4,7 m³/h
- Pression de pilotage 4,0 à 10 bar
- Pression de fluide jusqu'à 180°C 15 bar
- Température du fluide -10 à +180 °C
- Température ambiante -5 à +140 °C
- Type de produit
Vanne pneumatique
- Pression de service (max.)
15 bar
- Matériau du boîtier
acier inoxydable
- Raccord
manchon G 3/8
- Température de fonctionnement
-10 °C (min)
- Plage de température des médias
-10 à +180 °C
- Référence fabricant
146363
- Pression de service (min.)
0 bar
- Température de fonctionnement min.
-10 °C
- Matériau isolant
PTFE
- Fonction
2/2 voies
- Poids
0.700 kg
- Température max. des médias
+180 °C
- Température min. des médias
-10 °C
- Milieu d'utilisation
milieux aggressifs
- Largeur nominale
10 mm
- Spécificités
manchon
- Hauteur
168 mm
- Longueur
65 mm
- Pression de contrôle (max.)
10 bar
- Pression de contrôle (min.)
4 bar
- Température ambiante max.
+140 °C
- Température ambiante min.
+5 °C
- Mode de fonctionnement
2/2 voies
- Valeur Kv
78.33 l/min
- Matériau (détails)
Joint : PTFE, corps : acier inoxydable
- Connexion
Raccordement G 3/8
Documents & téléchargements
Fiche technique
Fiche technique 624205 Vanne pneumatique 2/2 voies Bürkert 146363 manchon G 3/8 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 624205 Vanne pneumatique 2/2 voies Bürkert 146363 manchon G 3/8 1 pc(s)
Description
La vanne à siège droit à pilotage externe est constituée d'un actionneur pneumatique à piston et d'un corps de vanne 2 voies. Le presse-étoupe à compensation d'usure garantit une étanchéité parfaite et une longue durée de vie.
Modèle
- Vanne à siège droit 2/2 voies avec arrivée du fluide sous le siège
- Raccord à manchon
- Normalement fermée par action du ressort
- Matériau du corps : acier inoxydable 316L moulé
- Pression nominale PN 25 (niveau de pression du corps)
- Matériau d'actionneur PPS
- Matériau des joints : PTFE
- Utilisable de façon universelle pour les liquides, gaz et la vapeur
- Viscosité max. 600 mm²/s
- Presse-étoupe bague PTFE en V avec compensation par ressort
- Position de montage indifférente, de préférence avec le système magnétique vers le haut
- Fluides de pilotage : air et gaz neutres
- Raccord pour air de pilotage G 1/8"
Avertissement
La valeur kv indique le débit d'eau dans une vanne en litres par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30°C. .
