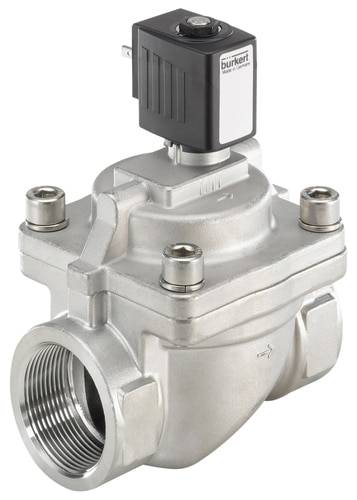

Vanne à servocommande 2/2 voies Bürkert 221973 230 V/AC manchon G 3/4 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
1 pièce(s)
Afficher des alternatives
Nombre
Total (CHF 271.92 / pièce(s))
CHF 271.92
excl. TVA
Livraison gratuite
Plus que 1 pièce(s) en stock !
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Vanne à servocommande 2/2 voies
- Bürkert 6281 EV 221973
- Matériau du boîtier: acier inoxydable
- Matériau isolant: NBR
- Contenu: 1 pc(s)
Caractéristiques techniques
- Diamètre 20,0 mm
- Raccordement G 3/4"
- Valeur kv 8,5 m³/h
- Plage de pression 0,2 à 16 bar
- Tension 230 V/50 - 60 Hz
- Température du fluide -10 à +80 °C
- Température ambiante max. +55 °C
- Temps de réponse : 0,1 - 4 secondes (selon le diamètre et la pression différentielle)
- Consommation électrique 24 VA (appel), 14/8 VA/W (maintien, bobine chaude)
- Type de produit
Vanne à servocommande
- Tension de fonctionnement
230 V/AC
- Pression de service (max.)
16 bar
- Matériau du boîtier
acier inoxydable
- Raccord
manchon G 3/4
- Plage de température des médias
-10 à +80 °C
- Référence fabricant
221973
- Pression de service (min.)
0.2 bar
- Matériau isolant
NBR
- Fonction
2/2 voies
- Poids
0.800 kg
- Température max. des médias
+80 °C
- Température min. des médias
-10 °C
- Milieu d'utilisation
milieux neutres
- Largeur nominale
20 mm
- Spécificités
manchon
- Longueur
80 mm
- Valeur QNn
9100 l/min
IP65
- Température ambiante max.
+55 °C
- Température ambiante min.
0 °C
- Valeur Kv
141.67 l/min
Documents & téléchargements
Fiche technique
Fiche technique 626815 Vanne à servocommande 2/2 voies Bürkert 221973 230 V/AC manchon G 3/4 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 626815 Vanne à servocommande 2/2 voies Bürkert 221973 230 V/AC manchon G 3/4 1 pc(s)
Description
Electrovanne à commande assistée avec servo-membrane pour la commande de fluides liquides et gazeux. Construction anti-coup de bélier. Pour une ouverture complète, une différence de pression de 0,5 bar est nécessaire.
Modèle
- Vanne à passage direct 2/2 voies
- Normalement fermée
- Matériau du corps : acier inoxydable
- Pièces intérieures de la vanne : acier inoxydable, laiton et plastique (PPS)
- Matériau des joints : NBR
- Fluides : fluides neutres, par ex. air comprimé, eau
- Matériau de la bobine : polyamide
- Tolérance de tension : ± 10%
- Mode de fonctionnement : 100 % marche continue
- Indice de protection IP 65 avec prise
- Branchement électrique selon DIN EN 175301-803 forme A (auparavant DIN 43650)
- Position de montage indifférente, de préférence avec le système magnétique vers le haut
Avertissement
La valeur kv indique le débit d'eau dans une vanne en litres par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30°C. Livraison sans prise (voir accessoires).
