Name: UTG9504T+ Générateur de fonction Uni-T 1 µHz - 500 MHz 4 canaux Rectangulaire, Signal, Triangulaire, Arbitraire, Bruit,
Brand: Uni-T
SKU: 3837313
Availability: BackOrder

Vue de face d'un générateur de fonction numérique/forme d'onde arbitraire UNIT-T montrant une onde sinusoïdale rouge sur CH1 avec des paramètres de fréquence, amplitude, décalage et phase affichés sur l'écran tactile.

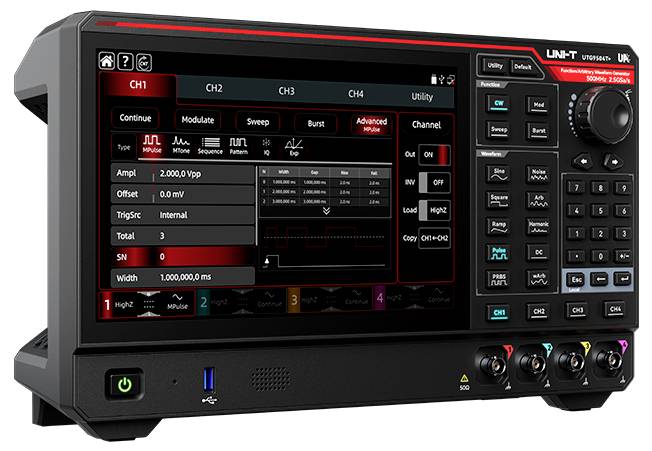

Oscilloscope numérique avec écran tactile affichant les paramètres d'impulsion CH1 et les commandes de forme d'onde, ainsi que des boutons physiques et des ports d'entrée sur la droite.

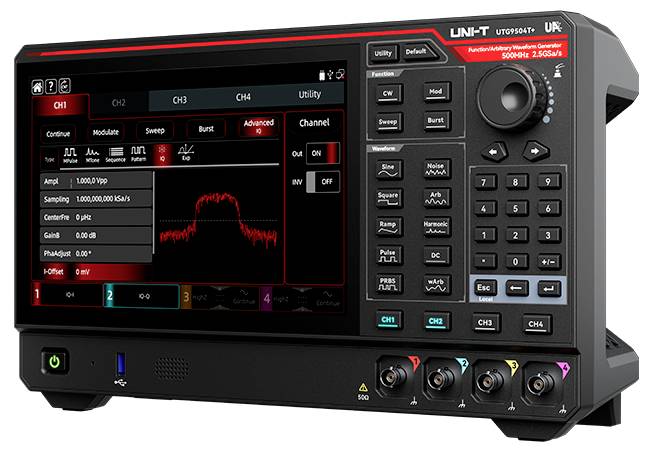

Oscilloscope numérique affichant une forme d'onde à l'écran, avec des boutons de commande et quatre entrées de canal sur le panneau avant.

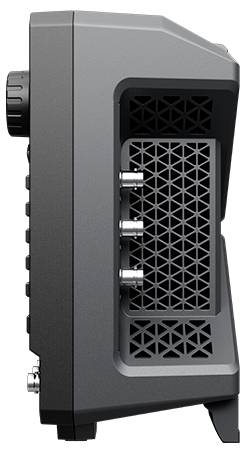

Vue de côté d'un appareil électronique gris et noir avec une grille aérée et plusieurs connecteurs métalliques ou ports sur le côté.

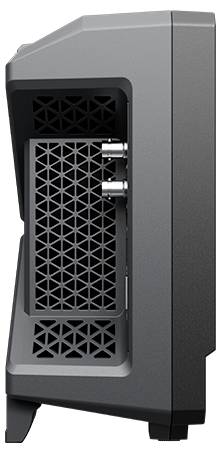

Vue latérale d'un boîtier de tour PC noir avec un panneau frontal perforé et deux ports USB visibles.

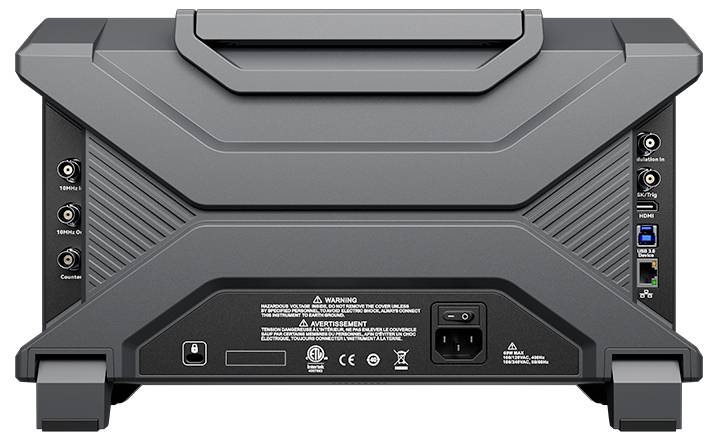

Vue arrière d'un grand moniteur montrant l'entrée d'alimentation, les ports HDMI et USB, et les connexions de haut-parleur intégré sur un boîtier gris foncé.

1/6

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

1 pièce(s)

Total (CHF 6'999.95 / pièce(s))

CHF 6'999.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 160.00

Plus que 1 pièce(s) en stock !

Disponible uniquement pour les clients professionnels inscrits

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Générateur de fonctions UNI-T UTG9504T+, 500 MHz, 4 canaux, arbitre

Max. Fréquence de sortie : 500 MHz
Taux d'échantillonnage 2,5 Géch/s
Résolution verticale : 16 bits
Canaux 4
Longueur de forme d'onde arbitraire: 128 Mpts
Écran : écran tactile TFT-LCD de 10 pouces

Caractéristiques techniques

Écran tactile capacitif de 10 pouces
4 canaux indépendants pleins de puissance
Superposition du bruit (SNR)
Sortie numérique du protocole (SPI, I2C, UART)
Fonctions avancées (Multi-Pulse, Multi-Tone, Sequence, Pattern, I/Q, Expression)

Forme de sortie de signal: Sinus, rectangle, rampes/triangle, impulsion, harmonique, Bruit, PRBS, DC, arbitre

Type de produit: Générateur de fonction

Plage de fréquence: 1 µHz - 500 MHz

Formes de sortie de signal: Rectangulaire
Signal
Triangulaire
Arbitraire
Bruit
Rampe

Gamme de fréquences sinus: 1 µHz – 500 MHz

Facteur de distorsion harmonique sinus: 0,07 %

Gamme de fréquences rectangle: 1 µHz – 170 MHz

Temps de montée rectangulaire: 2 ns

Affichage: LCD

Plage de fréquence du triangle: 1 µHz – 20 MHz

Gamme de fréquences ARB: 1 µHz – 50 MHz (DDS-Modus); Abtastrate 1 µSa/s bis 1,25 GSa/s (Punkt-für-Punkt, max. 2,5 GSa/s Interpolation), 16-Bit-Vertikalauflösung Hz

: d'usine (sans certificat)

Fonction vobulation: Oui (balayage : linéaire, logarithmique, liste, étape)

Modulation interne: AM, FM, PM, DSB-AM, QAM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, PWM, SUM

Modulation externe: AM, FM, PM, DSB-AM, ASK, FSK, PSK, OSK, PWM, SUM

VCF: Oui

Déclencheur (synchrone): Interne, externe, manuel

Seuil (asynchrone): Oui (mode fermé pris en charge)

Mesure de fréquence externe: Oui (compteur de fréquence intégré : 100 MHz – 800 MHz, 8 digits/s)

Dim.: (l x H) 361 mm x 209 mm

Poids: 4.5 kg

Nombre de canaux: 4 canaux

Fréquence (max.): 500 MHz

Fréquence (min.): 1 µHz

Spécificités: Avec fréquencemètre

Service de calibration: Calibrage en usine

Catégorie de mesure: CAT II

Largeur: 361 mm

Hauteur: 209 mm

Interfaces: USB-Host
périphérique USB
LAN

Alimentation électrique: 230 V/AC

Type: UTG9504T+

Documents & téléchargements

Fiche technique

Fiche technique 3837313 UTG9504T+ Générateur de fonction Uni-T 1 µHz - 500 MHz 4 canaux Rectangulaire, Signal, Triangulaire, Arbitraire, Bruit,

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3837313 UTG9504T+ Générateur de fonction Uni-T 1 µHz - 500 MHz 4 canaux Rectangulaire, Signal, Triangulaire, Arbitraire, Bruit,

Description

L'UTG9504T+ est le modèle haut de gamme de la série UTG9000T+ et fournit une fréquence de sortie de 500 MHz sur quatre canaux équivalents à un taux d'échantillonnage de 2,5 GSa/s et une résolution verticale de 16 bits. Il génère des signaux précis, stables et peu déformants avec un temps de montée rapide des signaux rectangulaires. Il prend en charge des types complets de modulation analogique et numérique, des PRBS, des opérations de balayage et de rafale, ainsi que des formes de signal avancées Multi-Pulse, Sequence, Multi-Tone, IQ, Pattern et Exp. Avec une mémoire arbitraire de 128 Mpts, un éditeur de forme de signal intégré, un compteur de fréquence et un écran tactile de 10 pouces, il est conçu pour les tâches de développement et de test haute fréquence exigeantes.

Ce texte a été traduit par une machine.

Modèle

Sortie de signal à faible distorsion : plage dynamique sans bruit de -80 dBc et faible gigue pour des signaux propres et stables
Temps de flanc rapide: Temps de flanc jusqu'à 2 ns, largeur d'impulsion minimale ≥3 ns, réglage fin par incréments de 100 ch, temps de flanc réglable par impulsion
Quatre canaux indépendants : sortie simultanée sur tous les canaux pour les tests parallèles et multi-appareils
Couplage de canaux et addition de signal : fréquence, amplitude et phase librement couplables, sorties combinables (par ex. CH1 = CH1 + CH2 + CH3 + CH4)
Synchronisation à 4 canaux : la modification d’un canal se transmet automatiquement aux trois autres canaux
One-Click SNR : superposition du bruit gaussien pour une évaluation directe de l'immunité aux interférences
15 TYPES DE MODULATION: AM, DSB-AM, FM, PM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, QAM, PWM, SUM
Sortie numérique du protocole : SPI, I²C et UART
Compteur de fréquence de haute précision : Compteur de fréquence matériel avec plage de mesure de 100 MHz à 800 MHz
Éditeur de signaux arbitraires : plus de 200 formes de signaux intégrées, traitement sur l'appareil ou sur le PC par des fonctions de caractères et de mathématiques
Formes de signaux avancées de série : Multi-Pulse, Multi-Tone, Sequence, Pattern, IQ et Exp

Contenu de la livraison

UTG9504T+ x1
Cordon d'alimentation x1
Câble de données USB x1
Câble BNC-BNC x4

Avertissement

Autres modèles

-UTG9354T+ : 4 canaux, fréquence de sortie 350 MHz, taux d'échantillonnage 2,5 GSa/s, résolution verticale 16 bits, longueur de forme d'onde arbitraire 128 Mpts, écran tactile TFT-LCD 10,1"
