UTG4254X Générateur de fonction Uni-T 1 µHz - 250 Hz 4 canaux Sinusoïdale, Rectangulaire, Rampe, Bruit, Arbitraire

Un panneau avant d'oscilloscope numérique/générateur de fonction UNI-T montrant les paramètres du menu CH1 et les commandes de forme d'onde, avec des boutons de commande, des boutons et quatre entrées de canal.

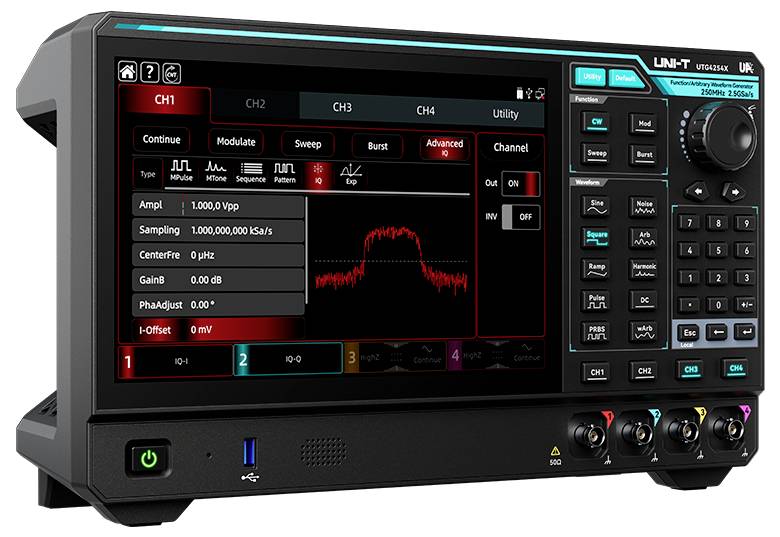

Instrument de test électrique portatif avec écran tactile affichant les paramètres de forme d'onde du canal 1 et un affichage de forme d'onde rouge, plus des boutons de commande et des connecteurs d'entrée sur le côté droit et le bas.

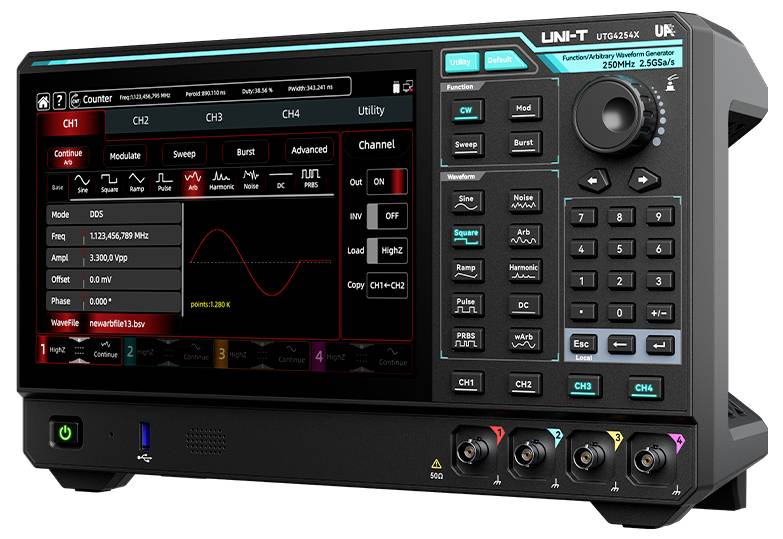

Générateur de signaux numériques UNI-T avec commandes de forme d'onde tactiles, clavier et quatre canaux de sortie pour générer des signaux de test.

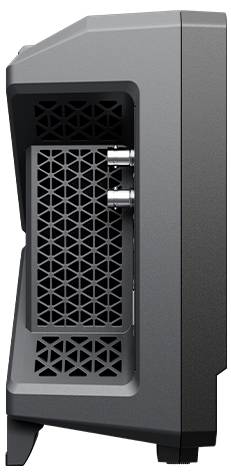

Vue latérale d'un appareil électronique noir et gris ou d'un haut-parleur avec une grille de ventilation perforée à l'avant et deux connecteurs métalliques sur le côté.

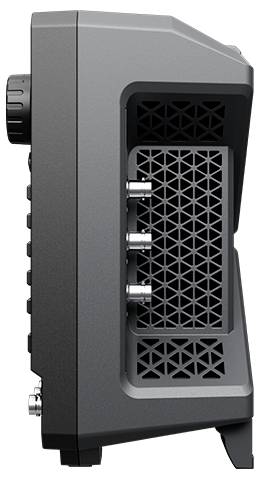

Gros plan d'un panneau latéral d'un appareil électronique gris avec une grille aérée et trois ports connecteurs métalliques, probablement pour équipement de caméra ou audio.
Vue arrière d'un moniteur robuste ou d'un écran avec plusieurs ports d'entrée, prise d'alimentation et supports de montage visibles.
1/6
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
1 pièce(s)
Total (CHF 3'099.95 / pièce(s))
CHF 3'099.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite
Plus que 1 pièce(s) en stock !
Disponible uniquement pour les clients professionnels inscrits

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Générateur de fonctions UNI-T UTG4254X, 250 MHz, 4 canaux, arbitre

  • Max. Fréquence de sortie : 250 MHz
  • Taux d'échantillonnage 2,5 Géch/s
  • Résolution verticale : 16 bits
  • Canaux 4
  • Longueur de forme d'onde arbitraire: 128 Mpts
  • Écran : écran tactile TFT-LCD de 10 pouces

Caractéristiques techniques

  • Écran tactile capacitif de 10 pouces
  • 4 canaux indépendants pleins de puissance
  • Superposition du bruit (SNR)
  • Sortie numérique du protocole (SPI, I2C, UART)
  • Fonctions avancées (Multi-Pulse, Multi-Tone, Sequence, Pattern, I/Q, Expression)
Forme de sortie de signal

Sinus, rectangle, rampes/triangle, impulsion, harmonique, Bruit, PRBS, DC, arbitre

Type de produit

Générateur de fonction

Plage de fréquence

1 µHz - 250 Hz

Formes de sortie de signal

Sinusoïdale

Rectangulaire

Rampe

Bruit

Arbitraire

Gamme de fréquences sinus

1 µHz – 250 MHz

Facteur de distorsion harmonique sinus

0,07 %

Gamme de fréquences rectangle

1 µHz – 100 MHz

Temps de montée rectangulaire

2 ns

Affichage

LCD

Plage de fréquence du triangle

1 µHz – 20 MHz (Rampenwelle) Hz

Gamme de fréquences ARB

1 µHz – 50 MHz (DDS-Modus) Hz

d'usine (sans certificat)

Fonction vobulation

Oui (balayage : linéaire, logarithmique, liste, étape)

Modulation interne

AM, FM, PM, DSB-AM, QAM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, PWM, SUM

Modulation externe

AM, FM, PM, DSB-AM, ASK, FSK, PSK, OSK, PWM, SUM

Déclencheur (synchrone)

Interne, externe (flanc montant/descendant), manuel

Seuil (asynchrone)

Oui (mode Gated Burst)

Mesure de fréquence externe

Oui (compteur de fréquence intégré : 100 MHz – 800 MHz, 8 digits/s)

Dim.

(l x H) 361 mm x 209 mm

Poids

4.5

Nombre de canaux

4 canaux

Fréquence (max.)

250 Hz

Fréquence (min.)

1 µHz

Spécificités

Avec fréquencemètre

Service de calibration

Calibrage d'usine sans certificat

Catégorie de mesure

CAT II

Largeur

361 mm

Hauteur

209 mm

Interfaces

USB-Host

périphérique USB

LAN

HDMI

Alimentation électrique

230 V/AC

Type

UTG4254X

Documents & téléchargements

Fiche technique

Fiche technique 3837315 UTG4254X Générateur de fonction Uni-T 1 µHz - 250 Hz 4 canaux Sinusoïdale, Rectangulaire, Rampe, Bruit, Arbitraire

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3837315 UTG4254X Générateur de fonction Uni-T 1 µHz - 250 Hz 4 canaux Sinusoïdale, Rectangulaire, Rampe, Bruit, Arbitraire

Description

L'UTG4254X fournit une fréquence de sortie de 250 MHz sur quatre canaux équivalents à un taux d'échantillonnage de 2,5 GSa/s et une résolution verticale de 16 bits. La technologie DDS génère des formes de signaux précises et stables avec des signaux rectangulaires rapides. Il prend en charge des types complets de modulation analogique et numérique, des PRBS, des opérations de balayage et de rafale, ainsi que des formes de signal avancées Multi-Pulse, Sequence, Multi-Tone, IQ et Pattern. Avec une mémoire arbitraire de 128 Mpts, un éditeur de forme de signal intégré, un compteur de fréquence et un écran tactile TFT-LCD de 10 pouces, l'appareil est polyvalent dans le développement, la formation et les essais électroniques généraux.

Ce texte a été traduit par une machine.

Modèle

  • Sortie de signal à faible distorsion : plage dynamique sans bruit de -80 dBc et faible gigue pour des signaux propres et stables
  • Temps de flanc rapide: Temps de flanc jusqu'à 2 ns, largeur d'impulsion minimale ≥3 ns, réglage fin par incréments de 100 ch, temps de flanc réglable par impulsion
  • Quatre canaux indépendants : sortie simultanée sur tous les canaux pour les tests parallèles et multi-appareils
  • Couplage de canaux et addition de signal : fréquence, amplitude et phase librement couplables, sorties combinables (par ex. CH1 = CH1 + CH2 + CH3 + CH4)
  • Synchronisation à 4 canaux : la modification d’un canal se transmet automatiquement aux trois autres canaux
  • One-Click SNR : superposition du bruit gaussien pour une évaluation directe de l'immunité aux interférences
  • 15 TYPES DE MODULATION: AM, DSB-AM, FM, PM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, QAM, PWM, SUM
  • Sortie numérique du protocole : SPI, I²C et UART
  • Compteur de fréquence de haute précision : Compteur de fréquence matériel avec plage de mesure de 100 MHz à 800 MHz
  • Éditeur de signaux arbitraires : plus de 200 formes de signaux intégrées, traitement sur l'appareil ou sur le PC par des fonctions de caractères et de mathématiques
  • Formes de signaux avancées de série : Multi-Pulse, Multi-Tone, Sequence, Pattern, IQ et Exp

Contenu de la livraison

  • UTG4254X x1
  • Cordon d'alimentation x1
  • Câble de données USB x1
  • Câble BNC-BNC x4

Avertissement

Autres modèles
-UTG4164X : 4 canaux, fréquence de sortie 160 MHz, taux d'échantillonnage 2,5 GSa/s, résolution verticale 16 bits, longueur de forme d'onde arbitraire 128 Mpts, écran tactile TFT-LCD 10,1"
-UTG4104X: 4 canaux, fréquence de sortie 100 MHz, taux d'échantillonnage 2,5 GSa/s, résolution verticale 16 bits, longueur de forme d'onde arbitraire 128 Mpts, écran tactile TFT-LCD 10,1-inch
  • HDMI est une marque déposée de HDMI Licensing L. L. C.
