Tektronix P6316 Pointe de touche étalonné (ISO) 267 MHz 40 V
EAN :
N° réf. fabricant :
Code produit :
Points forts & détails
Sonde numérique pour analyse de bus P6316
- 16 entrées numériques
- Largeur de bande : 267 MHz
- Impédance d'entrée : 101 kOhm
- Capacité d'entrée : 8 pF
- Largeurs d'impulsion mesurables jusqu'à 5 ns
Notre service pour vous
Caractéristiques techniques
- Largeur de bande : 267 MHz
- Largeur d'impulsion min. détectable : 5 ns
- Impédance d'entrée : 101 kOhm
- Capacité d'entrée : 8 pF
- Plage de mesure : ± 40 V
- Précision de mesure : ± 100 mV, +3 % des valeurs limites paramétrées
- Longueur de câble : 0,9 m
- Type de produit
Pointe de touche
- Bande passante
267 MHz
- Tension nominale
40 V
- Capacité d'entrée
8 pF
- Résistance d'entrée
100 kΩ
ISO
- Poids
0.3 kg
- Longueur de câble
0.90 m
Documents & téléchargements
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 1411863 Tektronix P6316 Pointe de touche étalonné (ISO) 267 MHz 40 V
Description

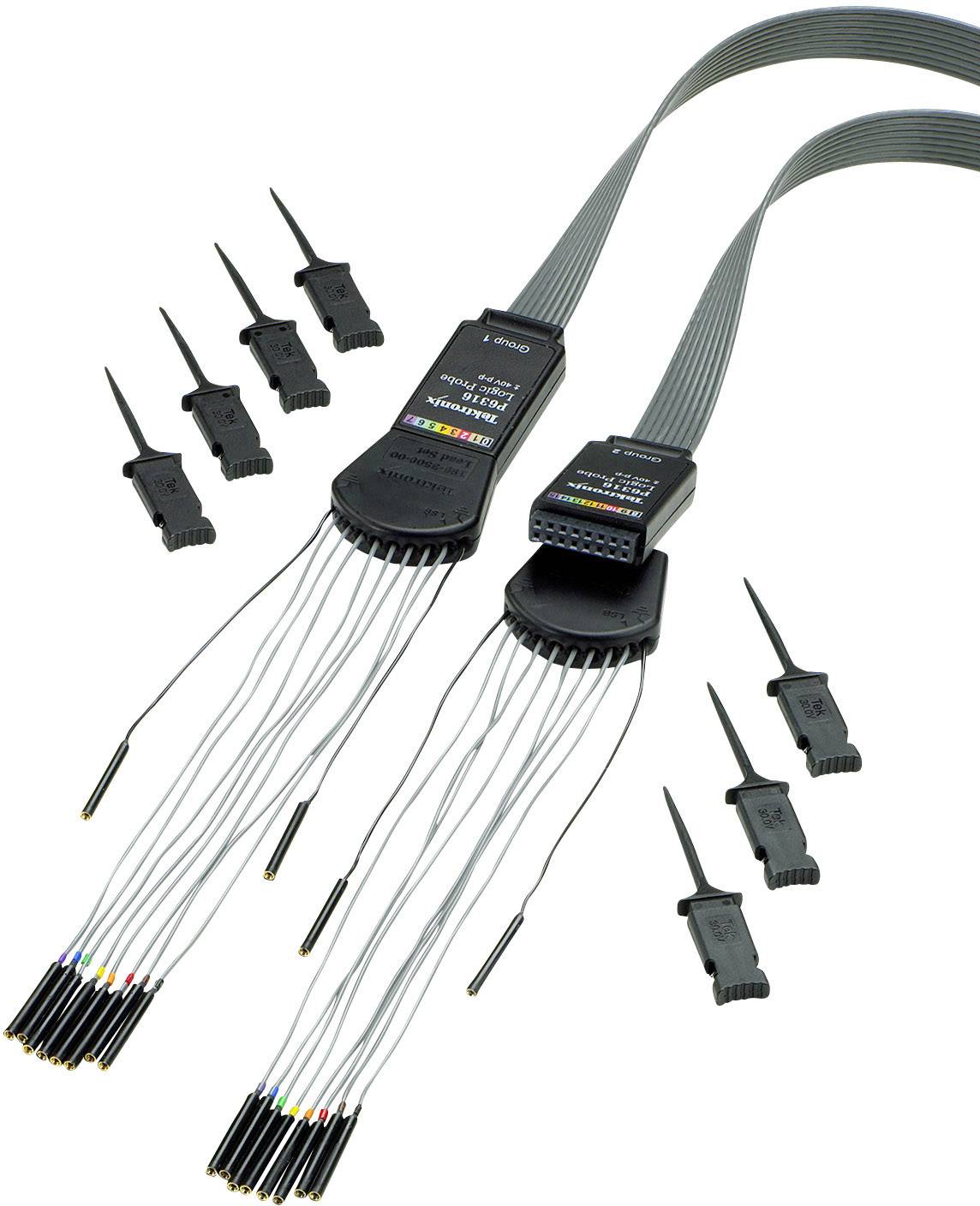

Cette sonde unique offre deux groupes de 8 canaux et simplifie la connexion avec l'appareil à tester. Dans le cas d'une connexion à l'aide de broches carrées, le P6316 peut être raccordé directement avec les barrettes à broches pour 8 x 2 broches carrées avec un pas de 1/10". Pour une plus grande flexibilité lors de la fixation, vous pouvez utiliser les câbles de connexion et les pinces fournis pour brancher vos appareils CMS ou vos points de test. Le P6316 offre d'excellentes propriétés électriques et génère une charge de seulement 8 pF à un niveau d'impédance d'entrée de 101 kΩ.
Contenu de la livraison
- Fiche technique
- P6316
- 196350800 Set de cordons pour 8 canaux
- 020289600 Pointes à crochet
- 020289700 Pointe de sonde
Avertissement
Mode d’emploi pas disponible en Français.
Cet article est réservé aux Professionnels. Seules les commandes effectuées sur cet article en tant que Professionnel pourront être honorées.
Vous trouverez un exemple de certificat d'étalonnage dans la rubrique "télécharger les notices" de cette page internet. Notez que le certificat qui vous sera délivré sera en langue Française. Cet article est exclu du droit de rétractation.
