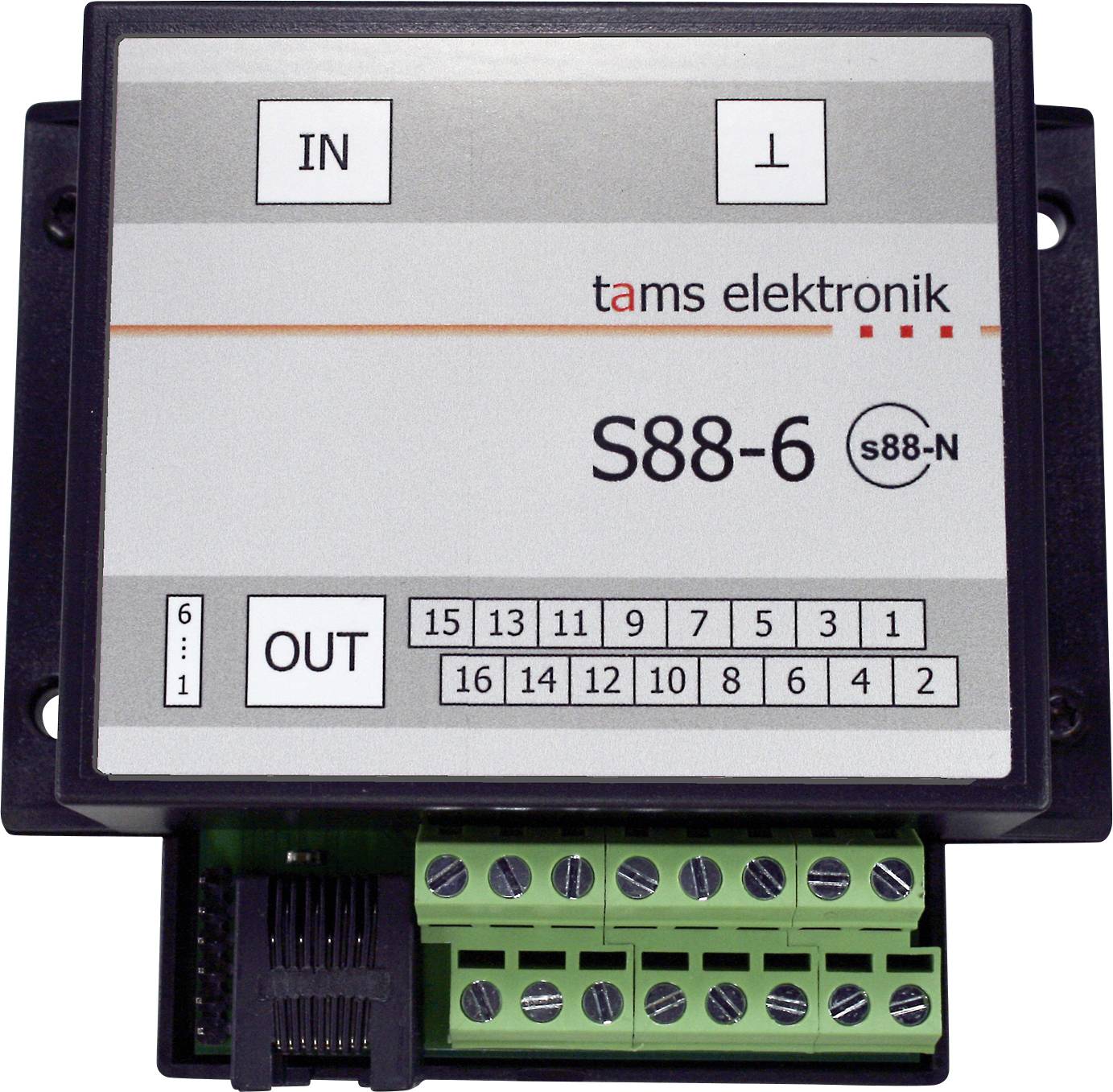

TAMS Elektronik 44-01607-01 S88-6 Décodeur à rétrosignal
EAN :
N° réf. fabricant :
Code produit :
6 pièce(s)
Nombre
Total (CHF 55.46 / pièce(s))
CHF 55.46
excl. TVA
Plus que 6 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
TAMS Elektronik S88-6 | module de retour s88 avec connexion de masse supplémentaire
- Raccordement à la centrale par câble patch (RJ-45) ou câble à 6 broches
- Optimisé pour une utilisation dans les systèmes à conducteur central
Caractéristiques techniques
- Bus de retour : S88
- Adresse : Automatique
- Nombre de sections surveillées : maximum 16
- Connexions au bus s88 : 2 x RJ-45 pour le raccordement de câbles de raccordement conformes à la norme s88-N. Alternativement pour la connexion à une centrale numérique : Barre à broches 1x6 pour le raccordement de câbles 6 broches.
- Alimentation électrique : 5 – 15 V CC (fournie par le bus s88)
- Dimensions de la carte : 64 x 85 mm
- Dimensions y compris boîtier : 100 x 90 x 35 mm
- Type de produit
Décodeur à rétrosignal
- Format numérique
S 88
- Longueur
100 mm
- Largeur
90 mm
- Hauteur
35 mm
- Dim.
(L x l x H) 100 x 90 x 35 mm
- Référence fabricant
44-01607-01
- Modèle
accessoire
- UKCA
oui
Documents & téléchargements
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3775670 TAMS Elektronik 44-01607-01 S88-6 Décodeur à rétrosignal
Description
Raccordement de masse supplémentaire (« Tric de diodes ») :
Dans les sections de rétroaction, la locomotive est alimentée par le conducteur central et le conducteur extérieur continu. Une interruption de la liaison de masse sur le rail continu (p. ex. en raison d'une pollution) a un effet immédiat sur le comportement de conduite. Dans le pire des cas, la locomotive s'arrête ou ne redémarre pas après un arrêt dans la section de rétroaction. Le problème peut être résolu en connectant les deux conducteurs extérieurs à l'aide d'une diode. Ce soi-disant "trip de diodes" exploite le fait que seule une demi-onde de tension numérique peut être utilisée pour le retour d'information dans le bus s88. En installant une diode, l'autre demi-arbre est "dévié" du rail isolé au rail continu, créant ainsi une connexion de masse supplémentaire. Sur le s88-6, les diodes sont intégrées dans le circuit, de sorte que la mise à niveau complexe des diodes n'est plus nécessaire.
Raccordement de la ligne de bus s88 :
2 x RJ-45 pour le raccordement de câbles de raccordement conformes à la norme s88-N. Alternativement pour la connexion à une centrale numérique : Barre à broches 1x6 pour le raccordement de câbles 6 broches.
Caractéristiques techniques:
Nombre d'entrées : 16
Raccordement de la ligne de bus s88 : 2 x RJ-45 pour le raccordement de câbles de raccordement conformes à la norme s88-N. Alternativement pour la connexion à une centrale numérique : Barre à broches 1x6 pour le raccordement de câbles 6 broches.
Adresse : Automatique
Déclaration de réception: Contact de masse
Dimensions de la carte : 72 x 82 mm
Ce texte a été traduit par une machine.
Dans les sections de rétroaction, la locomotive est alimentée par le conducteur central et le conducteur extérieur continu. Une interruption de la liaison de masse sur le rail continu (p. ex. en raison d'une pollution) a un effet immédiat sur le comportement de conduite. Dans le pire des cas, la locomotive s'arrête ou ne redémarre pas après un arrêt dans la section de rétroaction. Le problème peut être résolu en connectant les deux conducteurs extérieurs à l'aide d'une diode. Ce soi-disant "trip de diodes" exploite le fait que seule une demi-onde de tension numérique peut être utilisée pour le retour d'information dans le bus s88. En installant une diode, l'autre demi-arbre est "dévié" du rail isolé au rail continu, créant ainsi une connexion de masse supplémentaire. Sur le s88-6, les diodes sont intégrées dans le circuit, de sorte que la mise à niveau complexe des diodes n'est plus nécessaire.
Raccordement de la ligne de bus s88 :
2 x RJ-45 pour le raccordement de câbles de raccordement conformes à la norme s88-N. Alternativement pour la connexion à une centrale numérique : Barre à broches 1x6 pour le raccordement de câbles 6 broches.
Caractéristiques techniques:
Nombre d'entrées : 16
Raccordement de la ligne de bus s88 : 2 x RJ-45 pour le raccordement de câbles de raccordement conformes à la norme s88-N. Alternativement pour la connexion à une centrale numérique : Barre à broches 1x6 pour le raccordement de câbles 6 broches.
Adresse : Automatique
Déclaration de réception: Contact de masse
Dimensions de la carte : 72 x 82 mm
Ce texte a été traduit par une machine.
Contenu de la livraison
- 1 détecteur de retour s88 S88-6, version : appareil fini dans le boîtier
