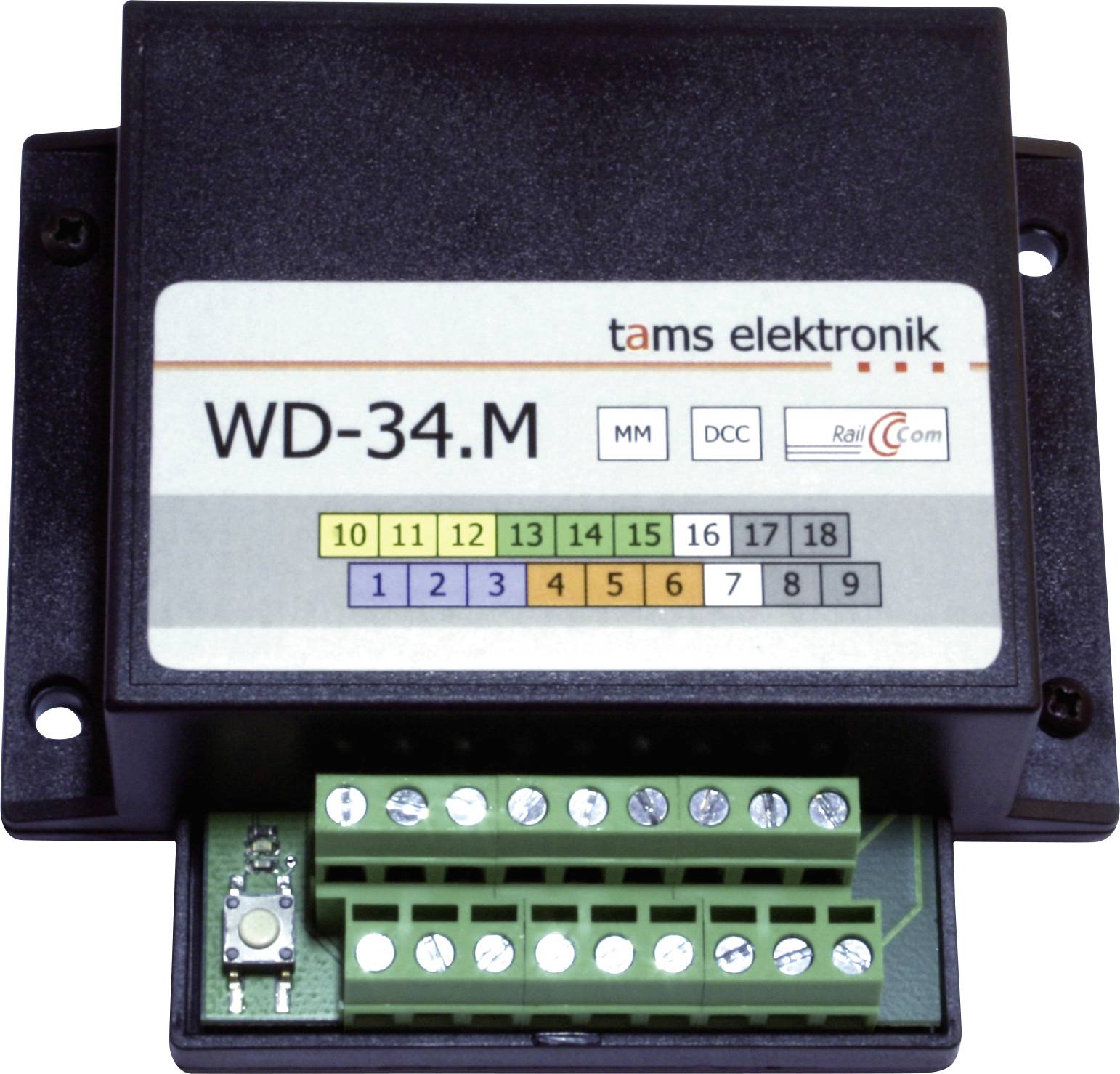

TAMS Elektronik 43-02367-01 WD-34.M Décodeur d'aiguillage
EAN :
N° réf. fabricant :
Code produit :
6 pièce(s)
Nombre
Total (CHF 55.46 / pièce(s))
CHF 55.46
excl. TVA
Plus que 6 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
TAMS Elektronik Codeur d'aiguillage WD-34.M
- Spécialement conçu pour la commande de 4 aiguillages motorisés max. (Avec ou sans coupure finale).
- Commande possible de 4 aiguillages max. Avec entraînement à double bobine ou max. 8 autres éléments magnétiques.
- Fonctionnement mixte possible avec des aiguillages moteurs et des articles magnétiques.
- Avec On-Time réglable.
Caractéristiques techniques
- Formats numériques: Motorola et DCC (selon les normes NMRA et RCN)
- Taille de l'adresse: MM: 1020 adresses d'aiguillage, DCC: 2040 adresses d'aiguillage ou 510 adresses de décodeur de véhicule (adresses de locaux)
- Nombre de sorties : 8 (= 4 paires de sorties)
- Tension d'alimentation :
- - Tension numérique du circuit booster
- - Ou transformateur séparé (10 à 18 V CA) ou bloc d'alimentation séparé (12 à 24 V CC)
- - Courant maximum par sortie : jusqu'à 2 secondes : 1.500 mA / Durée : 800 mA
- Dimensions de la carte : 72 x 82 mm
- Dimensions y compris boîtier : 100 x 90 x 35 mm
- Type de produit
Décodeur d'aiguillage
- Marque du décodeur
Tams
- Format numérique
MM
DCC
- Type de construction
Accessoire
- Effets réglables
aiguillage avec entraînement motorisé et arrêt fin de course
- Nombre de sorties
8 x
- Gamme d'adresses
MM: 1020 Weichenadressen, DCC: 2040 Weichenadressen oder 510 Fahrzeugdecoderadressen (Lokadressen)
- Courant max. aux sorties de commutation
800 mA
- Fonctionnement analogique possible
Non
- Prise en charge RailCom
oui
- Longueur
100 mm
- Largeur
90 mm
- Hauteur
35 mm
- Dim.
(L x l x H) 100 x 90 x 35 mm
- Référence fabricant
43-02367-01
- UKCA
oui
Documents & téléchargements
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3775667 TAMS Elektronik 43-02367-01 WD-34.M Décodeur d'aiguillage
Description
Pour la commande de
- Roulements avec entraînement moteur. Aucun adaptateur supplémentaire n'est nécessaire.
- Aiguillages avec entraînement à double bobine
- Signaux de forme avec entraînement à double bobine
- Découpleur
Programmation :
- Centrales DCC : réglage de toutes les propriétés du décodeur à l'aide de variables de configuration (CV).
- Alternativement : paramétrer l'adresse du décodeur à l'aide d'un bouton de programmation.
- Centrales Motorola : réglage de l'adresse du décodeur à l'aide du bouton de programmation
excitation
- Avec commandes de réglage d'aiguillage DCC ou MM : détection automatique du format, mode mixte possible
- Alternativement avec les commandes de locomotive DCC
Temps de commutation réglable (« On-Time ») :
La longueur des impulsions pour commuter des articles magnétiques peut être réglée dans les CV à une valeur comprise entre 50 ms et environ 12 secondes.
Ce texte a été traduit par une machine.
- Roulements avec entraînement moteur. Aucun adaptateur supplémentaire n'est nécessaire.
- Aiguillages avec entraînement à double bobine
- Signaux de forme avec entraînement à double bobine
- Découpleur
Programmation :
- Centrales DCC : réglage de toutes les propriétés du décodeur à l'aide de variables de configuration (CV).
- Alternativement : paramétrer l'adresse du décodeur à l'aide d'un bouton de programmation.
- Centrales Motorola : réglage de l'adresse du décodeur à l'aide du bouton de programmation
excitation
- Avec commandes de réglage d'aiguillage DCC ou MM : détection automatique du format, mode mixte possible
- Alternativement avec les commandes de locomotive DCC
Temps de commutation réglable (« On-Time ») :
La longueur des impulsions pour commuter des articles magnétiques peut être réglée dans les CV à une valeur comprise entre 50 ms et environ 12 secondes.
Ce texte a été traduit par une machine.
Contenu de la livraison
- 1 décodeur d'aiguillage WD-34.M, version : appareil fini dans le boîtier
