StandexMeder Electronics SIL24-1A75-71L Relais Reed 24 V/DC 0.5 A 10 W SIP-7

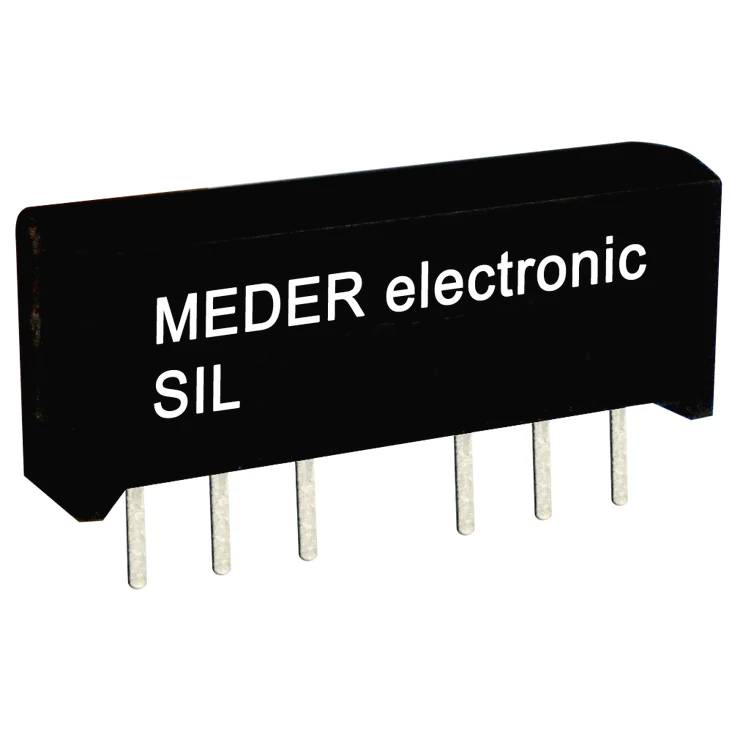

Module de relais électronique noir étiqueté « MEDER electronic SIL » avec six broches métalliques sur fond blanc

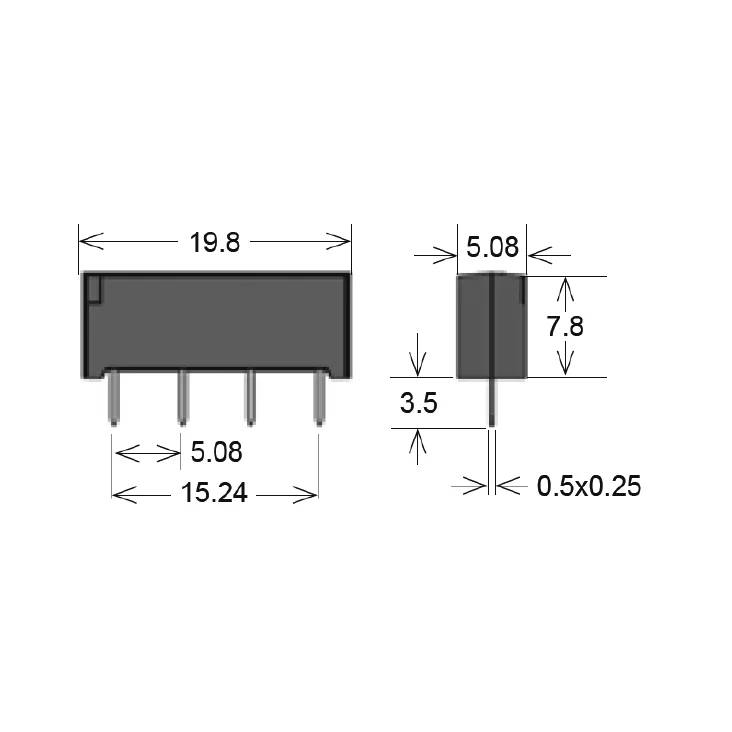

Dessin coté d'un boîtier de composant électronique à 4 broches, montrant les vues de dessus et de côté avec les cotes : largeur 19,8 mm, pas de 5,08 mm, hauteur 7,8 mm, profondeur du boîtier 3,5 mm, et broches de 0,5 x 0,25 mm.

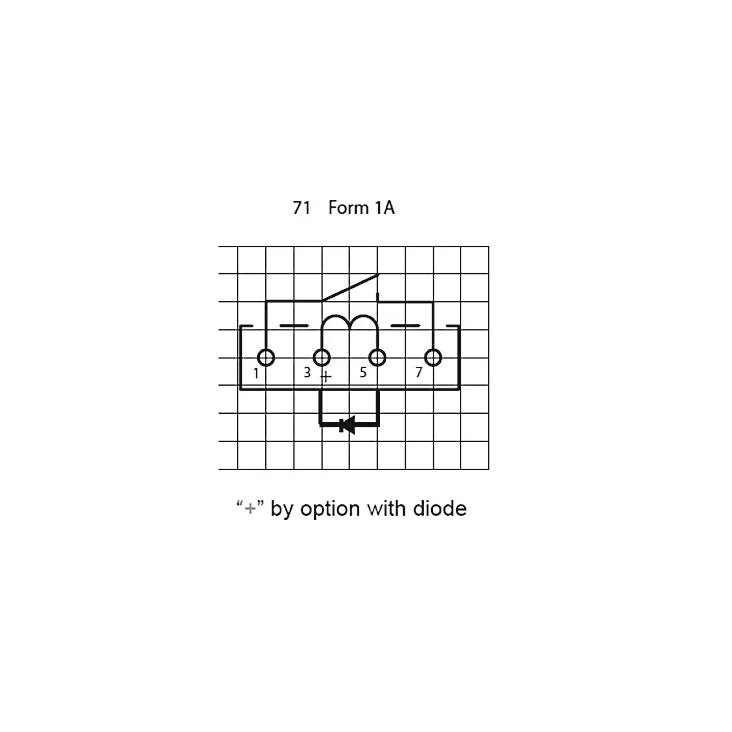

Schéma électrique portant l'étiquette « 71 Form 1A » montrant un circuit contact/bobine avec bornes 1, 3, 5 et 7 et une option diode marquée « + ».
1/3
Type de produit
Relais Reed
Boîtier
SIP-7
Connexion
THT
Tension nominale
24 V/DC
Tension de contact (max.)
500 V/DC
Fiche technique (PDF)
N° réf. fabricant :
Code produit :
Livraison le jeu. 26 novembre
100 pièce(s)
Nombre
Min.: 25
Multiples: 25
Total (CHF 9.70 / pièce(s))
CHF 10.40
-7 %
CHF 9.70
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Relais Reed SIP série SIL SPST-NO SIP/SIL07 24 V c.c. Standex Electronics THT raccordement à souder 2.000ohms

  • Double relais compatible ci en ligne inline
  • à pression
  • Modèle étanche aux liquides
  • Résistance de bobine élevée
  • Ce texte a été traduit par une machine.

Notre service pour vous

Caractéristiques techniques

  • Contact : SPST-NO
  • Courant de transport (contact) : 1 A.
  • Résistance de contact 200 mOhm
  • Résistance de bobine : 2000 ohms
  • Puissance bobine: 290 mW
  • Tension de réponse bobine : 16.8 V.
  • Bobine de tension de décharge : 3.6 V
  • Temps de réponse : 0,4 ms
  • Temps de chute : 0,05 ms.
  • Résistance d'isolation : 10 ohms
  • Résistance aux vibrations : 20 g
  • Température de soudage, max. : 260°C / 5 s.
Type de produit

Relais Reed

Type

SIL24-1A75-71L

Boîtier

SIP-7

Connexion

THT

Tension nominale

24 V/DC

Tension de contact (max.)

500 V/DC

Courant de commutation (max.)

0.5 A

Puissance de coupure max.

10 W

Longueur

19.8 mm

Largeur

5.1 mm

Hauteur

7.8 mm

Dim.

(L x l x H) 19.8 x 5.1 x 7.8 mm

Conforme à la norme RoHS

oui

Température de fonctionnement

-40 - 100 µF °C

Poids

2.2 g
