StandexMeder Electronics LI12-1A85 Relais Reed 12 V/DC 1 A 100 W

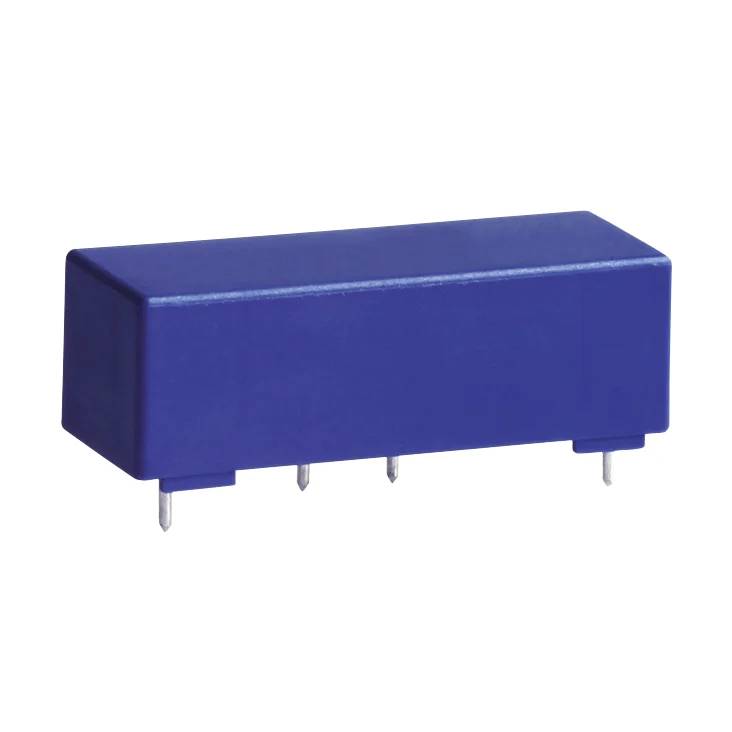

Relais électronique rectangulaire bleu avec quatre broches métalliques sur un fond blanc.

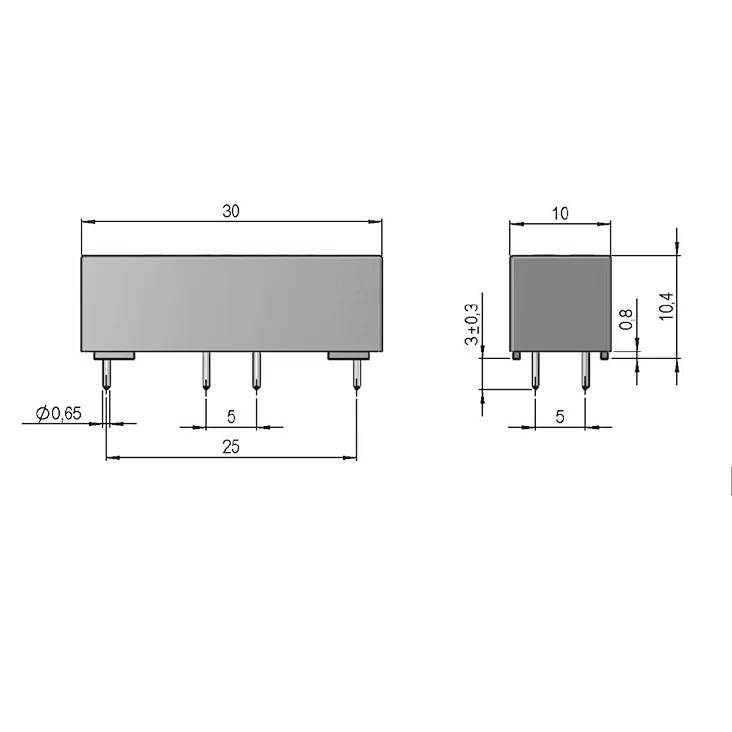

Dessin technique d'un composant électronique rectangulaire à 4 broches, montrant les vues de face et de côté avec les dimensions 30 x 10 x 10,4 mm et les détails d'espacement des broches.

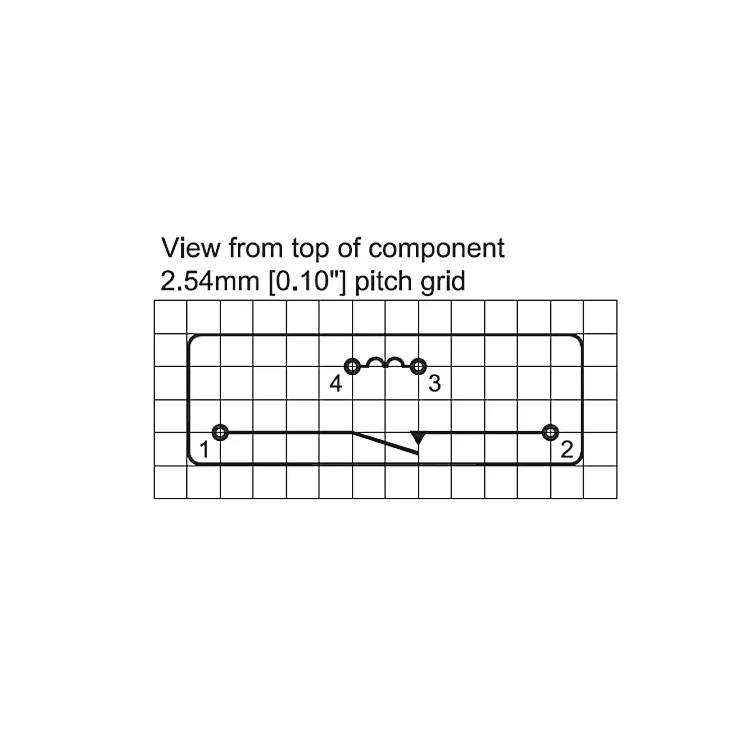

Diagramme de brochage en vue de dessus sur une grille de 2,54 mm, montrant quatre broches numérotées et leurs positions dans le contour du composant.
1/3
Type de produit
Relais Reed
Connexion
THT
Tension nominale
12 V/DC
Tension de contact (max.)
1000 V/DC
Courant de commutation (max.)
1 A
Fiche technique (PDF)
N° réf. fabricant :
Code produit :
Livraison le jeu. 26 novembre
6 pièce(s)
Nombre
Total (CHF 12.95 / pièce(s))
CHF 12.95
prav.tax.untaxed Prix TVA incl.
hors CHF 9.95
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Plus que 6 pièce(s) en stock !
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Relais Reed STANDEX Electronics THT série LI SPST-NO 12VDC 1A 680ohms à souder

  • Petit relais haute tension
  • Boîtier : 30 x 10 x 10,4 mm
  • Haute résistance à la tension
  • Résistance d'isolation élevée
  • Modèle étanche aux liquides
  • Ce texte a été traduit par une machine.

Notre service pour vous

Caractéristiques techniques

  • Contact : SPST-NO
  • Courant de transport (contact) : 2,5 A.
  • Résistance de contact 150 mOhm
  • Résistance de bobine : 680 ohms
  • Puissance bobine: 211 mW
  • Tension de réponse bobine : 8.4 V.
  • Bobine de tension de décharge : 1.4 V.
  • Temps de réponse : 1,1 ms
  • Temps de décharge : 0,1 ms.
  • Résistance d'isolation : 1000 ohms
  • Résistance aux vibrations : 20 g
  • Température de soudage, max. : 260°C / 5 s.
Type de produit

Relais Reed

Type

LI12-1A85

Connexion

THT

Tension nominale

12 V/DC

Tension de contact (max.)

1000 V/DC

Courant de commutation (max.)

1 A

Puissance de coupure max.

100 W

Longueur

30 mm

Largeur

10 mm

Hauteur

10.4 mm

Dim.

(L x l x H) 30 x 10 x 10.4 mm

Conforme à la norme RoHS

oui

Température de fonctionnement

-40 - 100 µF °C

Poids

7 g
