StandexMeder Electronics KT24-1A-40L-THT Relais Reed 24 V/DC 1 A 100 W

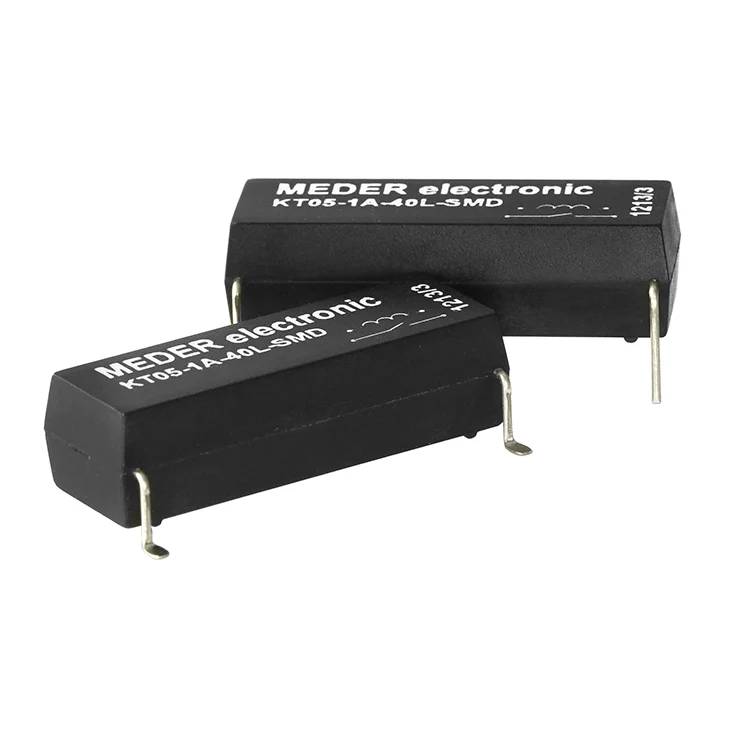

Deux relais d'anches électroniques MEDER de couleur noire avec broches métalliques, présentés sur un fond blanc.

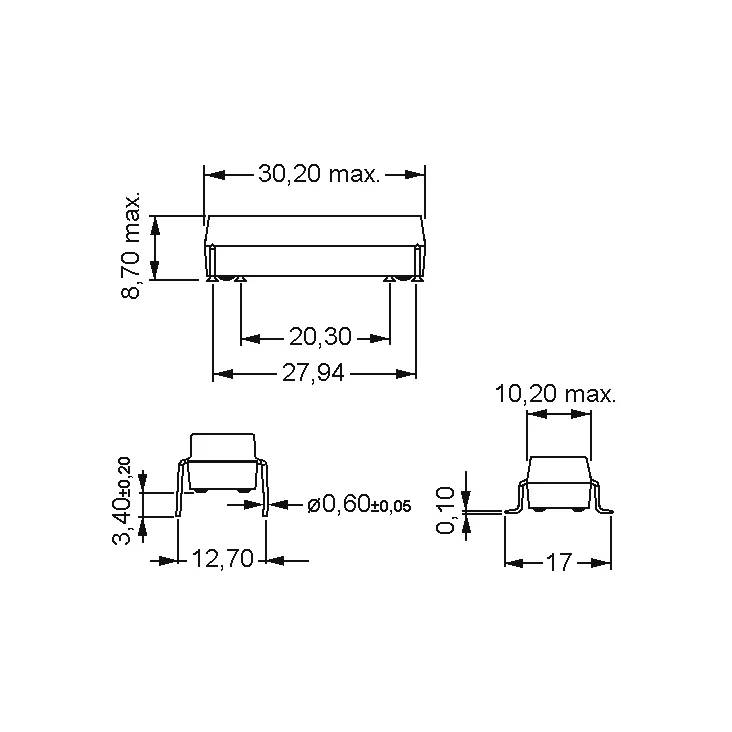

Dessin technique dimensionnel d'un petit composant électronique, montrant les vues de dessus et de côté avec des mesures en millimètres, incluant une longueur maximale de 30,20 et une hauteur maximale de 8,70.

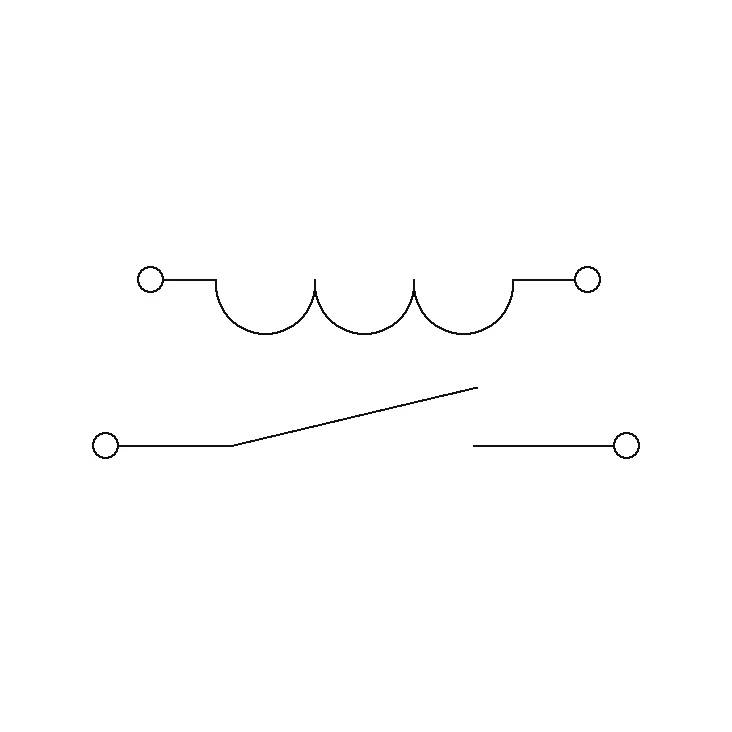

Symbole de circuit électrique montrant une bobine d'inductance à trois sections au-dessus et un interrupteur ouvert en dessous, avec des bornes de connexion aux deux extrémités.
1/3
Type de produit
Relais Reed
Connexion
THT
Tension nominale
24 V/DC
Tension de contact (max.)
1000 V/DC
Courant de commutation (max.)
1 A
Fiche technique (PDF)
N° réf. fabricant :
Code produit :
Livraison le jeu. 26 novembre
15 pièce(s)
Nombre
Min.: 15
Multiples: 15
Total (CHF 14.95 / pièce(s))
CHF 14.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Relais Reed STANDEX Electronics THT série KT SPST-NO 24VDC 1A 1.800Ohm raccordement soudé AEC-Q200

  • Relais haute tension
  • Grande rigidité diélectrique
  • Certifié AEC-Q200
  • Ce texte a été traduit par une machine.

Notre service pour vous

Caractéristiques techniques

  • Contact : SPST-NO
  • Courant de transport (contact) : 2,5 A.
  • Résistance de contact 150 mOhm
  • Résistance de bobine : 1800 ohms
  • Puissance bobine: 320 mW
  • Tension de réponse bobine : 16 V.
  • Bobine de tension de décharge : 2,9 V.
  • Temps de réponse : 1,1 ms
  • Temps de décharge : 0,1 ms.
  • Résistance d'isolation : 1000 ohms
  • Résistance aux vibrations : 20 g
  • Température de soudage, max. : 260°C / 5 s.
  • Tension de fonctionnement bobine max. : 30 V.
Type de produit

Relais Reed

Type

KT24-1A-40L-THT

Connexion

THT

Tension nominale

24 V/DC

Tension de contact (max.)

1000 V/DC

Courant de commutation (max.)

1 A

Puissance de coupure max.

100 W

Longueur

30.2 mm

Largeur

10.2 mm

Hauteur

8.7 mm

Dim.

(L x l x H) 30.2 x 10.2 x 8.7 mm

Conforme à la norme RoHS

oui

Température de fonctionnement

-40 - 100 µF °C

Poids

8.2 g

Documents & téléchargements

Fiche technique

Fiche technique 3846184 StandexMeder Electronics KT24-1A-40L-THT Relais Reed 24 V/DC 1 A 100 W

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3846184 StandexMeder Electronics KT24-1A-40L-THT Relais Reed 24 V/DC 1 A 100 W
