StandexMeder Electronics KT24-1A-40L-SMD Relais Reed 24 V/DC 1 A 100 W

Deux modules de capteur électronique Meder KTO5-A40-L-SMD noirs avec des broches métalliques, présentés sur un fond blanc.

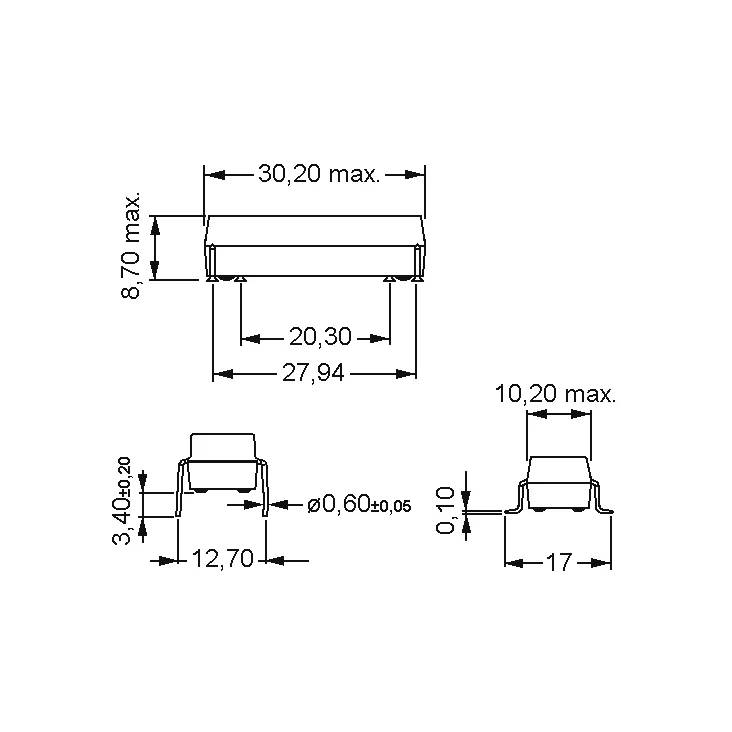

Dessin technique de dimensions d'un petit composant électronique, montrant les vues de dessus et de côté avec des mesures en millimètres, incluant la longueur totale 30.20 max et la largeur 10.20 max.

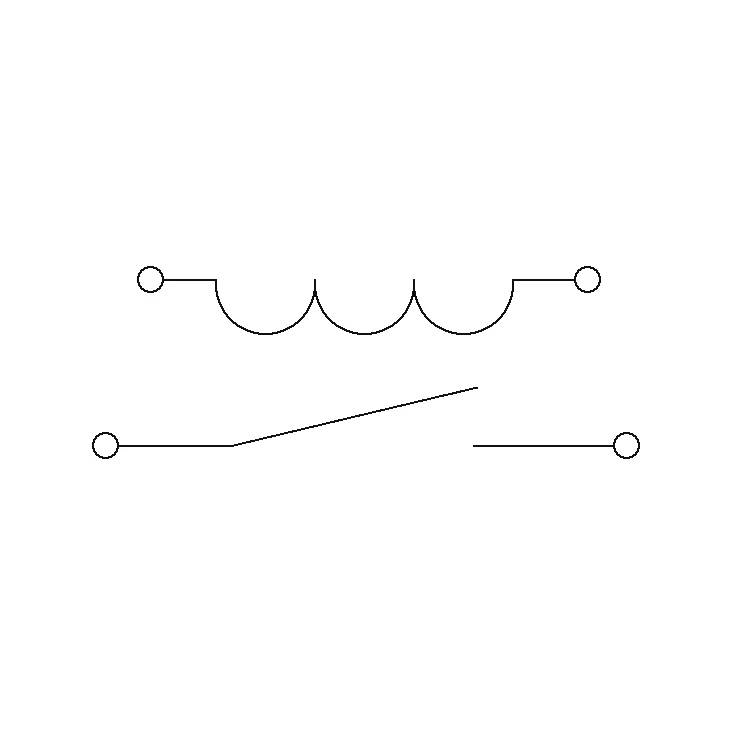

Diagramme de deux symboles de schémas électriques : en haut une série de trois commutateurs courbes liés par une ligne, en bas un commutateur ouvert avec un contact mobile incliné entre les bornes.
1/3
Type de produit
Relais Reed
Connexion
CMS
Tension nominale
24 V/DC
Tension de contact (max.)
1000 V/DC
Courant de commutation (max.)
1 A
Fiche technique (PDF)
N° réf. fabricant :
Code produit :
Livraison le jeu. 26 novembre
55 pièce(s)
Nombre
Min.: 5
Multiples: 5
Total (CHF 11.95 / pièce(s))
CHF 11.95
prav.tax.untaxed Prix TVA incl.
hors CHF 9.95
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Relais Reed CMS Standex Electronics série KT SPST-NO 24VDC 1A 1.800Ohm raccordement soudé AEC-Q200

  • Relais haute tension
  • Grande rigidité diélectrique
  • Certifié AEC-Q200
  • Ce texte a été traduit par une machine.

Notre service pour vous

Caractéristiques techniques

  • Contact : SPST-NO
  • Courant de transport (contact) : 2,5 A.
  • Résistance de contact 150 mOhm
  • Résistance de bobine : 1800 ohms
  • Puissance bobine: 320 mW
  • Tension de réponse bobine : 16 V.
  • Bobine de tension de décharge : 2,9 V.
  • Temps de réponse : 1,1 ms
  • Temps de décharge : 0,1 ms.
  • Résistance d'isolation : 1000 ohms
  • Résistance aux vibrations : 20 g
  • Température de soudage, max. : 260°C / 5 s.
  • Tension de fonctionnement bobine max. : 30 V.
Type de produit

Relais Reed

Type

KT24-1A-40L-SMD

Connexion

CMS

Tension nominale

24 V/DC

Tension de contact (max.)

1000 V/DC

Courant de commutation (max.)

1 A

Puissance de coupure max.

100 W

Longueur

30.2 mm

Largeur

10.2 mm

Hauteur

8.7 mm

Dim.

(L x l x H) 30.2 x 10.2 x 8.7 mm

Conforme à la norme RoHS

oui

Température de fonctionnement

-40 - 100 µF °C

Poids

7.3 g

Documents & téléchargements

Fiche technique

Fiche technique 3846183 StandexMeder Electronics KT24-1A-40L-SMD Relais Reed 24 V/DC 1 A 100 W

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3846183 StandexMeder Electronics KT24-1A-40L-SMD Relais Reed 24 V/DC 1 A 100 W
