StandexMeder Electronics KT12-1A-40L-SMD Relais Reed 12 V/DC 1 A 100 W

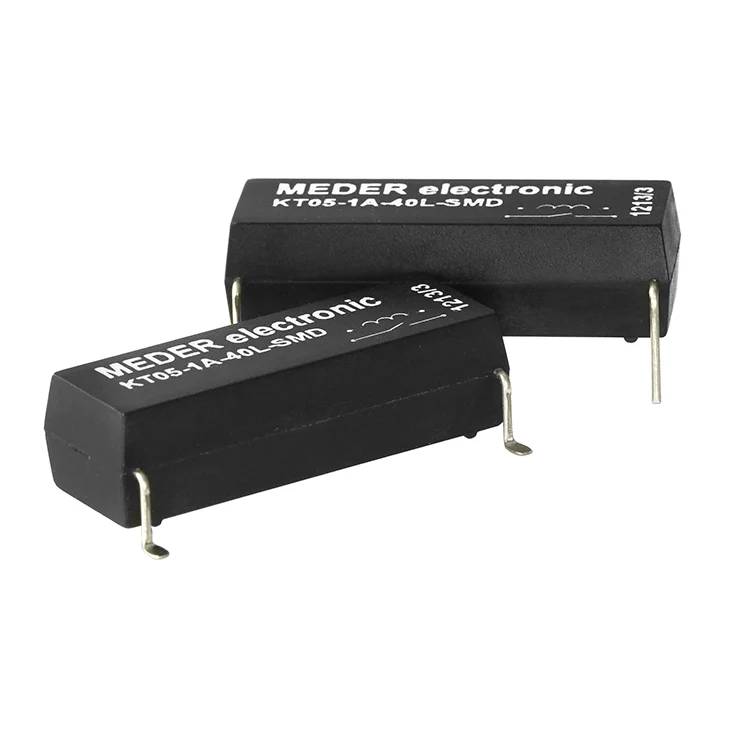

Deux relais à lames vibrant MEDER électroniques noirs avec broches métalliques, présentés sur fond blanc.

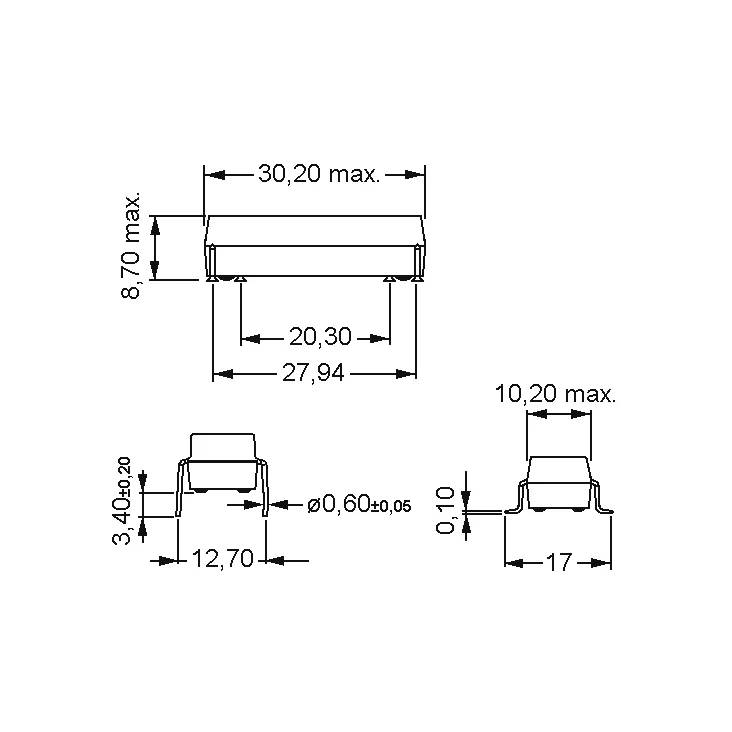

Dessin technique dimensionné d'un petit composant électronique avec vues de côté, de face et d'extrémité montrant les mesures en millimètres, y compris une longueur maximale de 30,20, une hauteur maximale de 8,70 et un diamètre de 0,60 mm.

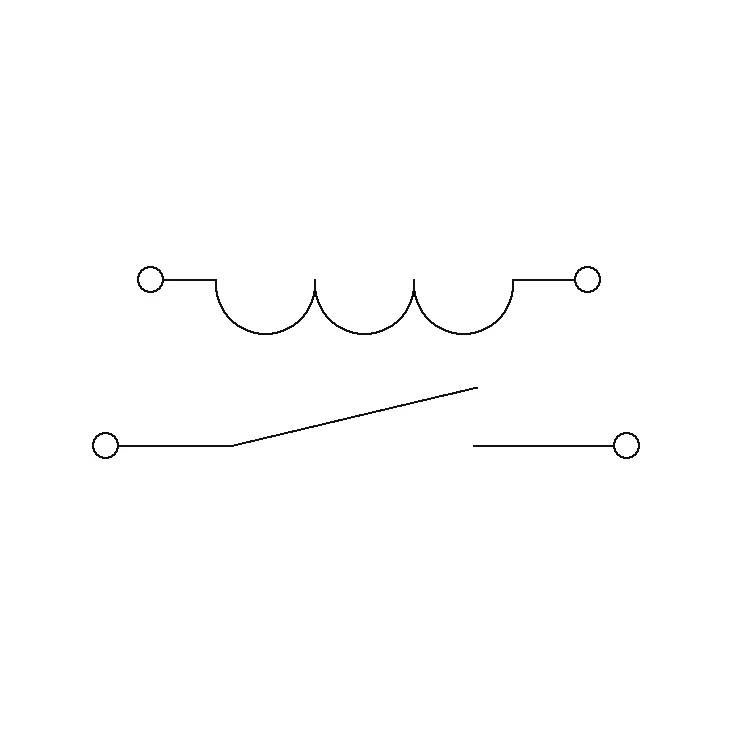

Schéma électrique montrant un contact de commutateur passant de l'état ouvert à l'état fermé, avec trois bornes supérieures liées et deux bornes inférieures.
1/3
Type de produit
Relais Reed
Connexion
CMS
Tension nominale
12 V/DC
Tension de contact (max.)
1000 V/DC
Courant de commutation (max.)
1 A
Fiche technique (PDF)
N° réf. fabricant :
Code produit :
Livraison le jeu. 26 novembre
300 pièce(s)
Nombre
Min.: 10
Multiples: 10
Total (CHF 9.70 / pièce(s))
CHF 10.40
-7 %
CHF 9.70
prav.tax.untaxed Prix TVA incl.
hors CHF 9.95
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Relais Reed CMS Standex Electronics série KT SPST-NO 12VDC 1A 475ohms à souder AEC-Q200

  • Relais haute tension
  • Grande rigidité diélectrique
  • Certifié AEC-Q200
  • Ce texte a été traduit par une machine.

Notre service pour vous

Caractéristiques techniques

  • Contact : SPST-NO
  • Courant de transport (contact) : 2,5 A.
  • Résistance de contact 150 mOhm
  • Résistance de bobine : 475 ohms
  • Puissance bobine: 303 mW
  • Tension de réponse bobine : 8.4 V.
  • Bobine de tension de décharge : 1.4 V.
  • Temps de réponse : 1,1 ms
  • Temps de décharge : 0,1 ms.
  • Résistance d'isolation : 1000 ohms
  • Résistance aux vibrations : 20 g
  • Température de soudage, max. : 260°C / 5 s.
  • Tension de fonctionnement bobine max. : 16 V.
Type de produit

Relais Reed

Type

KT12-1A-40L-SMD

Connexion

CMS

Tension nominale

12 V/DC

Tension de contact (max.)

1000 V/DC

Courant de commutation (max.)

1 A

Puissance de coupure max.

100 W

Longueur

30.2 mm

Largeur

10.2 mm

Hauteur

8.7 mm

Dim.

(L x l x H) 30.2 x 10.2 x 8.7 mm

Conforme à la norme RoHS

oui

Température de fonctionnement

-40 - 100 µF °C

Poids

7.4 g
