StandexMeder Electronics HM24-1B69-06 Relais Reed 24 V/DC 3 A 50 W

Deux modules de relais électroniques Stondex MEDER gris avec des fils bleus attachés, présentés sur un fond blanc.

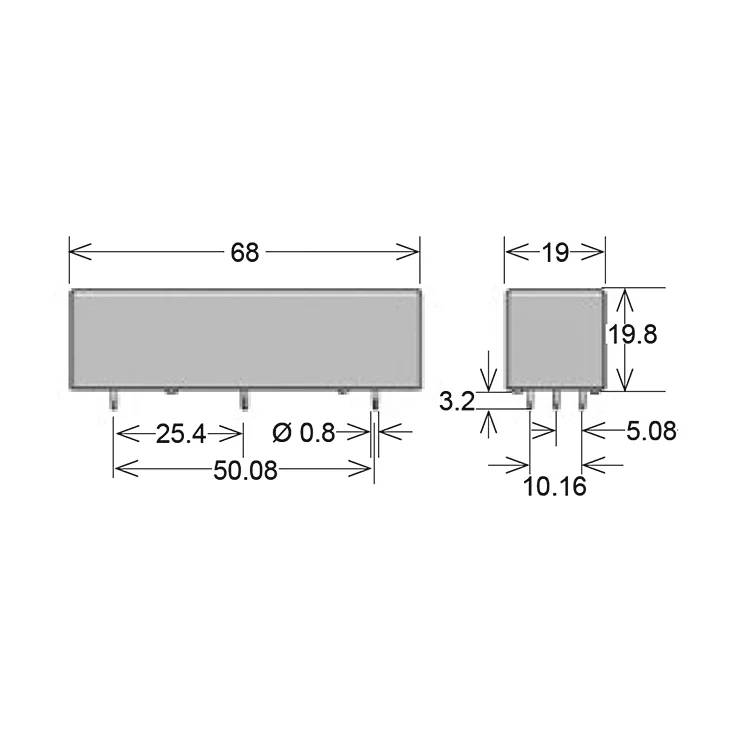

Dessin dimensionnel d'un composant électronique rectangulaire montrant une taille globale de 68 par 19 par 19,8 mm, avec des mesures d'espacement des broches et de diamètre des broches.
1/2
Type de produit
Relais Reed
Connexion
THT
Tension nominale
24 V/DC
Tension de contact (max.)
7500 V/DC
Courant de commutation (max.)
3 A
Fiche technique (PDF)
N° réf. fabricant :
Code produit :
Livraison le jeu. 26 novembre
21 pièce(s)
Nombre
Total (CHF 65.95 / pièce(s))
CHF 70.15
-6 %
CHF 65.95
prav.tax.untaxed Prix TVA incl.
hors CHF 9.95
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Relais Reed THT Standex Electronics série HM SPST 24VDC 3A, raccordement soudé 1000 ohms

  • Relais haute tension
  • Design compact
  • Boîtier :
  • 68 x 19 x 19,8 mm
  • Ce texte a été traduit par une machine.

Notre service pour vous

Caractéristiques techniques

  • Contact : SPST
  • Courant de transport (contact) : 5 A.
  • Résistance de contact 150 mOhm
  • Résistance de bobine : 1000 ohms
  • Puissance bobine: 576 mW
  • Tension de réponse bobine : 18 V.
  • Bobine de tension de décharge : 2 V.
  • Temps de réponse : 3 ms
  • Temps de chute : 1,5 ms.
  • Résistance d'isolation : 1000 ohms
  • Résistance aux vibrations : 20 g
  • Température de soudage, max. : 260°C / 5 s.
Type de produit

Relais Reed

Type

HM24-1B69-06

Connexion

THT

Tension nominale

24 V/DC

Tension de contact (max.)

7500 V/DC

Courant de commutation (max.)

3 A

Puissance de coupure max.

50 W

Longueur

68 mm

Largeur

19 mm

Hauteur

19.8 mm

Dim.

(L x l x H) 68 x 19 x 19.8 mm

Conforme à la norme RoHS

oui

Température de fonctionnement

-20 à +70 °C °C

Poids

50 g

Documents & téléchargements

Fiche technique

Fiche technique 3846157 StandexMeder Electronics HM24-1B69-06 Relais Reed 24 V/DC 3 A 50 W

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3846157 StandexMeder Electronics HM24-1B69-06 Relais Reed 24 V/DC 3 A 50 W
