StandexMeder Electronics HM24-1A69-150-UL Relais Reed 24 V/DC 3 A 50 W

Deux modules relais électroniques Standex-Meder gris avec symboles imprimés de bobine et de commutateur, l'un étiqueté HM24-1A69-02 et l'autre HM12-1A69-150, présentés avec des fils bleus.

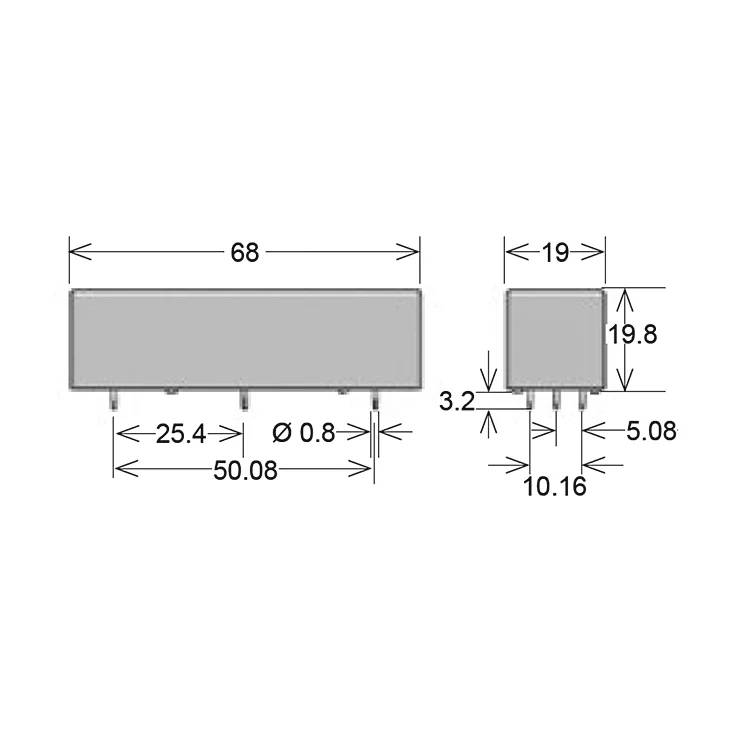

Dessin technique dimensionné d'un composant électronique rectangulaire avec trois broches en bas, montrant une taille globale de 68 par 19 par 19,8 et des mesures d'espacement des broches en millimètres.
1/2
Type de produit
Relais Reed
Connexion
THT
Tension nominale
24 V/DC
Tension de contact (max.)
10000 V/DC
Courant de commutation (max.)
3 A
Fiche technique (PDF)
N° réf. fabricant :
Code produit :
Livraison le jeu. 26 novembre
3 pièce(s)
Nombre
Total (CHF 65.95 / pièce(s))
CHF 70.15
-6 %
CHF 65.95
prav.tax.untaxed Prix TVA incl.
hors CHF 9.95
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Plus que 3 pièce(s) en stock !
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Câble de raccordement 600 ohms Standex Electronics THT série HM SPST-NO 24VDC 3A

  • Relais haute tension
  • Design compact
  • Boîtier :
  • 68 x 19 x 19,8 mm
  • Avec câble axial
  • Ce texte a été traduit par une machine.

Notre service pour vous

Caractéristiques techniques

  • Contact : SPST-NO
  • Courant de transport (contact) : 5 A.
  • Résistance de contact 150 mOhm
  • Résistance de bobine : 600 ohms
  • Puissance bobine: 960 mW
  • Tension de réponse bobine : 18 V.
  • Bobine de tension de décharge : 2 V.
  • Temps de réponse : 3 ms
  • Temps de chute : 1,5 ms.
  • Résistance d'isolation : 1000 ohms
  • Résistance aux vibrations : 20 g
  • Température de soudage, max. : 260°C / 5 s.
Type de produit

Relais Reed

Type

HM24-1A69-150-UL

Connexion

THT

Tension nominale

24 V/DC

Tension de contact (max.)

10000 V/DC

Courant de commutation (max.)

3 A

Puissance de coupure max.

50 W

Longueur

68 mm

Largeur

19 mm

Hauteur

19.8 mm

Dim.

(L x l x H) 68 x 19 x 19.8 mm

Conforme à la norme RoHS

oui

Température de fonctionnement

-20 à +70 °C °C

Poids

50 g
