StandexMeder Electronics HE24-1A69-03 Relais Reed 24 V/DC 3 A 50 W

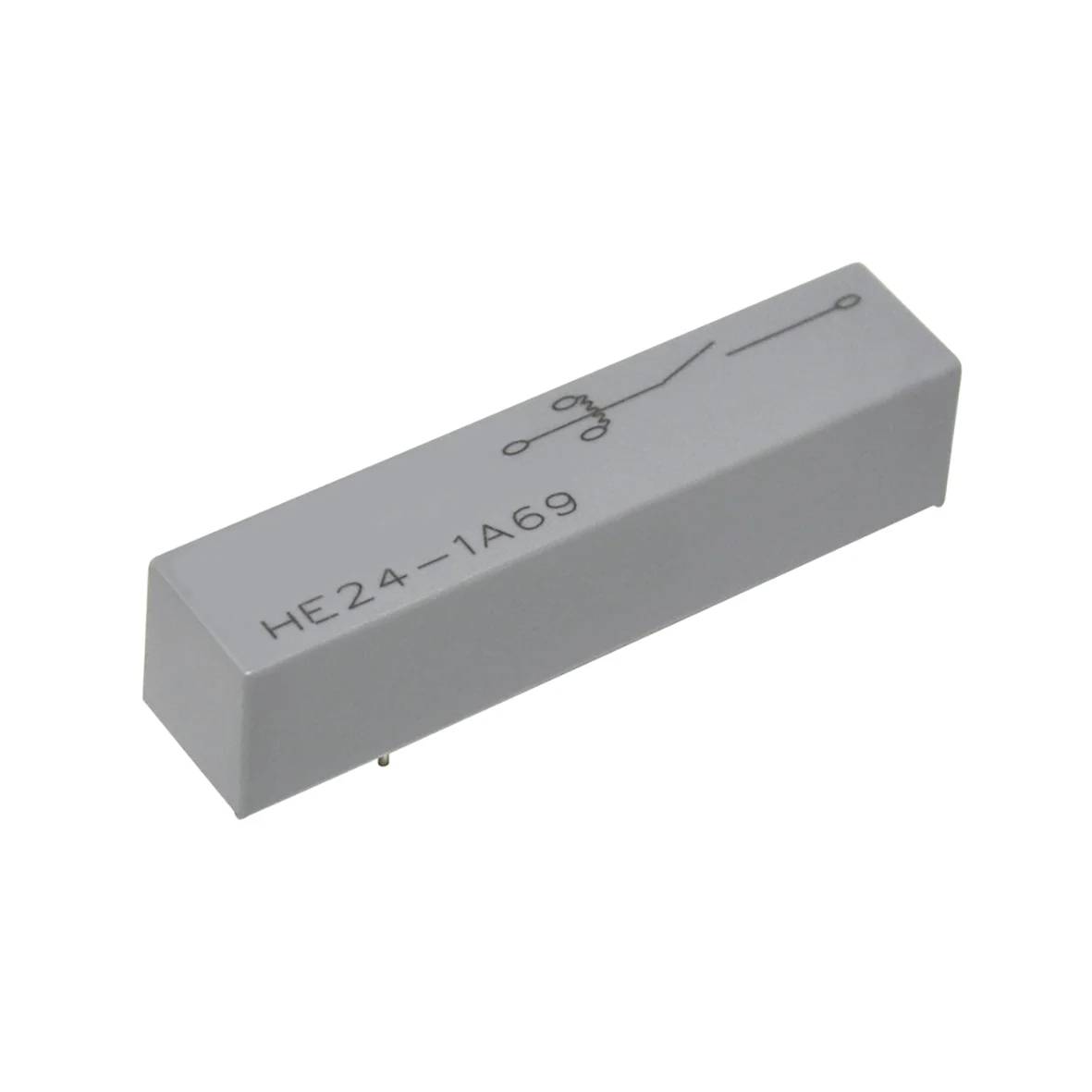

Relais électronique rectangulaire gris avec symbole de circuit imprimé et numéro de modèle « HE24-1A69 » sur le dessus.

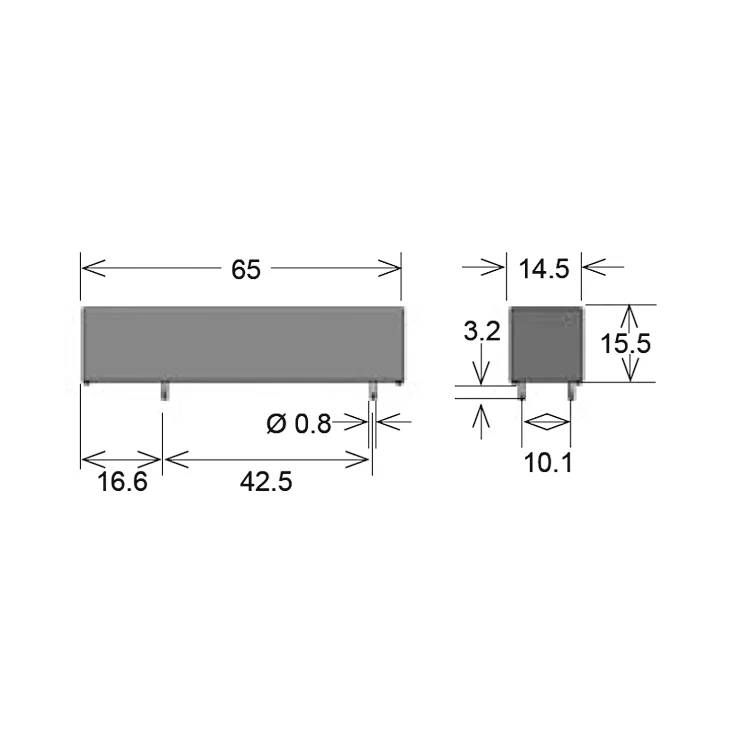

Dessin technique dimensionné d'un composant électronique rectangulaire, montrant les dimensions globales 65 par 15,5 et les mesures d'espacement et de diamètre des pattes.

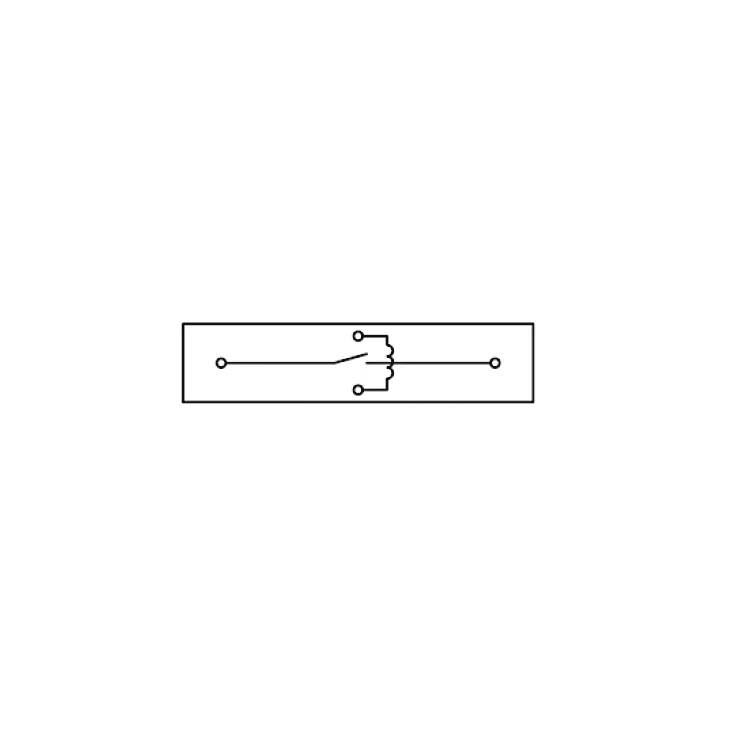

Schéma électrique simple d'un interrupteur à l'intérieur d'un rectangle, montrant une ligne horizontale avec deux bornes et un mécanisme de contact central.
1/3
Type de produit
Relais Reed
Connexion
THT
Tension nominale
24 V/DC
Tension de contact (max.)
10000 V/DC
Courant de commutation (max.)
3 A
Fiche technique (PDF)
N° réf. fabricant :
Code produit :
Livraison le jeu. 26 novembre
40 pièce(s)
Nombre
Total (CHF 59.95 / pièce(s))
CHF 64.45
-7 %
CHF 59.95
prav.tax.untaxed Prix TVA incl.
hors CHF 9.95
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Relais Reed THT Standex Electronics série HE SPST-NO 24VDC 3A 465Ohm à souder

  • Relais haute tension
  • Connexion de câble axiale
  • Design compact
  • Boîtier : 65x14,5x15,5mm
  • Affectation spéciale des broches
  • Ce texte a été traduit par une machine.

Notre service pour vous

Caractéristiques techniques

  • Contact : SPST-NO
  • Courant de transport (contact) : 5 A.
  • Résistance de contact 150 mOhm
  • Résistance de bobine : 465 ohms
  • Puissance bobine: 1240 mW
  • Tension de réponse bobine : 18 V.
  • Bobine de tension de décharge : 2 V.
  • Temps de réponse : 3 ms
  • Temps de chute : 1,5 ms.
  • Résistance d'isolation : 10000 ohms
  • Résistance aux vibrations : 20 g
  • Température de soudage, max. : 260°C / 5 s.
Type de produit

Relais Reed

Type

HE24-1A69-03

Connexion

THT

Tension nominale

24 V/DC

Tension de contact (max.)

10000 V/DC

Courant de commutation (max.)

3 A

Puissance de coupure max.

50 W

Longueur

65 mm

Largeur

14.5 mm

Hauteur

15.5 mm

Dim.

(L x l x H) 65 x 14.5 x 15.5 mm

Conforme à la norme RoHS

oui

Température de fonctionnement

-20 à +70 °C °C

Poids

36 g
