StandexMeder Electronics HE05-1A83-150 Relais Reed 5 V/DC 3 A 50 W

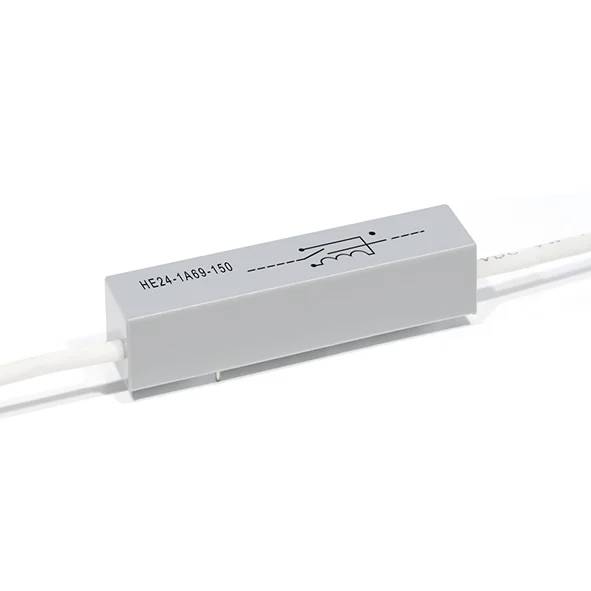

Module de connecteur électrique gris en ligne étiqueté 'HE24-1A69-150' fixé à deux fils blancs sur un fond blanc.
Dessin technique d'un composant cylindrique avec un corps central de 65 mm et des extensions d'arbre de 150±2 mm de chaque côté, plus les dimensions de la vue en bout.
1/2
Type de produit
Relais Reed
Connexion
THT
Tension nominale
5 V/DC
Tension de contact (max.)
7500 V/DC
Courant de commutation (max.)
3 A
Fiche technique (PDF)
N° réf. fabricant :
Code produit :
Livraison le jeu. 26 novembre
25 pièce(s)
Nombre
Total (CHF 59.95 / pièce(s))
CHF 59.95
prav.tax.untaxed Prix TVA incl.
hors CHF 9.95
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Câble de raccordement 48 ohms Standex Electronics THT série HE SPST-NO 5VDC 3A

  • Relais haute tension
  • Connexion de câble axiale
  • Design compact
  • Boîtier : 65x14,5x15,5mm
  • Affectation spéciale des broches
  • Ce texte a été traduit par une machine.

Notre service pour vous

Caractéristiques techniques

  • Contact : SPST-NO
  • Courant de transport (contact) : 5 A.
  • Résistance de contact 150 mOhm
  • Résistance de bobine : 48 ohms
  • Puissance bobine: 521 mW
  • Tension de réponse bobine : 3.8 V.
  • Bobine de tension de décharge 0,5 V.
  • Temps de réponse : 3,2 ms
  • Temps de chute : 1,5 ms.
  • Résistance d'isolation : 10000 ohms
  • Résistance aux vibrations : 20 g
  • Température de soudage, max. : 260°C / 5 s.
Type de produit

Relais Reed

Type

HE05-1A83-150

Connexion

THT

Tension nominale

5 V/DC

Tension de contact (max.)

7500 V/DC

Courant de commutation (max.)

3 A

Puissance de coupure max.

50 W

Longueur

65 mm

Largeur

14.5 mm

Hauteur

15.5 mm

Dim.

(L x l x H) 65 x 14.5 x 15.5 mm

Conforme à la norme RoHS

oui

Température de fonctionnement

-20 à +70 °C °C

Poids

41.7 g

Documents & téléchargements

Fiche technique

Fiche technique 3846343 StandexMeder Electronics HE05-1A83-150 Relais Reed 5 V/DC 3 A 50 W

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3846343 StandexMeder Electronics HE05-1A83-150 Relais Reed 5 V/DC 3 A 50 W
