StandexMeder Electronics CRF03-1A Relais Reed 3 V/DC 0.5 A 10 W

Petit composant électronique de montage en surface avec un dessus noir et un corps blanc, marqué par des bandes de contact jaunes sur un fond blanc.

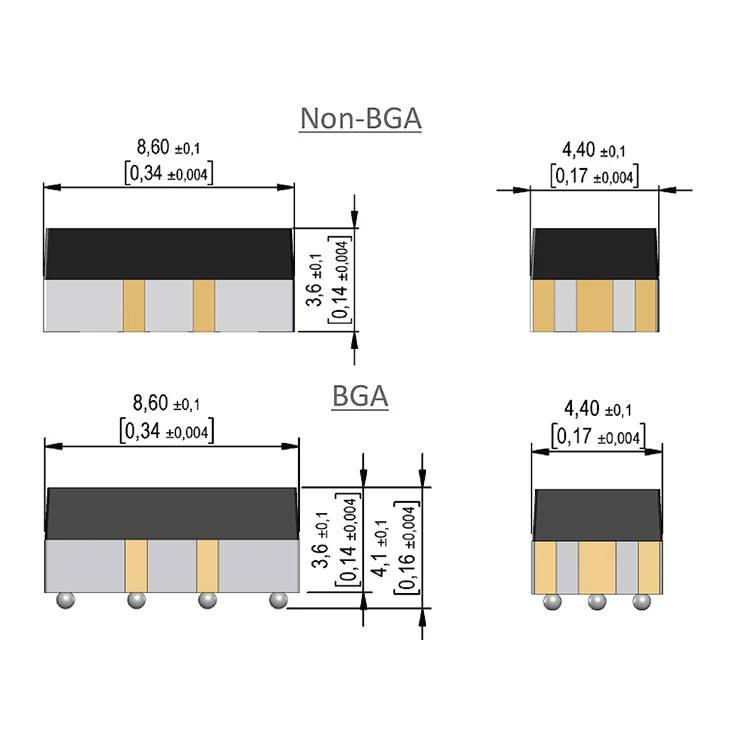

Diagramme de comparaison des dimensions des boîtiers non-BGA et BGA, montrant les vues de dessus et de côté avec les largeurs, hauteurs et les billes de soudure BGA étiquetées en dessous.
1/2
Type de produit
Relais Reed
Connexion
CMS
Tension nominale
3 V/DC
Tension de contact (max.)
170 V/DC
Courant de commutation (max.)
0.5 A
Fiche technique (PDF)
N° réf. fabricant :
Code produit :
Livraison le jeu. 26 novembre
247 pièce(s)
Nombre
Total (CHF 10.95 / pièce(s))
CHF 10.95
prav.tax.untaxed Prix TVA incl.
hors CHF 9.95
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Relais Reed CMS Standex Electronics série CRF SPST-NO 3VDC 0,5A 70 ohms à souder

  • Relais CMS ultra-miniature pour fréquence élevée jusqu'à 7 GHz
  • Boîtier céramique/thermodurcissable à résistance d'isolation élevée
  • Résistance d'isolation élevée de min. 10 000 Mohms
  • Ce texte a été traduit par une machine.

Notre service pour vous

Caractéristiques techniques

  • Contact : SPST-NO
  • Courant de transport (contact) : 0,5 A
  • Résistance de contact 200 mOhm
  • Résistance de bobine : 70 ohms
  • Puissance bobine: 129 mW
  • Tension de réponse bobine : 2.25 V.
  • Bobine de tension de décharge : 0.45 V
  • Temps de réponse : 0,6 ms
  • Temps de décharge : 0,1 ms.
  • Résistance d'isolation : 1 GOhm
  • Résistance aux vibrations : 20 g
  • Température de soudage, max. : 255°C / 5 s.
  • Type de bobine : monostable
  • Tension de fonctionnement bobine max. : 5 V.
Type de produit

Relais Reed

Type

CRF03-1A

Connexion

CMS

Tension nominale

3 V/DC

Tension de contact (max.)

170 V/DC

Courant de commutation (max.)

0.5 A

Puissance de coupure max.

10 W

Longueur

8.6 mm

Largeur

4.4 mm

Hauteur

3.6 mm

Dim.

(L x l x H) 8.6 x 4.4 x 3.6 mm

Conforme à la norme RoHS

oui

Température de fonctionnement

-40 - 125 °C

Poids

0.4 g

Documents & téléchargements

Fiche technique

Fiche technique 3846318 StandexMeder Electronics CRF03-1A Relais Reed 3 V/DC 0.5 A 10 W

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3846318 StandexMeder Electronics CRF03-1A Relais Reed 3 V/DC 0.5 A 10 W
