Name: Soupape à aimant 3/2 voies Bürkert 353594 24 V manchon G 1/4 1 pc(s)
Brand: Bürkert
SKU: 3047961
Availability: BackOrder

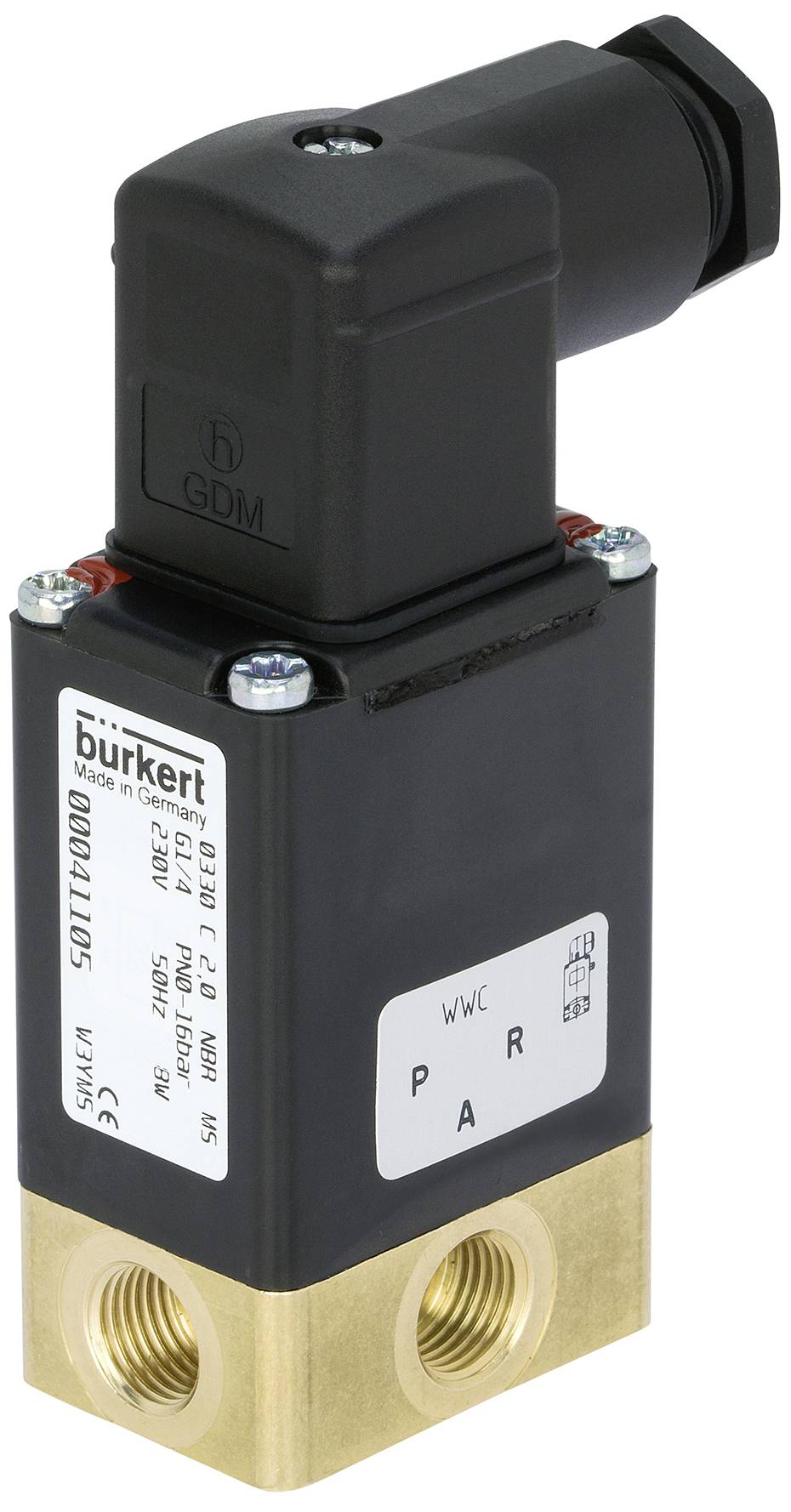

Vanne avec boîtier noir, connexion électrique et deux raccords en laiton. Inscription : 'burkert'.

Photo non contractuelle

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le lun. 23 novembre

1 pièce(s)

Nombre

pièce(s)

Total (CHF 469.95 / pièce(s))

CHF 469.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 40.00

Plus que 1 pièce(s) en stock !

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Soupape à aimant 3/2 voies

Vanne séparée à action directe, à diamètre nominal DN 5
Technique d'ancrage rabattable sans entretien
Système de bobine à vis sans tête résistant aux vibrations
Commande manuelle robuste et facile à utiliser
Versions anti-explosion

Caractéristiques techniques

Matériau : laiton
Matériau des joints : NBR
Diamètre nominal : 3 mm
Raccord de conduite : manchon G 1/4
Particularité : Zupass. PTB 15 ATEX 1011 U / IECEx PTB 15.0037U, ex eb/tb 2G IIC/2D IIIC boîtier de raccordement avec sortie de câble 45° avec filetage intérieur M20 x 1,5 avec bornes à 2 pôles pour circuit imprimé
Tension : 24 volts
Fréquence : courant continu et courant alternatif (AC/DC)
Attributs d'abus : EPS 16 ATEX 1111 X / IECEx EPS 16.0049X, 2G T4 IIC / 2D T130°C IIIC, Tumg -40°C à +60°C, montage simple et en bloc
Température moyenne (degrés C) (max.) : 80
Température ambiante (degrés C) (max.) : 55
Pression (bar) (max.) : 10
Mode d'action : 3/2 voies ; en position de repos, sortie A déchargée
Puissance absorbée : 40 watts, fonctionnement 3 watts
VALEUR QNN (L/MIN) : 195
Durée de fonctionnement (%) : 100
Temps d'ouverture (msec) (max.) : 30
Temps de fermeture (ms) (max.) : 40
VALEUR KV (M*3/H): 0,18
Temps d'ouverture (ms) (min) : 15
Temps de fermeture (ms) (min) : 30

Type de produit: Soupape à aimant

Tension de fonctionnement: 24 V

Pression de service (max.): 10 bar

Matériau du boîtier: laiton

Raccord: manchon G 1/4

Plage de température des médias: 80 °C (max)

Référence fabricant: 353594

Matériau isolant: NBR

Fonction: 3/2 voies

Température max. des médias: 80 °C

Milieu d'utilisation: milieux aggressifs

Largeur nominale: 3 mm

Valeur QNn: 195 l/min

Température ambiante max.: 55 °C

Température ambiante min.: -40 °C

Valeur Kv: 0.18 m³/h

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Anschluss

Betriebsdruck (max.)

Betriebsspannung

Gehäusematerial

Bürkert Direktgesteuertes Ventil 122101 0330 24 V/DC G 1/4 Muffe Nennweite (Details) 4 mm Direktwirkend 1 St.

Code produit :623811

Livraison le lun. 23 novembre

1 pièce(s)Conrad Electronic

G 1/4 Muffe

3 bar

24 V/DC

Edelstahl

pièce(s)

Min.: 1

Multiples: 1

CHF 363.95^*

Bürkert Direktgesteuertes Ventil 124909 0330 230 V/AC G 1/4 Muffe Nennweite (Details) 3 mm Direktwirkend 1 St.

Code produit :623812

Livraison le lun. 23 novembre

1 pièce(s)Conrad Electronic

G 1/4 Muffe

10 bar

230 V/AC

Messing

pièce(s)

Min.: 1

Multiples: 1

CHF 205.95^*

Bürkert Direktgesteuertes Ventil 124912 0330 230 V/AC G 1/4 Muffe Nennweite (Details) 4 mm Direktwirkend 1 St.

Code produit :623813

Livraison le lun. 23 novembre

1 pièce(s)Conrad Electronic

G 1/4 Muffe

5 bar

230 V/AC

Messing

pièce(s)

Min.: 1

Multiples: 1

CHF 205.95^*

Bürkert Direktgesteuertes Ventil 124922 0330 24 V/DC G 1/4 Muffe Nennweite (Details) 2 mm Direktwirkend 1 St.

Code produit :623815

Livraison le lun. 23 novembre

1 pièce(s)Conrad Electronic

G 1/4 Muffe

12 bar

24 V/DC

Messing

pièce(s)

Min.: 1

Multiples: 1

CHF 205.95^*

Bürkert Direktgesteuertes Ventil 124925 0330 230 V/AC G 1/4 Muffe Nennweite (Details) 2 mm Direktwirkend 1 St.

Code produit :623816

Livraison le lun. 23 novembre

1 pièce(s)Conrad Electronic

G 1/4 Muffe

12 bar

230 V/AC

Messing

pièce(s)

Min.: 1

Multiples: 1

CHF 205.95^*

Bürkert Direktgesteuertes Ventil 124927 0330 24 V/DC G 1/4 Muffe Nennweite (Details) 3 mm Direktwirkend 1 St.

Code produit :623818

Livraison le lun. 23 novembre

1 pièce(s)Conrad Electronic

G 1/4 Muffe

8 bar

24 V/DC

Messing

pièce(s)

Min.: 1

Multiples: 1

CHF 205.95^*

Bürkert Direktgesteuertes Ventil 124928 0330 24 V/AC G 1/4 Muffe Nennweite (Details) 3 mm Direktwirkend 1 St.

Code produit :623819

Livraison le lun. 23 novembre

1 pièce(s)Conrad Electronic

G 1/4 Muffe

8 bar

24 V/AC

Messing

pièce(s)

Min.: 1

Multiples: 1

CHF 205.95^*

Bürkert Direktgesteuertes Ventil 124930 0330 230 V/AC G 1/4 Muffe Nennweite (Details) 3 mm Direktwirkend 1 St.

Code produit :623821

Livraison le lun. 23 novembre

1 pièce(s)Conrad Electronic

G 1/4 Muffe

8 bar

230 V/AC

Messing

pièce(s)

Min.: 1

Multiples: 1

CHF 205.95^*

Bürkert Direktgesteuertes Ventil 124932 0330 24 V/DC G 1/4 Muffe Nennweite (Details) 2 mm Direktwirkend 1 St.

Code produit :623823

Livraison le lun. 23 novembre

1 pièce(s)Conrad Electronic

G 1/4 Muffe

12 bar

24 V/DC

Edelstahl

pièce(s)

Min.: 1

Multiples: 1

CHF 323.95^*

Bürkert Direktgesteuertes Ventil 124933 0330 24 V/AC G 1/4 Muffe Nennweite (Details) 2 mm Direktwirkend 1 St.

Code produit :623825

Livraison le lun. 23 novembre

1 pièce(s)Conrad Electronic

G 1/4 Muffe

12 bar

24 V/AC

Edelstahl

pièce(s)

Min.: 1

Multiples: 1

CHF 323.95^*

Documents & téléchargements

Fiche technique

Fiche technique 3047961 Soupape à aimant 3/2 voies Bürkert 353594 24 V manchon G 1/4 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3047961 Soupape à aimant 3/2 voies Bürkert 353594 24 V manchon G 1/4 1 pc(s)

Description

La soupape 0330 est une soupape d'ancrage rabattable à commande directe et séparée du fluide. Il est disponible en versions 3/2 et 2/2 voies. En version 3/2, il peut être utilisé comme distributeur ou vanne de mélange. Selon les applications, différents matériaux de membrane et modes d'action sont disponibles. Le boîtier est en laiton, en acier inoxydable et en polypropylène. Les bobines de l'aimant sont pressées avec un époxy résistant aux produits chimiques. Comme le système de bobine est séparé du milieu par Medium, la valve est particulièrement adaptée aux milieux critiques tels que les acides agressifs et les alcalis. Pour la mise en service et le contrôle, le 0330 est équipé d'une commande manuelle. Pour réduire la demande d'énergie, toutes les bobines peuvent être fournies avec une réduction de puissance électronique ou en version à impulsion. L'état de commutation peut être effectué par un retour de position sous forme de signal binaire ou NAMUR.

Ce texte a été traduit par une machine.

Avertissement

La valeur kv indique le débit d'eau dans une vanne par litre et par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30 °C. La valeur QNn représente le débit d'un gaz, exprimé en litres par minute.
