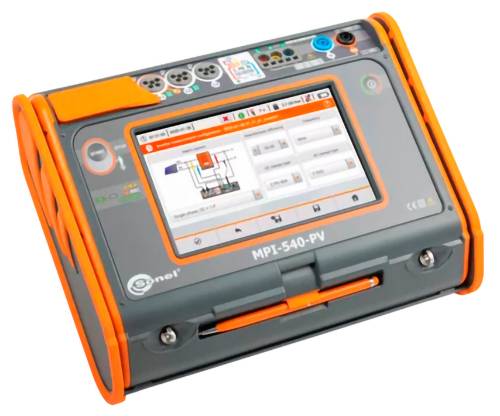

Sonel MPI-540 PV Testeur d'installation

Autom. Contrôle de sécurité des installations
L'appareil permet le contrôle de sécurité des installations électriques dans les bâtiments résidentiels, commerciaux et industriels. Les mesures peuvent être automatisées facilement par :
• Contrôle des disjoncteurs de courant de défaut en mode Auto,
• Processus automatiques – c’est-à-dire librement configurables,
• Utilisation d'adaptateurs AutoISO-1000C pour tester la résistance d'isolement des câbles à 3, 4 et 5 fils.

Surveillance des installations PV
Le MPI-540-PV est un appareil de mesure polyvalent et universel spécialement conçu pour les essais d'installations photovoltaïques. L'appareil permet un contrôle complet du côté courant continu et courant alternatif conformément aux directives de la norme EN 62446. Les paramètres de mesure de l'installation photovoltaïque sont automatiquement convertis par l'appareil en conditions de référence STC (Standard Test Conditions). La mesure de la tension, du courant et de la puissance du côté courant alternatif et courant continu de l'onduleur permet de vérifier son efficacité.
Le logiciel Sonel REPORTS PLUS permet de créer un rapport de contrôle pour l’installation photovoltaïque avec les résultats de mesure enregistrés dans l’appareil de mesure.

Analyseur de puissance 3 phases
L'appareil dispose d'un analyseur de puissance triphasé avec mode LIVE et la possibilité d'enregistrer les paramètres du réseau électrique tels que la tension, le courant, la puissance, l'harmonie et la THD. L'appareil de mesure permet la lecture en temps réel des paramètres sélectionnés et leur représentation graphique sur l'écran. Ces paramètres sont mesurés et affichés simultanément pour l'enregistrement sur la carte mémoire. En mode LIVE, l'utilisateur peut afficher :
• Formes d'onde de tension et de courant (oscilloscope),
• Enregistrement de la tension et de la plage de temps de courant,
• Phasorgraph,
• Affichage simultané de plusieurs paramètres sous forme de tableau,
• Spectrumgraphe des harmoniques de courant et de tension.

Bonne qualité d'affichage
L'appareil est équipé d'un écran tactile TFT-LCD couleur de 800 x 480 pixels et d'une diagonale de 7 pouces, ce qui permet une utilisation pratique et une lecture facile des paramètres et des formes d'onde enregistrées. Cette taille d'écran permet d'afficher simultanément plus d'informations actuellement disponibles. L'interface utilisateur est très lisible dans toutes les conditions d'éclairage. Le stylet fourni permet également de manipuler des gants isolants.

Aide intégrée
L'appareil dispose de menus d'aide intégrés avec des diagrammes de connexion. Grâce à cela, vous pouvez facilement et rapidement vérifier et vous assurer que vous devez connecter l'appareil à un système spécifique, en fonction du type de mesure.

Résistance accrue
Le dispositif MPI-540 / MPI-540-PV est conçu pour une utilisation dans des conditions environnementales difficiles. La protection contre les infiltrations de poussière et d'eau est assurée par le boîtier IP51 unique. Il est également extrêmement robuste contre les influences mécaniques externes. Une conception spéciale du couvercle protège également l'écran des dommages. Malgré la conception de la protection de l'appareil, une utilisation et un transport confortables sont néanmoins assurés.

Interfaces et logiciels
Il convient de souligner la multitude d'interfaces de communication et la collaboration avec des logiciels externes. Vous pouvez facilement transférer des données de mesure sur votre ordinateur via un port USB, une carte mémoire SD amovible ou une communication sans fil (Bluetooth, Wi-Fi). Pour créer un rapport des mesures de protection contre les chocs électriques, utilisez le logiciel Sonel Reports PLUS. L'enregistrement des données téléchargées dans les formats les plus courants et l'impression se font via le logiciel gratuit Sonel Reader. Le logiciel spécial et gratuit d'analyse Sonel est utilisé pour lire et analyser les données de l'analyseur de performance.

Ce texte a été traduit par une machine.
