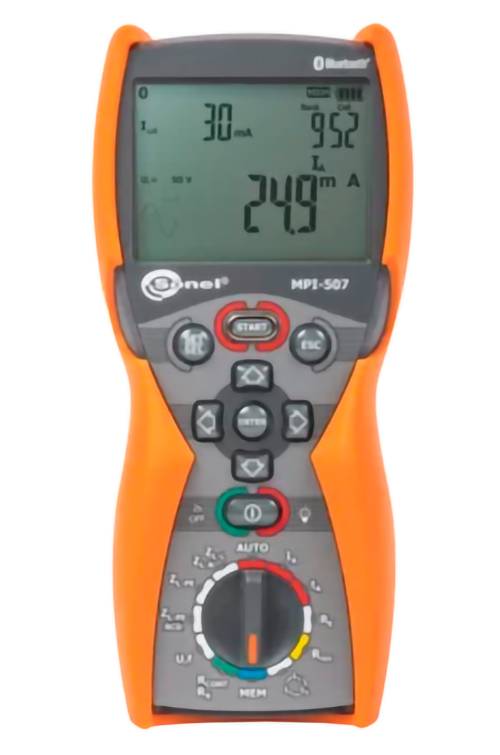

Sonel MPI-507 Testeur d'installation
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Points forts & détails
Appareil de test d'installation multifonctions
- Mesure d'impédance de boucle
- Mesure de l'impédance de boucle de court-circuit dans les réseaux d'alimentation avec des tensions nominales: 220/380 V, 230/400 V, 240/415 V avec des fréquences 45...65 Hz, plage de tension de fonctionnement: 180...460 V.
- Affichage de la résistance R et de la résistance réactive X de la boucle de court-circuit
- Mesure d'impédance de boucle avec courant de 15 mA sans déclenchement des interrupteurs RCD
- Max. Courant d'essai : 7,6 A (à 230 V), 13,3 A (à 400 V)
- Contrôle des disjoncteurs de courant de défaut type AC, A
- Mesure des CDR à court terme, à décélération et sélectifs avec des courants différentiels nominaux de 10, 15, 30, 100, 300, 500 mA
- Mesure du courant de déclenchement IA et du temps de déclenchement TA pour les courants 0,5 IΔn, 1 IΔn, 2 IΔn, 5 IΔn
- Mesure de RE et UB sans déclencher le RCD
- Fonction avancée de mesure AUTOMATIQUE des RCD, avec mesure basse tension de ZL-PE
- Mesure de l'IA et de l'TA en cas de déclenchement unique du CDR
- MPI-507 | Mesure de la terre
- Mesurer avec la méthode à 3 pôles
- MPI-506 • MPI-507 | Mesure de résistance d'isolement
- TENSION D'ESSAI 100 V, 250 V, 500 V
- Mesure de résistance des connexions de protection et de compensation
- Mesure de la perméabilité des conducteurs de protection avec un courant de test de ±200 mA selon la norme EN 61557-4
- Autocalibrage des lignes de mesure - toutes les lignes de mesure longues peuvent être utilisées,
- Mesure de résistance basse tension avec signal sonore
- MPI-506 • MPI-507 | Affichage de la séquence de phases
Caractéristiques techniques
- • Vérification du raccordement correct du conducteur de protection PE par une électrode de contact.
- • Mesure de la tension secteur (0...500 V) et de la fréquence du réseau.
- • Espace de stockage pour 990 résultats.
- • Transfert de données sans fil vers le PC.
- • Clavier rétroéclairé.
- Type de produit
Testeur d'installation
d'usine (sans certificat)
- Catégorie de mesure
CAT IV 300 V
CAT III 600 V
- Interfaces
Bluetooth®
- Dim.
(L x l x H) 58 x 98 x 220 mm
- Poids
0.8 kg
IP67
- Gamme de mesure (VDE)
résistance d'isolation
Impédance de boucle de défaut
- Type d'affichage
LCD
- Largeur
98 mm
- Hauteur
220 mm
- Longueur
58 mm
- Procédure de test
automatique
- Alimentation électrique
alimentation à batterie
- Mémoire (emplacements)
990
- Mémoire
oui
- Type
MPI-507
- Spécificités
test RCD/FI
Documents & téléchargements
Fiche technique
Fiche technique 3763599 Sonel MPI-507 Testeur d'installation
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3763599 Sonel MPI-507 Testeur d'installation
Description
Manipulation aisée de la technologie la plus moderne
Probablement le plus petit appareil de mesure au monde avec un si grand nombre de fonctions de mesure. Les fonctions sont sélectionnées via un sélecteur rotatif. Les paramètres supplémentaires sont activés via des touches à l'avant du
Boîtier réglé. Les réglages sont sauvegardés par l'appareil, même lorsque la batterie est complètement déchargée.
Toutes les touches et l'écran modulaire sont éclairés en arrière-plan, WAS améliore considérablement l'utilisation dans des conditions de faible luminosité. Grâce à la grande mémoire, aucune note n'est nécessaire pendant les mesures.
Vérification de la sécurité électrique
Cet appareil peut être utilisé pour vérifier la sécurité des installations électriques dans les ménages et l'industrie. Le plus grand avantage est la mesure rapide (quelques secondes seulement!) Impédance de boucle de défaut dans les circuits avec RCD.
Les mesures peuvent être automatisées avec :
• Le mode automatique pour les essais de disjoncteur de courant résiduel (RCD),
• L'adaptateur WS, qui peut être utilisé pour tester des systèmes sur des prises standard 230 VV.
Résistance accrue
L'appareil de mesure est parfaitement adapté aux conditions ambiantes difficiles.
La protection contre les infiltrations de poussière et d'eau est assurée par un boîtier unique avec indice de protection IP67.
Interfaces et logiciels
Les données de mesure peuvent être facilement transférées à l'ordinateur via une connexion Bluetooth sans fil. Pour créer un rapport des mesures de protection contre les chocs électriques, utilisez le logiciel
Sonel reports plus. L'enregistrement des données téléchargées dans les formats les plus courants et l'impression se font via le logiciel gratuit Sonel Reader.
MPI-507 | Mesure de la résistance à la terre
L'appareil est Ideal pour la mesure des installations de mise à la terre dans les bâtiments résidentiels.
Il permet de vérifier la qualité du système de mise à la terre avec la méthode à 3 pôles. En plus de la valeur de résistance à la terre, l'appareil de mesure affiche également la tension parasites et la résistance des sondes RS et RH auxiliaires.
Ce texte a été traduit par une machine.
