Name: Siemens Relais à semi-conducteurs 3RF21203AA02 20 A Tension de contact (max.): 230 V/AC à commutation au zéro de tension
Brand: Siemens
SKU: 1430793
Availability: BackOrder

Un armoire électrique ouverte avec de nombreux composants électriques et des câbles disposés à différents niveaux.

Schéma de circuit d'une diode à deux bornes, identifiées comme A1+ et A2-. Les bornes sont marquées 1L à gauche et 2T à droite.

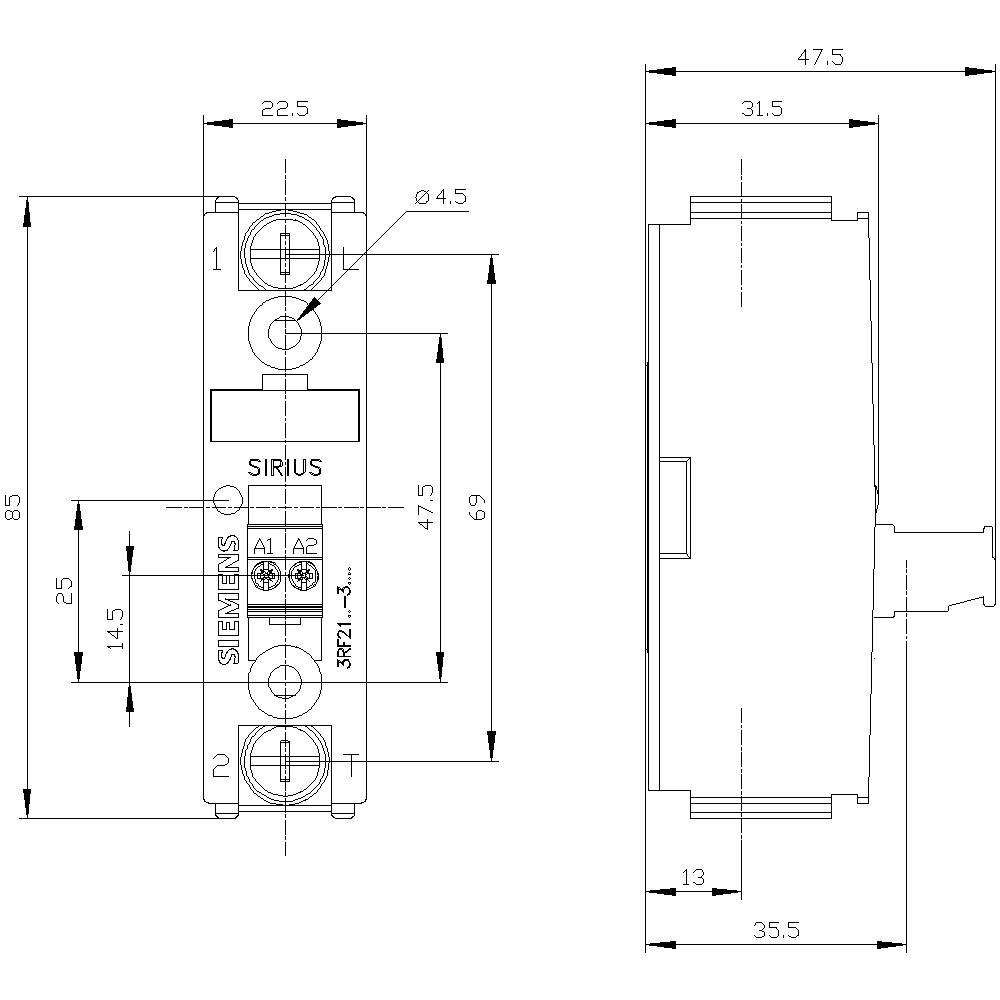

Dessin technique d'un bloc de contacteur Siemens Sirius avec des dimensions détaillées : largeur, hauteur, profondeur et trous de montage.

1/3

Photo d'application

Type d'emballage

Piece

Type de produit

Relais à semi-conducteurs

Tension de commande (min.)

15 V/DC

Tension de commande (max.)

24 V/DC

Tension de contact (max.)

230 V/AC

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 11 décembre

Nombre

pièce(s)

Total (CHF 47.95 / pièce(s))

CHF 47.95

Prix TVA incl.

uniquement CHF 6.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type d'emballage: Piece

Type de produit: Relais à semi-conducteurs

Type: 3RF2120-3AA02

Type de commutation: à commutation au zéro de tension

Connexion: Œillet 3 mm
Œillet 5 mm

Tension de commande (min.): 15 V/DC

Tension de commande (max.): 24 V/DC

Gamme de tension de commande: 15 - 24 V/DC

Courant de commande (max.): 15 mA

Courant de choc (max): 200 A

Tension de contact (min.): 24 V/AC

Tension de contact (max.): 230 V/AC

Courant de charge (max.): 20 A

Tension de sortie minimale: 24 V/DC

Tension de sortie maximale: 230 V/AC

Courant de sortie (max.): 20 A

Type de contact: 1 NO (T)

Température min.: -25 °C

Température max.: +60 °C

: IP00

Largeur: 22.5 mm

Hauteur: 85 mm

Profondeur: 48 mm

Poids: 77 g

Conforme à la norme RoHS: oui

Contenu: 1 pc(s)

Tension nominale de commande: 24 V/DC

: 1

: VRAI

: 20 A

: DC

: 20 A

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Ausgangsspannung (max.)

Last-Strom (max.)

Schaltspannung (max.)

Steuerspannung (max.)

Steuerspannung (min.)

Siemens Halbleiterrelais 3RF21203AA02 20 A Schaltspannung (max.): 230 V/AC Nullspannungsschaltend 1 St.

Code produit :1430793

Livraison le ven. 11 décembre

Conrad Electronic

Ce produit

230 V/AC

20 A

230 V/AC

24 V/DC

15 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 47.95^*

Siemens Halbleiterrelais 3RF21203AA04 20 A Schaltspannung (max.): 460 V/AC Nullspannungsschaltend 1 St.

Code produit :1430782

Livraison le ven. 11 décembre

Conrad Electronic

460 V/AC

20 A

460 V/AC

24 V/DC

15 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 53.95^*

Siemens Halbleiterrelais 3RF21203AA22 20 A Schaltspannung (max.): 230 V/AC Nullspannungsschaltend 1 St.

Code produit :1430783

Livraison le ven. 11 décembre

Conrad Electronic

230 V/AC

20 A

230 V/AC

110 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 53.95^*

Siemens Halbleiterrelais 3RF21203AA24 20 A Schaltspannung (max.): 460 V/AC Nullspannungsschaltend 1 St.

Code produit :1430776

Livraison le ven. 11 décembre

Conrad Electronic

460 V/AC

20 A

460 V/AC

230 V/AC

110 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 59.95^*

Siemens Halbleiterrelais 3RF21503AA02 50 A Schaltspannung (max.): 230 V/AC Nullspannungsschaltend 1 St.

Code produit :1430907

Livraison le ven. 11 décembre

Conrad Electronic

230 V/AC

50 A

230 V/AC

24 V/DC

15 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 53.95^*

Siemens Halbleiterrelais 3RF21503AA04 50 A Schaltspannung (max.): 460 V/AC Nullspannungsschaltend 1 St.

Code produit :1430929

Livraison le ven. 11 décembre

Conrad Electronic

460 V/AC

50 A

460 V/AC

24 V/DC

15 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 63.95^*

Siemens Halbleiterrelais 3RF21503AA06 50 A Schaltspannung (max.): 600 V/AC Nullspannungsschaltend 1 St.

Code produit :1430885

Livraison le ven. 11 décembre

Conrad Electronic

600 V/AC

50 A

600 V/AC

24 V/DC

15 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 85.95^*

Siemens Halbleiterrelais 3RF21503AA22 50 A Schaltspannung (max.): 230 V/AC Nullspannungsschaltend 1 St.

Code produit :1430821

Livraison le ven. 11 décembre

Conrad Electronic

230 V/AC

50 A

230 V/AC

110 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 61.95^*

Siemens Halbleiterrelais 3RF21503AA24 50 A Schaltspannung (max.): 460 V/AC Nullspannungsschaltend 1 St.

Code produit :1430863

Livraison le ven. 11 décembre

Conrad Electronic

460 V/AC

50 A

460 V/AC

230 V/AC

110 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 71.95^*

Siemens Halbleiterrelais 3RF21503AA26 50 A Schaltspannung (max.): 600 V/AC Nullspannungsschaltend 1 St.

Code produit :1430886

Livraison le ven. 11 décembre

Conrad Electronic

600 V/AC

50 A

600 V/AC

230 V/AC

110 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 89.95^*

Documents & téléchargements

Fiche technique

Fiche technique 1430793 Siemens Relais à semi-conducteurs 3RF21203AA02 20 A Tension de contact (max.): 230 V/AC à commutation au zéro de tension

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1430793 Siemens Relais à semi-conducteurs 3RF21203AA02 20 A Tension de contact (max.): 230 V/AC à commutation au zéro de tension

Description

Semiconductor relay, 1-phase 3RF2 Width 22.5 mm, 20 A 24-230 V / 24 V DC Ring cable connection solid-state relay SIRIUS 3RF21 for switching resistive/inductive loads, e.g. of heaters or valves in a bottling plant.
The devices are non-wearing and silent and are therefore ideal for noise-sensitive areas (offices, hospitals). They are also extremely reliable at high switching frequencies. The compact design saves space on the cooling surface. The solid-state relays can also be expanded for a wide range of applications by simply clicking on the standardized 3RF29 function modules. The devices are approved for worldwide use (e.g. IEC and UL/CSA).
The solid-state relays are available as single-phase devices in two widths, or as three-phase devices. They are available for different power ratings and rated operating voltages. Designed for AC or DC operation, they are available with screw, spring-type or ring terminal lug connections.
In addition to the 3RF29 function modules, control connectors and terminal covers are also available as accessories.
Simple, efficient and always up to date - SIRIUS modular system.
