Name: Siemens Relais à semi-conducteurs 3RF20301AA42 30 A Tension de contact (max.): 230 V/AC à commutation au zéro de tension
Brand: Siemens
SKU: 1430778
Availability: BackOrder

Un disjoncteur bipolaire Siemens, dimensionné pour 20 ampères. Approprié pour prévenir les surcharges.

Une armoire électrique ouverte contenant divers appareillages électriques et composants câblés, adaptés pour des commandes industrielles.

Le schéma de circuit montre deux diodes antiparallèles, connectées entre les bornes 1L, 2T, A1+ et A2-.

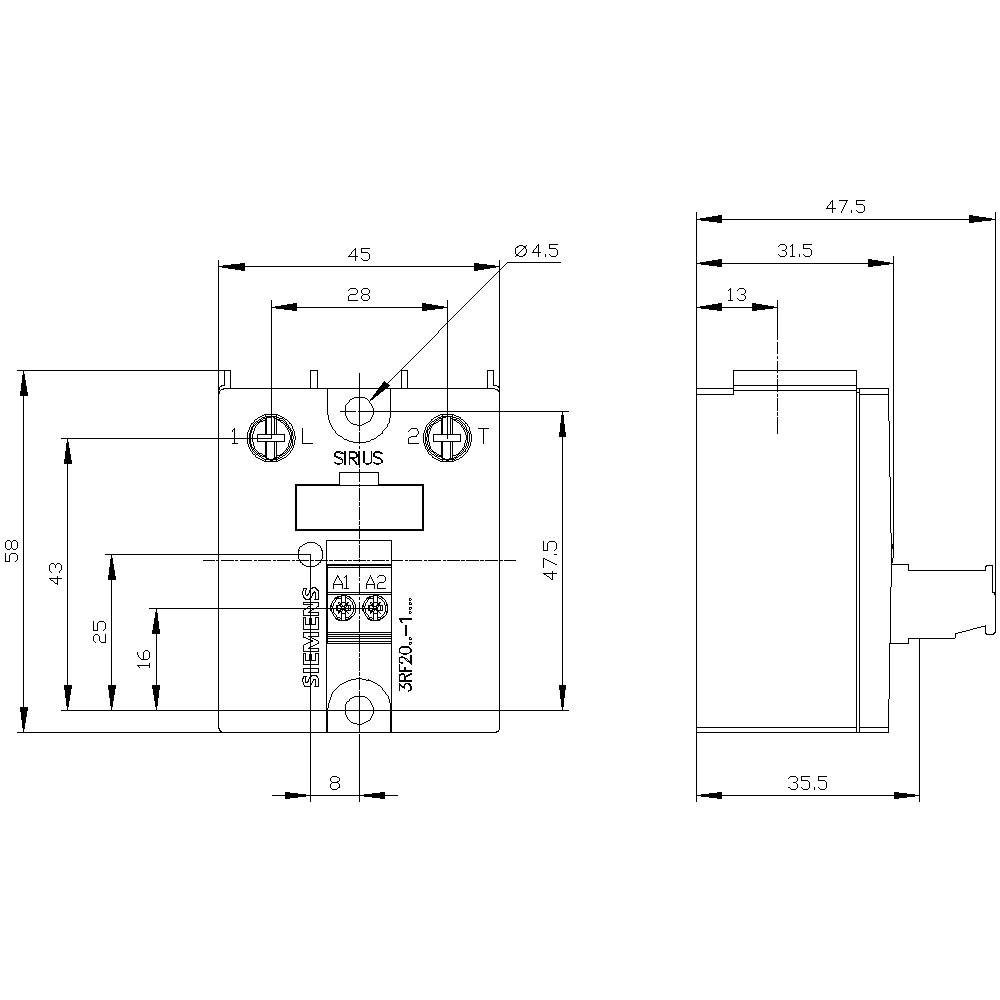

Dessin technique d'un composant électrique avec dimensions, position des vis et points de connexion. Les vues de côté et de dessus sont représentées.

1/4

Photo non contractuelle

Type d'emballage

Piece

Type de produit

Relais à semi-conducteurs

Tension de commande (min.)

4 V/DC

Tension de commande (max.)

30 V/DC

Tension de contact (max.)

230 V/AC

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 11 décembre

Nombre

pièce(s)

Total (CHF 43.95 / pièce(s))

CHF 43.95

Prix TVA incl.

uniquement CHF 6.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Relais à semi-conducteurs monophasée 3RF20

Largeur totale : 45 mm
Ce texte a été traduit par une machine.

Caractéristiques techniques

Relais à semi-conducteurs, monophasé 3RF2 Largeur 45 mm, 30 A 24-230 V / DC 4-30 V Raccordement vissé

Type d'emballage: Piece

Type de produit: Relais à semi-conducteurs

Type: 3RF2030-1AA42

Type de commutation: à commutation au zéro de tension

Connexion: borne à vis

Tension de commande (min.): 4 V/DC

Tension de commande (max.): 30 V/DC

Gamme de tension de commande: 4 - 30 V/DC

Courant de commande (max.): 15 mA

Courant de choc (max): 300 A

Tension de contact (min.): 24 V/AC

Tension de contact (max.): 230 V/AC

Courant de charge (max.): 30 A

Tension de sortie minimale: 24 V/DC

Tension de sortie maximale: 230 V/AC

Courant de sortie (max.): 30 A

Type de contact: 1 NO (T)

Température min.: -25 °C

Température max.: +60 °C

: IP20

Largeur: 45 mm

Hauteur: 58 mm

Profondeur: 48 mm

Poids: 89 g

Conforme à la norme RoHS: oui

Courant continu (max.): 30 A

Contenu: 1 pc(s)

: 1

: VRAI

: 4-30 V

: 30 A

: DC

: 30 A

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Ausgangsspannung (max.)

Last-Strom (max.)

Schaltspannung (max.)

Schaltungsart

Steuerspannung (max.)

Steuerspannung (min.)

Siemens Halbleiterrelais 3RF20301AA42 30 A Schaltspannung (max.): 230 V/AC Nullspannungsschaltend 1 St.

Code produit :1430778

Livraison le ven. 11 décembre

Conrad Electronic

Ce produit

230 V/AC

30 A

230 V/AC

Nullspannungsschaltend

30 V/DC

4 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 43.95^*

Siemens Halbleiterrelais 3RF20201AA02 20 A Schaltspannung (max.): 230 V/AC Nullspannungsschaltend 1 St.

Code produit :1430773

Livraison le ven. 11 décembre

Conrad Electronic

230 V/AC

20 A

230 V/AC

Nullspannungsschaltend

24 V/DC

15 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 49.95^*

Siemens Halbleiterrelais 3RF20201AA04 20 A Schaltspannung (max.): 460 V/AC Nullspannungsschaltend 1 St.

Code produit :1430771

Livraison le ven. 11 décembre

Conrad Electronic

460 V/AC

20 A

460 V/AC

Nullspannungsschaltend

24 V/DC

15 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 47.95^*

Siemens Halbleiterrelais 3RF20201AA22 20 A Schaltspannung (max.): 230 V/AC Nullspannungsschaltend 1 St.

Code produit :1430763

Livraison le ven. 11 décembre

Conrad Electronic

230 V/AC

20 A

230 V/AC

Nullspannungsschaltend

230 V/AC

110 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 49.95^*

Siemens Halbleiterrelais 3RF20201AA24 20 A Schaltspannung (max.): 460 V/AC Nullspannungsschaltend 1 St.

Code produit :1430774

Livraison le ven. 11 décembre

Conrad Electronic

460 V/AC

20 A

460 V/AC

Nullspannungsschaltend

230 V/AC

110 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 55.95^*

Siemens Halbleiterrelais 3RF20201AA42 20 A Schaltspannung (max.): 230 V/AC Nullspannungsschaltend 1 St.

Code produit :1430764

Livraison le ven. 11 décembre

Conrad Electronic

230 V/AC

20 A

230 V/AC

Nullspannungsschaltend

30 V/DC

4 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 41.95^*

Siemens Halbleiterrelais 3RF20201AA45 20 A Schaltspannung (max.): 600 V/AC Nullspannungsschaltend 1 St.

Code produit :1430772

Livraison le ven. 11 décembre

Conrad Electronic

600 V/AC

20 A

600 V/AC

Nullspannungsschaltend

30 V/DC

4 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 49.95^*

Siemens Halbleiterrelais 3RF20301AA22 30 A Schaltspannung (max.): 230 V/AC Nullspannungsschaltend 1 St.

Code produit :1432270

Livraison le ven. 11 décembre

Conrad Electronic

230 V/AC

30 A

230 V/AC

Nullspannungsschaltend

230 V/AC

110 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 49.95^*

Siemens Halbleiterrelais 3RF20301AA24 30 A Schaltspannung (max.): 460 V/AC Nullspannungsschaltend 1 St.

Code produit :1430794

Livraison le ven. 11 décembre

Conrad Electronic

460 V/AC

30 A

460 V/AC

Nullspannungsschaltend

230 V/AC

110 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 55.95^*

Siemens Halbleiterrelais 3RF20301AA26 30 A Schaltspannung (max.): 600 V/AC Nullspannungsschaltend 1 St.

Code produit :1430777

Livraison le ven. 11 décembre

Conrad Electronic

600 V/AC

30 A

600 V/AC

Nullspannungsschaltend

230 V/AC

110 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 91.95^*

Documents & téléchargements

Fiche technique

Fiche technique 1430778 Siemens Relais à semi-conducteurs 3RF20301AA42 30 A Tension de contact (max.): 230 V/AC à commutation au zéro de tension

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1430778 Siemens Relais à semi-conducteurs 3RF20301AA42 30 A Tension de contact (max.): 230 V/AC à commutation au zéro de tension

Description

Semiconductor relay, 1-phase 3RF2 Overall width 45 mm, 30 A 24-230 V / 4-30 V DC screw terminal solid-state relay SIRIUS 3RF20 for switching resistive/inductive loads, e.g. of heaters or valves in a bottling plant.
The devices are non-wearing and silent and are therefore ideal for noise-sensitive areas (offices, hospitals). They are also extremely reliable at high switching frequencies. The compact design saves space on the cooling surface. The solid-state relays can also be expanded for a wide range of applications by simply clicking on the standardized 3RF29 function modules. The devices are approved for worldwide use (e.g. IEC and UL/CSA).
The solid-state relays are available as single-phase devices in two widths, or as three-phase devices. They are available for different power ratings and rated operating voltages. Designed for AC or DC operation, they are available with screw, spring-type or ring terminal lug connections.
In addition to the 3RF29 function modules, control connectors and terminal covers are also available as accessories.
Simple, efficient and always up to date - SIRIUS modular system.
