Name: Siemens Contacteur à semi-conducteurs 3RF23301DA06 30 A Tension de contact (max.): 600 V/AC 1 pc(s)
Brand: Siemens
SKU: 2863500
Availability: BackOrder

Relais électronique de charge avec dissipateur thermique, blanc et noir, portant l'inscription 'SIRIUS'. Utilisé pour commander des charges électriques.

Un armoire électrique ouverte avec divers composants électriques et câbles, soigneusement disposés et câblés.

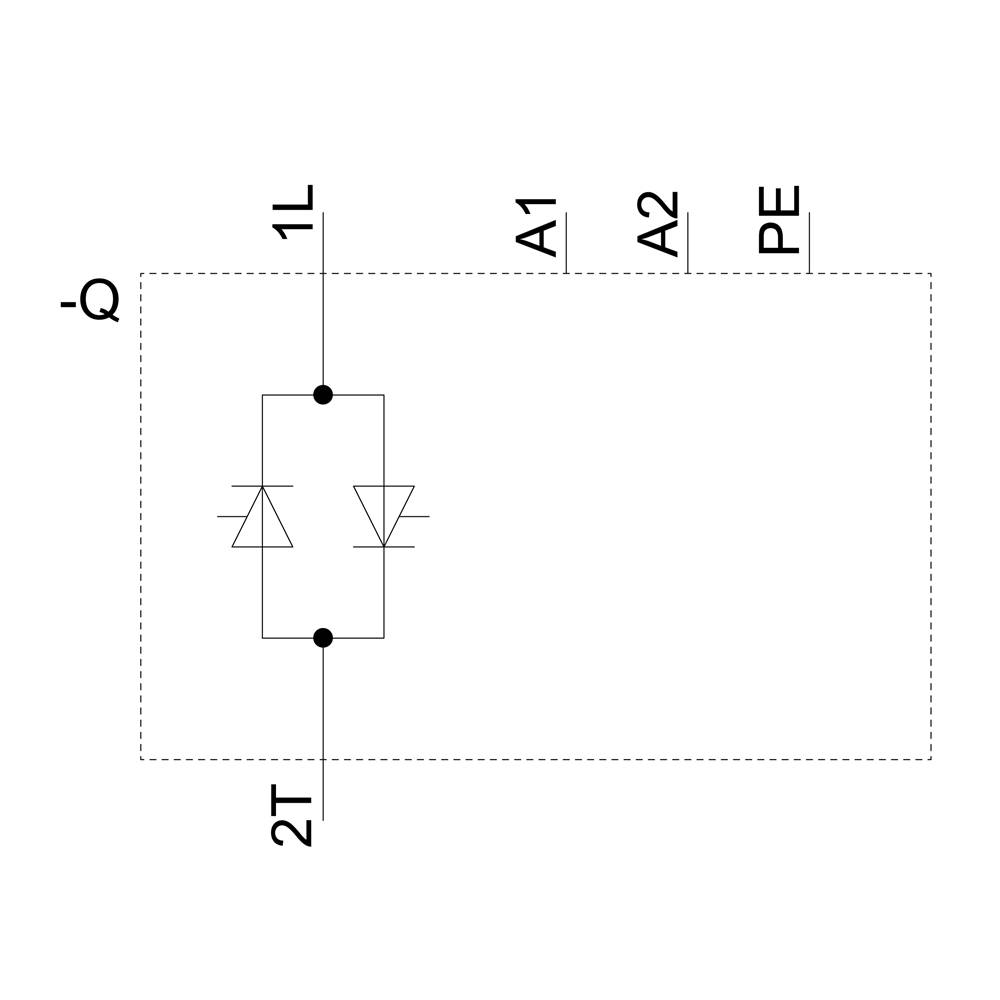

Symbole de commutation d'un redresseur à deux diodes, dessiné entre les bornes 1L et 2T. Désignations des bornes : A1, A2, PE.

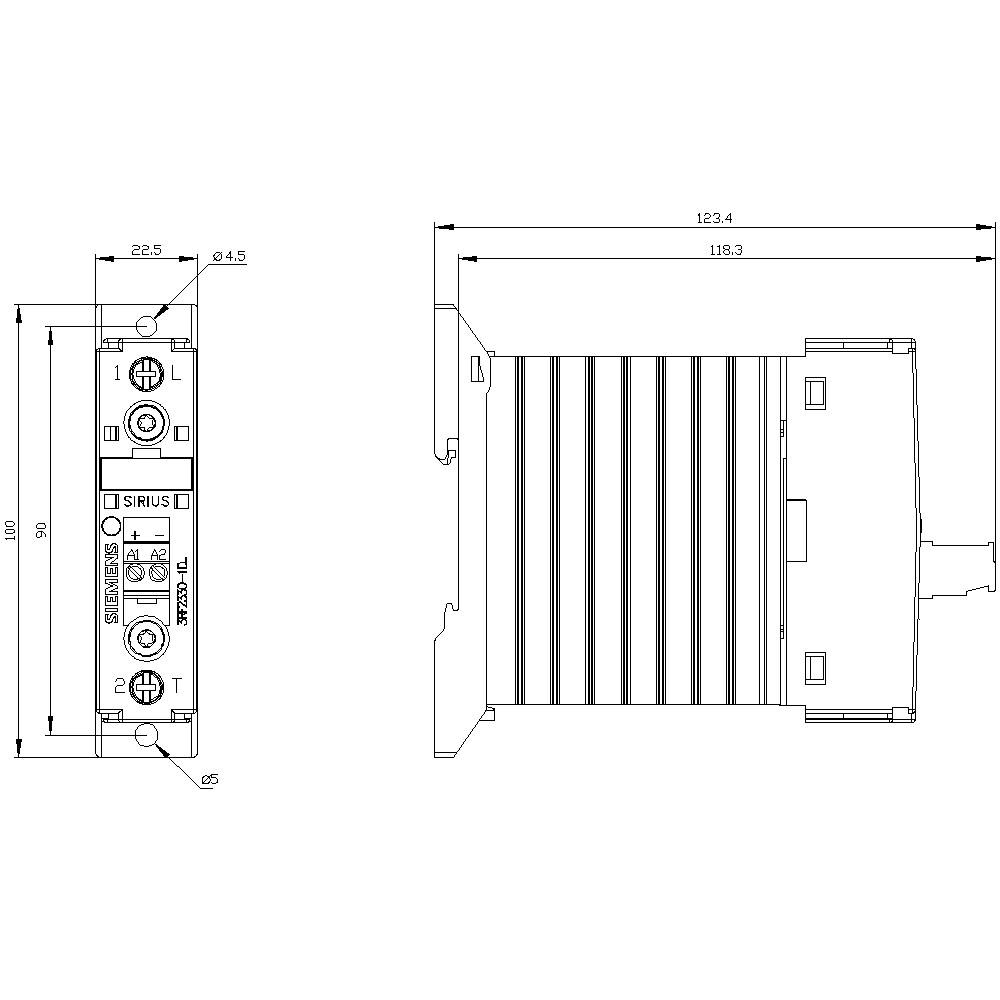

Schéma électrique pour un appareil avec dimensions, vue latérale montrant une hauteur de 100 mm, une largeur de 22,5 mm, une profondeur de 123,4 mm.

1/4

Photo non contractuelle

Type d'emballage

Single

Type de produit

Contacteur à semi-conducteurs

Tension de commande (min.)

15 V/DC

Tension de commande (max.)

24 V/DC

Tension de contact (max.)

600 V/AC

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le lun. 14 décembre

Nombre

Set(s)

Total (CHF 121.95 / pièce(s))

CHF 129.95

-6 %

CHF 121.95

Prix TVA incl.

uniquement CHF 15.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type de fixation : fixation par vis et par encliquetage sur rail DIN 35 mm
Fréquence de fonctionnement : 50/60 Hz
Tension d'isolement : 600 V
Modèle de produit : monophasé
Nombre de pôles: 1.

Type d'emballage: Single

Type de produit: Contacteur à semi-conducteurs

Type: 3RF2330-1DA06

Connexion: raccord à vis

Tension de commande (min.): 15 V/DC

Tension de commande (max.): 24 V/DC

Gamme de tension de commande: 15 - 24 V/DC

Courant de commande (max.): 15 mA

Courant de choc (max): 1150 A

Tension de contact (min.): 48 V/AC

Tension de contact (max.): 600 V/AC

Courant de charge (max.): 30 A

Tension de sortie minimale: 48 V

Tension de sortie maximale: 600 V/AC

Courant de sortie (max.): 30 A

Type de contact: 1 NO (T)

Température min.: -25 °C

Température max.: +60 °C

: IP20

Largeur: 22.5 mm

Hauteur: 100 mm

Profondeur: 123.5 mm

Conforme à la norme RoHS: oui

Courant continu (max.): 30 A

Contenu: 1 pc(s)

Tension nominale de commande: 24 V/DC

UKCA: non pertinent

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Ausgangsspannung (max.)

Kontaktart

Last-Strom (max.)

Schaltspannung (max.)

Steuerspannung (max.)

Steuerspannung (min.)

Siemens Halbleiterschütz 3RF23301DA06 30 A Schaltspannung (max.): 600 V/AC 1 St.

Code produit :2863500

Livraison le lun. 14 décembre

Conrad Electronic

Ce produit

600 V/AC

1 Schließer

30 A

600 V/AC

24 V/DC

15 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 121.95^*

Siemens Halbleiterschütz 3RF23101AA22 10.5 A Schaltspannung (max.): 230 V/AC Nullspannungsschaltend 1 St.

Code produit :2865223

Livraison le lun. 14 décembre

Conrad Electronic

230 V/AC

1 Schließer

10.5 A

230 V/AC

110 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 85.95^*

Siemens Halbleiterschütz 3RF23201AA26 20 A Schaltspannung (max.): 600 V/AC Nullspannungsschaltend 1 St.

Code produit :2863499

Livraison le lun. 14 décembre

Conrad Electronic

600 V/AC

1 Schließer

20 A

600 V/AC

230 V/AC

110 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 83.95^*

Siemens Halbleiterschütz 3RF23301AA04 30 A Schaltspannung (max.): 460 V/AC Nullspannungsschaltend 1 St.

Code produit :2865224

Livraison le mar. 3 novembre

3 Set(s)Conrad Electronic

460 V/AC

1 Schließer

30 A

460 V/AC

24 V/DC

15 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 67.95^*

Siemens Halbleiterschütz 3RF23401BA02 40 A Schaltspannung (max.): 230 V/AC Sofortschaltend 1 St.

Code produit :2863501

Livraison le lun. 14 décembre

Conrad Electronic

230 V/AC

1 Schließer

40 A

230 V/AC

24 V/DC

15 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 89.95^*

Siemens Halbleiterschütz 3RF24401AC45 40 A Schaltspannung (max.): 600 V/AC Nullspannungsschaltend 1 St.

Code produit :2863502

Livraison le lun. 14 décembre

Conrad Electronic

600 V/AC

3 Schließer

40 A

600 V/AC

30 V/DC

4 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 223.95^*

Siemens Halbleiterschütz 20 A Schaltspannung (max.): 460 V/AC Sofortschaltend 1 St.

Code produit :2261688

Indisponible

Conrad Electronic

460 V/AC

1 Schließer

20 A

460 V/AC

24 V/DC

15 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 57.95^*

Siemens Halbleiterschütz 20 A Schaltspannung (max.): 460 V/AC Sofortschaltend 1 St.

Code produit :2261689

Indisponible

Conrad Electronic

460 V/AC

1 Schließer

20 A

460 V/AC

230 V/AC

110 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 93.95^*

Siemens Halbleiterschütz 30 A Schaltspannung (max.): 460 V/AC Sofortschaltend 1 St.

Code produit :2261692

Indisponible

Conrad Electronic

460 V/AC

1 Schließer

30 A

460 V/AC

24 V/DC

15 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 60.95^*

Siemens Halbleiterschütz 3RF23101AA22 10.5 A Schaltspannung (max.): 230 V/AC Nullspannungsschaltend 1 St.

Code produit :2261685

Indisponible

Conrad Electronic

1 Schließer

10.5 A

230 V/AC

110 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 101.95^*

Documents & téléchargements

Fiche technique

Fiche technique 2863500 Siemens Contacteur à semi-conducteurs 3RF23301DA06 30 A Tension de contact (max.): 600 V/AC 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2863500 Siemens Contacteur à semi-conducteurs 3RF23301DA06 30 A Tension de contact (max.): 600 V/AC 1 pc(s)

Description

Contacteur semi-conducteur monophasé 3RF2 AC 51 / 30 A / 40 °C 48-600 V / DC 24 V protégé contre les courts-circuits jusqu'à 25 A avec tension de blocage B-Automat 1600 V contacteur semi-conducteur SIRIUS 3RF23 pour la commutation de charges ohmiques/inductives, par exemple de radiateurs ou de vannes dans un système de remplissage.
Les appareils fonctionnent sans usure et sans volume et sont donc parfaits pour Ideal dans les zones sensibles au bruit (bureaux, hôpitaux). Ils sont extrêmement fiables même avec des fréquences de commutation élevées. Comme le dissipateur thermique est déjà intégré, il peut être inséré directement dans l'armoire de commande. Sa construction compacte permet d'économiser de l'espace sur le rail DIN. Les contacteurs semi-conducteurs peuvent également être développés grâce aux modules de fonctions standards 3RF29 pour de nombreuses applications en cliquant simplement dessus. Les appareils sont homologués dans le monde entier (par ex. IEC et UL/CSA).
Les contacteurs semi-conducteurs sont disponibles en tant qu'appareils monophasés ou triphasés. Ils sont disponibles pour différentes puissances et tensions de fonctionnement. Conçus pour une utilisation AC ou DC, ils sont disponibles avec raccordement à vis, à ressort ou à cosse à anneau.
En plus des modules de fonction 3RF29, des connecteurs de commande et des caches de bornes sont également disponibles.
Simple, efficace, toujours à jour - le boîtier de construction SIRIUS.
