Name: Siemens 8WH10205FF00 Bloc de jonction à diode à 2 étages 5.2 mm raccord à vis beige 50 pc(s) Piece
Brand: Siemens
SKU: 2263869
Availability: BackOrder

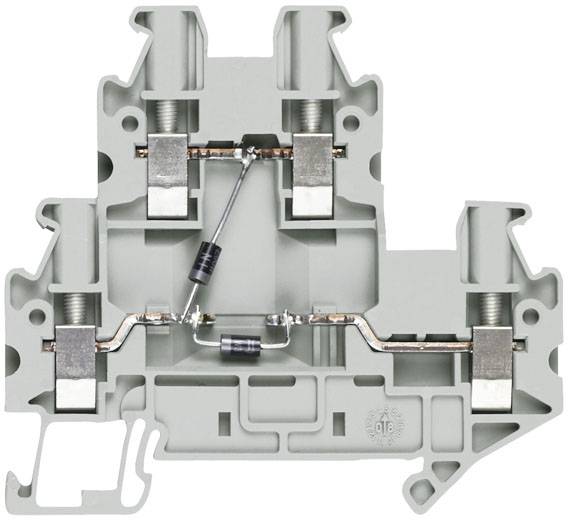

Borne électrique avec diode intégrée, montrant les connexions métalliques internes et les points de contact pour une conduction efficace.

Photo non contractuelle

Type d'emballage

Piece

Type de produit

Bloc de jonction à diode à 2 étages

Connexion

raccord à vis

Section câble flexible (max.)

2.5 mm²

Section de câble rigide (max.)

4 mm²

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le lun., 28 décembre 2026

Nombre (taille du paquet 50 pc(s))

Set(s)

Total (CHF 10.10 / pièce(s))

CHF 504.95

Prix TVA incl.

Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Two-tier diode terminal with screw terminal Terminal size 2.5 mm2 Terminal wi...

Notre service pour vous

Caractéristiques techniques

Section de conducteur connectable / à fils fins / avec finition de fil / maximum : 2,5 mm²
section de conducteur connectable / à fils fins / avec finition de fil / minimum : 0,14 mm²
nombre de points de serrage / par niveau de serrage : 2
couple de serrage / pour raccordement à vis / maximum : 0,8 Nm
/ pour raccordement à vis / minimum : 0,6 Nm
type de fixation : Rail DIN 35 mm
classe de inflammabilité UL 94 : V0
hauteur / pour un montage à faible hauteur : 65 mm
pas de bornes : 5,2 mm
matériau / du corps isolant :
position thermoplastique / borne de raccordement :
composants latéraux / requis / plaque de raccordement : oui
température ambiante / pendant le fonctionnement / max. : 55 °C
température ambiante / pendant le fonctionnement / minimum : -25 °C.

Type d'emballage: Piece

Type de produit: Bloc de jonction à diode à 2 étages

Spécificités: avec borne à vis

Connexion: raccord à vis

Section de câble flexible (min.): 0.14 mm²

Section câble flexible (max.): 2.5 mm²

Section min. de câble rigide: 0.14 mm²

Section de câble rigide (max.): 4 mm²

Largeur de la borne: 5.2 mm

Nbr de rangées: 2

Couleur: beige

Courant nominal: 24 A

Courant nominal - arrondi: 24 A

Tension nominale: 800 V

Longueur dénudée (max.): 9 mm

Référence fabricant: 8WH10205FF00

Contenu: 50 pc(s)

Type: 8WH1020-5FF00

Dim.: (L x l x H) 69.9 x 5.2 x 65 mm

Largeur: 5.2 mm

Hauteur: 65 mm

Longueur: 69.9 mm

Conforme à la norme RoHS: oui

Poids: 16 g

Classe d'inflammabilité: V0

Couleur de l'élément d'actionnement: beige

Matériau d'isolation: thermoplastique

: DIN rail (top hat rail) 35 mm

: Grey

: 7.72

: 69.9 mm

: 64.3 mm

: 500 V

: 69.9 m

: V0

: 5.2 mm

: 65 mm

: VRAI

: Screw connection

: Screw connection

: 2

: 2

: FAUX

: Thermoplastic

: 24 A

: FAUX

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 2263869 Siemens 8WH10205FF00 Bloc de jonction à diode à 2 étages 5.2 mm raccord à vis beige 50 pc(s) Piece

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2263869 Siemens 8WH10205FF00 Bloc de jonction à diode à 2 étages 5.2 mm raccord à vis beige 50 pc(s) Piece

Description

Two-tier diode terminal with screw terminal Terminal size 2.5 mm2 Terminal width 5.2 mm Color gray with diodes Passage from top to bottom L and bottom R to bottom L Terminal block connection technology for various industrial applications and modern building installation from Siemens. Regardless of whether you decide on the screw-type, spring-loaded, push-in or quick connection: All of the connection technologies can be freely combined. The labeling and test accessories are standardized and can be used interchangeably. Many applications can be implemented in industry, functional and residential buildings with the terminal blocks from SIEMENS. This gives you access to the right connection technology for every connection system. Key features of the Siemens row terminals: 1. Permanently safe contact. 2. Easy to disconnect connection of electrical connections such as cables and wires. 3. Implementation of a large number of applications. 4. User-friendly and easy installation and connection technology. 5. Comprehensive and standardized accessories. 6. Reliable safety during installation with standard touch protection. 7. Optimized technology for your safety - only from Siemens.
