Name: Siemens 6FX50028QN081FA0 Câble de raccordement M17 SPEEDCON mâle, droit 50.00 m 1 pc(s)
Brand: Siemens
SKU: 2812983
Availability: BackOrder

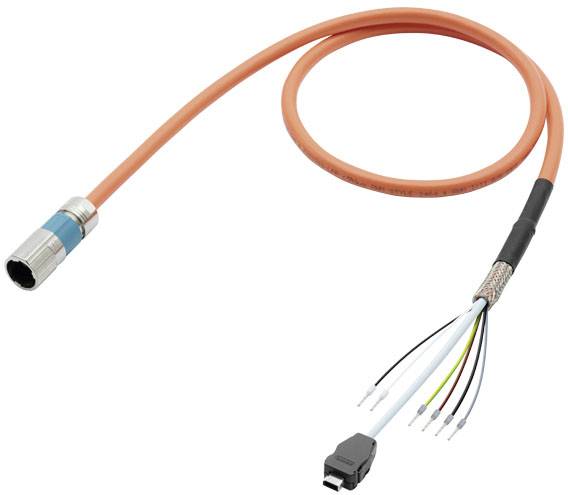

Un câble orange avec une fiche métallique ronde à une extrémité et des fils de couleur dénudés à l'autre extrémité.

Photo non contractuelle

Type de produit

Câble de raccordement

Forme

mâle, droit

Coté A

M17 mâle, droit

Coté de raccordement B

Connecteur mâle IX

Longueur de câble

50.00 m

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 4 décembre

Nombre

pièce(s)

Total (CHF 544.95 / pièce(s))

CHF 544.95

Prix TVA incl.

Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

MOTION-CONNECT 500, solution à câble unique OCC, ligne de base

Notre service pour vous

Caractéristiques techniques

Poids net : 8.05 kgDomaine d'application : pour le convertisseur servo SINAMICS S210 et le servomoteur SIMOTICS S-1FK2Type d'isolation : sans CFC/siliconeRayon de courbure / pour un câble mal fixé : 25.5 mmCharge de traction / avec câble en mouvement : 20 N/mm²Charge de traction / avec câble fixe : 50 N/mm²

Type: 6FX5002-8QN08-1FA0

Type de produit: Câble de raccordement

Forme: mâle, droit

Coté A: M17 mâle, droit

Coté de raccordement B: Connecteur mâle IX

Longueur de câble: 50.00 m

Materiau de la gaine: PVC

Tension nominale: 600 V
1000 V

Section de raccordement (max.): 0.75 mm²

Ø extérieur: 10.5 mm

Section de câble (câblage capteur/actioneeur): 0.75 mm²

Connexion: connecteur mâle M12

Couleur: orange

Type de filetage côté du raccordement: M17 SPEEDCON

Type de filetage connexion des câbles et montage: M17 SPEEDCON

Couleur du câble: orange

Section max.: 0.75 mm²

Spécificités: sans silicone

Température min.: -20 °C

Température max.: +80 °C

Type de fermeture: Speedcon

Référence fabricant: 6FX50028QN081FA0

Contenu: 1 pc(s)

Diamètre de câble: 10.5 mm

Ø câble max.: 10.5 mm

Gamme de Ø de câble: 10.5 mm (max)

Conforme à la norme RoHS: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Kabellänge

Nennspannung

Siemens 6FX30022CT201AD0 Sensor-/Aktor-Anschlussleitung 3.00 m 1 St.

Code produit :2862107

Livraison le ven. 27 novembre

Conrad Electronic

3.00 m

30 V

pièce(s)

Min.: 1

Multiples: 1

CHF 75.95^*

Siemens 6FX30022CT201AF0 Sensor-/Aktor-Anschlussleitung 5.00 m 1 St.

Code produit :2862110

Livraison le ven. 27 novembre

Conrad Electronic

5.00 m

30 V

pièce(s)

Min.: 1

Multiples: 1

CHF 83.95^*

Siemens 6FX30022CT201BA0 Sensor-/Aktor-Anschlussleitung 10.00 m 1 St. Piece

Code produit :2862098

Livraison le ven. 27 novembre

Conrad Electronic

10.00 m

30 V

pièce(s)

Min.: 1

Multiples: 1

CHF 107.95^*

Siemens 6FX30022CT201CA0 Sensor-/Aktor-Anschlussleitung 20.00 m 1 St. Piece

Code produit :2862109

Livraison le ven. 27 novembre

Conrad Electronic

20.00 m

30 V

pièce(s)

Min.: 1

Multiples: 1

CHF 153.95^*

Siemens 6FX30022DB101AD0 Sensor-/Aktor-Anschlussleitung 3.00 m 1 St. Piece

Code produit :2862099

Livraison le ven. 27 novembre

Conrad Electronic

3.00 m

30 V

pièce(s)

Min.: 1

Multiples: 1

CHF 91.95^*

Siemens 6FX30022DB101AF0 Sensor-/Aktor-Anschlussleitung 5.00 m 1 St. Piece

Code produit :2862111

Livraison le ven. 27 novembre

Conrad Electronic

5.00 m

30 V

pièce(s)

Min.: 1

Multiples: 1

CHF 101.95^*

Siemens 6FX30022DB101AH0 Sensor-/Aktor-Anschlussleitung 7.00 m 1 St.

Code produit :2862112

Livraison le ven. 27 novembre

Conrad Electronic

7.00 m

30 V

pièce(s)

Min.: 1

Multiples: 1

CHF 149.95^*

Siemens 6FX30022DB101BA0 Sensor-/Aktor-Anschlussleitung 10.00 m 1 St. Piece

Code produit :2862113

Livraison le ven. 27 novembre

Conrad Electronic

10.00 m

30 V

pièce(s)

Min.: 1

Multiples: 1

CHF 125.95^*

Siemens 6FX30022DB101BF0 Sensor-/Aktor-Anschlussleitung 15.00 m 1 St. Piece

Code produit :2862114

Livraison le jeu. 17 décembre

Conrad Electronic

15.00 m

30 V

pièce(s)

Min.: 1

Multiples: 1

CHF 143.95^*

Siemens 6FX30022DB101CA0 Sensor-/Aktor-Anschlussleitung 20.00 m 1 St.

Code produit :2862124

Livraison le ven. 27 novembre

Conrad Electronic

20.00 m

30 V

pièce(s)

Min.: 1

Multiples: 1

CHF 161.95^*

Documents & téléchargements

Fiche technique

Fiche technique 2812983 Siemens 6FX50028QN081FA0 Câble de raccordement M17 SPEEDCON mâle, droit 50.00 m 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2812983 Siemens 6FX50028QN081FA0 Câble de raccordement M17 SPEEDCON mâle, droit 50.00 m 1 pc(s)

Description

Câble à câble unique composé de 4G0,75+2x0,5+4x0,2 C mâle Speed-Connect M17 conducteurs avec câble de données Aderendhuelse avec connecteur IX UL/CSA DESINA motion-Connect 500 DMAX=10,5 MM, longueur (m)=50 One Cable Connection (OCC) MOTION-CONNECT la connexion simple, rapide et sûre pour le convertisseur servo SINAMICS S210 et le servomoteur SIK2. Le servomoteur et le convertisseur servo sont reliés par un seul câble au lieu des deux ou trois câbles habituels. Cette technique à câble unique avec raccord RAPIDE SPEED-CONNECT réunit la puissance, la connexion du transmetteur et la commande de frein en une seule ligne. Il en résulte certains avantages, par exemple le transfert rapide d'une seule ligne et d'une salle d'installation réduite Espace nécessaire pour le passage des câbles. Il est également avantageux de ne nettoyer qu'un seul câble, en particulier dans les industries où les exigences d'hygiène sont élevées. Le câble peut également être commandé avec précision au décimètre et dispose d'un moteur M17 ou M17 Connecteur M12 (le plus petit connecteur OCC dans le monde). Un montage simple permet le moteur compact avec une petite fiche pivotante, même dans des endroits exigus. Le câble est conçu de manière réversible selon le type de protection IP20 et du côté moteur selon le type de protection IP65. Technologie de connexion optimisée par OCC (One Cable Connection)
