Name: Siemens 5SV13164KK16 Interrupteur différentiel/Disjoncteur de protection 16000 mA 0.03 A 230 V
Brand: Siemens
SKU: 2388770
Availability: InStock

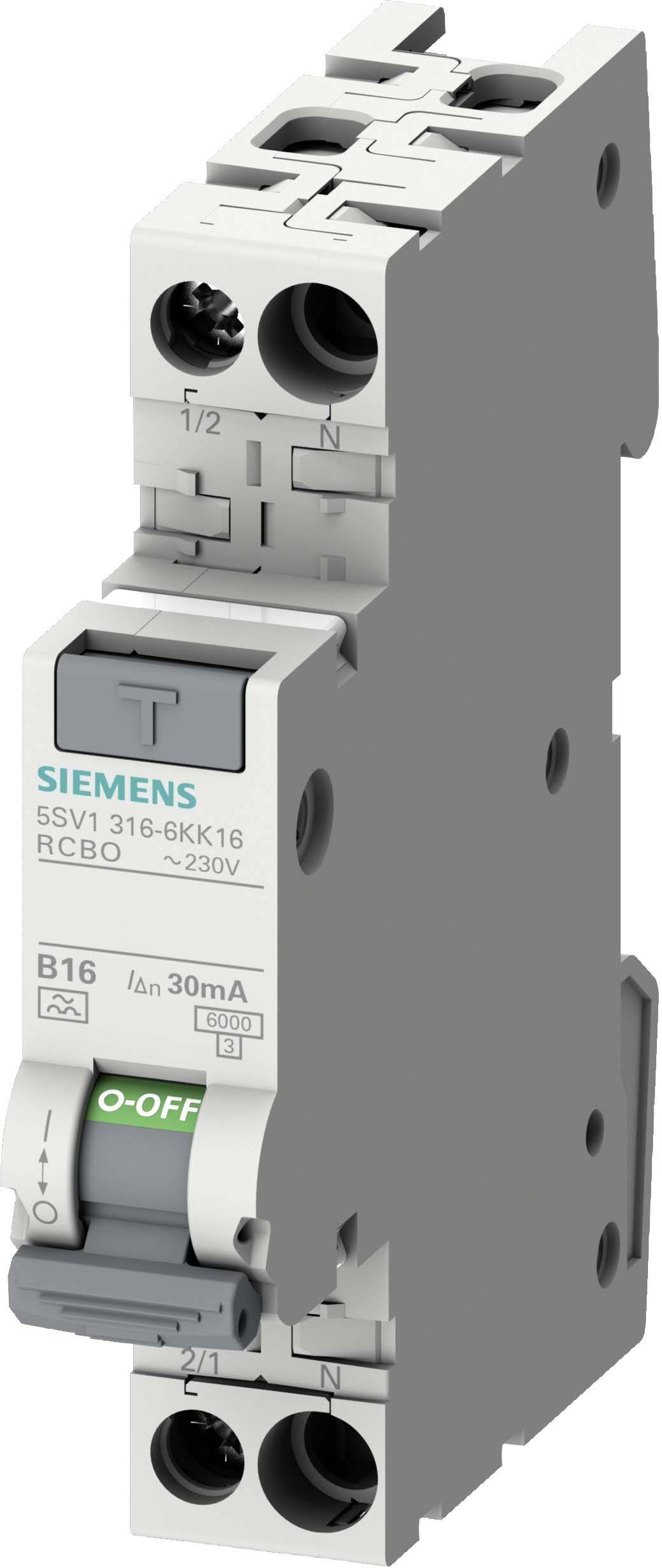

Représentation 3D du 'Siemens 5SV1 316-6KK16 RCBO', montrant la face avant avec la position du commutateur, les informations du modèle et les détails techniques.

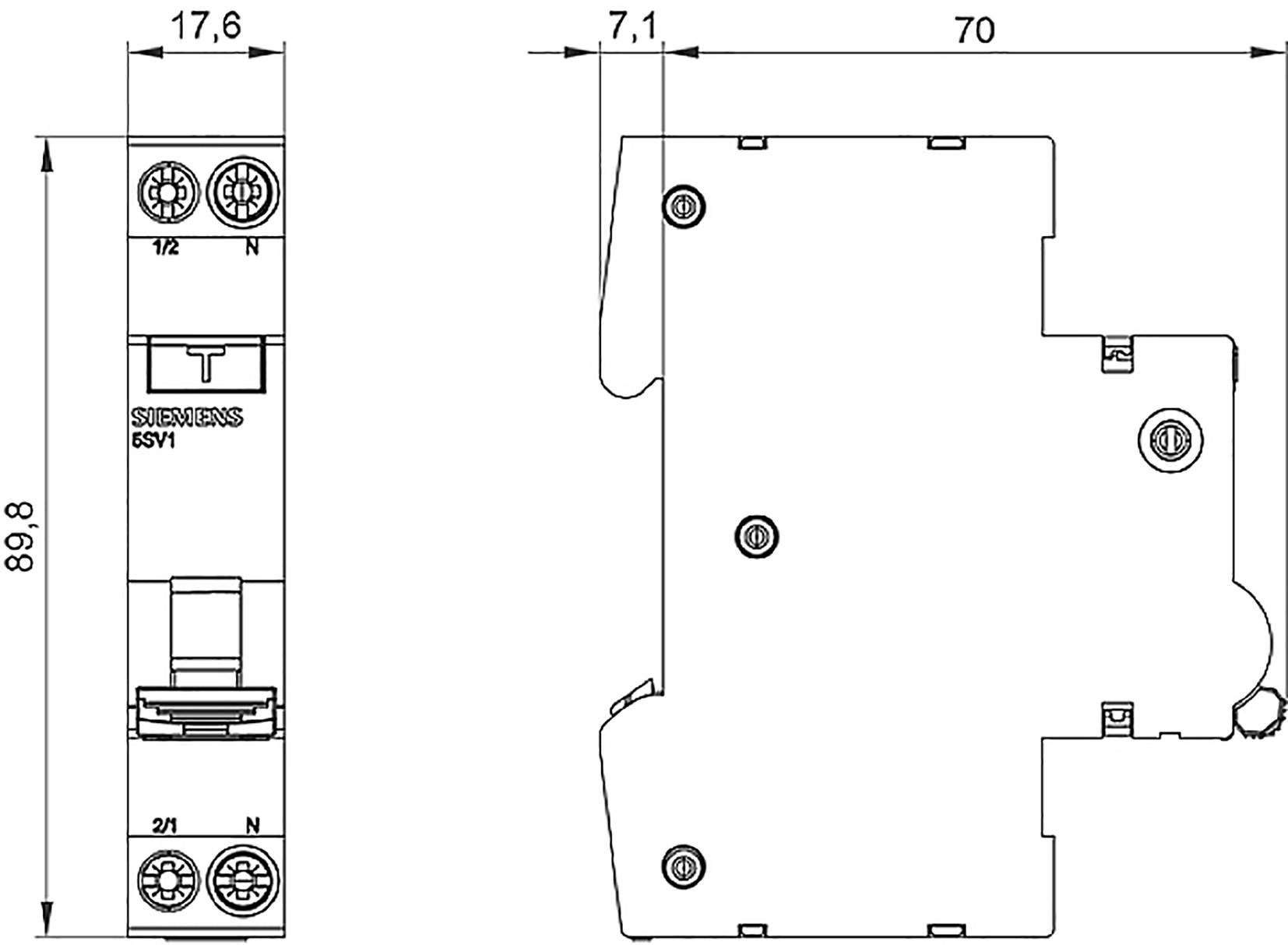

Dessin technique d'un interrupteur électrique de Siemens, montrant les vues de face et de dessus avec les dimensions : 89,8 mm de hauteur, 17,6 mm de largeur.

Plan de commutation de vanne hydraulique : Un vérin à simple effet avec deux distributeurs, les positions de commutation et les numéros de raccordement sont indiqués.

Plan schématique d'un système hydraulique avec vannes et symboles de commutation.

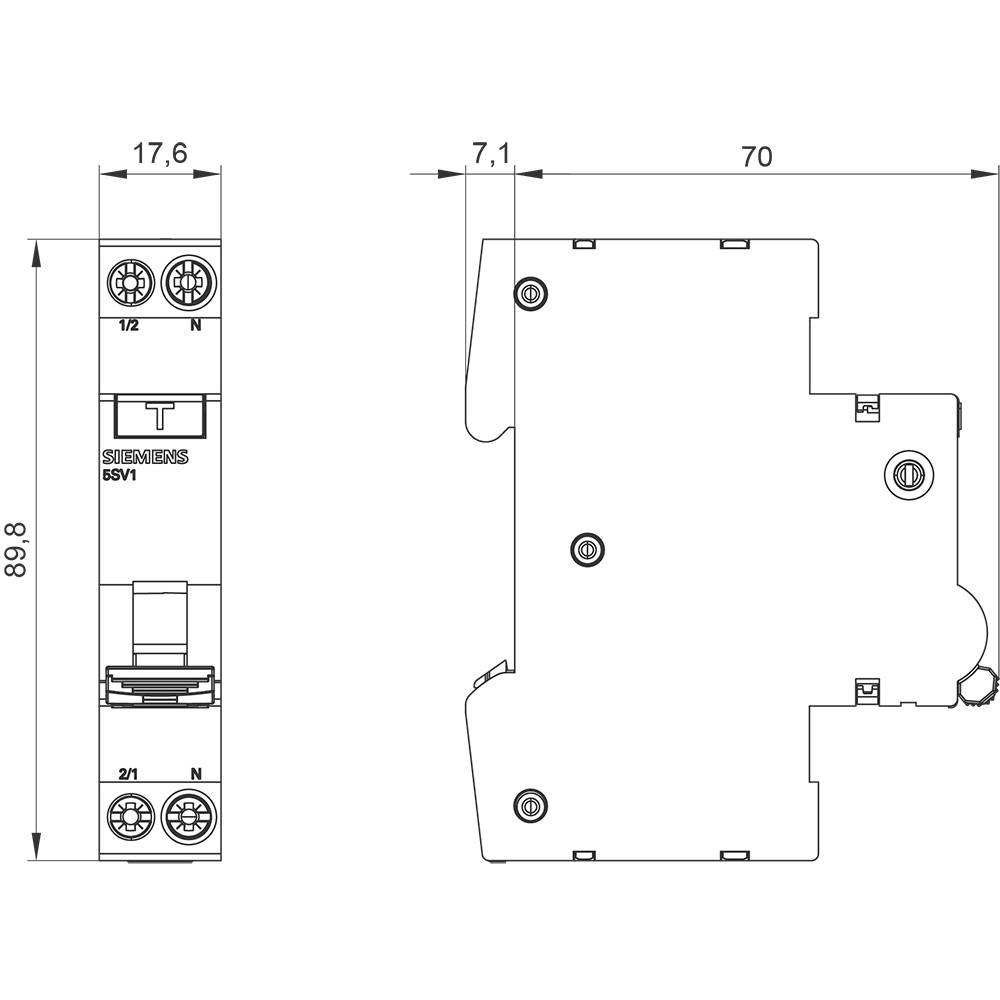

Schéma d'un disjoncteur électrique. Dimensions indiquées : 89,8 mm de hauteur, 17,6 mm de largeur, 70 mm de profondeur. Nom de marque sur le boîtier.

1/5

Photo non contractuelle

Type de produit

Interrupteur différentiel/Disjoncteur de protection

Nombre de pôles

Fusion

Courant différentiel nominal

0.03 A

Courant nominal - arrondi

16 A

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 30 octobre

12 pièce(s)

Nombre

pièce(s)

Total (CHF 101.95 / pièce(s))

CHF 101.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Modèle: Ultra-résistant K

Type de produit: Interrupteur différentiel/Disjoncteur de protection

Nombre de pôles: 1

Fusion: C

Courant différentiel nominal: 0.03 A

Conforme à la norme RoHS: oui

Couleur: multicolore

Dim.: (l x H x P) 18 x 90 x 70 mm

Contenu: 1 pc(s)

Courant nominal: 16000 mA

Courant nominal - arrondi: 16 A

Capacité de coupure: 6 kA

Alim.: 230 V

Tension nominale: 230 V

Largeur: 18 mm

Hauteur: 90 mm

Profondeur: 70 mm

Poids: 0

: AC

: 70 mm

: 16 A

: 230 V

: C

: 253 V

: 0.03 A

: F

: 3 kA

: 3

: 2

: 2

: 1

: IP20

: 1

: VRAI

: 10 kA

: VRAI

: 2

: VRAI

: 4

: 6

: Other

: 6

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 2388770 Siemens 5SV13164KK16 Interrupteur différentiel/Disjoncteur de protection 16000 mA 0.03 A 230 V

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2388770 Siemens 5SV13164KK16 Interrupteur différentiel/Disjoncteur de protection 16000 mA 0.03 A 230 V

Description

Disjoncteur différentiel combiné compact 1P+N 6 kA type A 30 mA C16. Le disjoncteur FI est le dispositif de protection contre les courants de défaut pour la protection contre les contacts. Ces dispositifs brevetés par Siemens constituent des composants de protection SENTRON essentiels pour l'installation électrique, car ils empêchent les électrocutions potentiellement mortelles en coupant les courants de défaut contre la terre. Il est possible d'éteindre les incendies d'origine électrique dès leur formation. Une coupure rapide assure votre protection, en cas de contact direct avec des pièces sous tension ou de contact indirect avec des équipements. Les disjoncteurs différentiels Siemens 5SV se distinguent principalement par : 1. Une protection complète des personnes et des biens contre les chocs électriques. 2. Qu'il s'agisse de courants résiduels sinusoïdaux en courant alternatif ou de courants résiduels lisses en courant continu, Siemens propose le type de disjoncteur adapté ainsi que des modèles spéciaux pour toutes les exigences. 3. Une sécurité accrue lors de l'installation grâce à la protection contre les contacts de série. 4. Desserrage sans outil du rail DIN ou de la barre omnibus grâce à une commande manuelle à coulisse pratique. 5. Le code DataMatrix situé à l'avant de l'appareil fournit toutes les informations relatives au disjoncteur FI. 6. Protection conforme aux normes : les disjoncteurs différentiels sont conformes aux dispositions de la norme DIN VDE. 7. Une technique optimale pour votre sécurité, proposée uniquement par Siemens.
