Name: Siemens 3NP11611DA10 Interrupteur-sectionneur à fusibles Taille du fusible = 3 630 A 240 V/AC, 120 V/DC 1 pc(s)
Brand: Siemens
SKU: 2864093
Availability: BackOrder

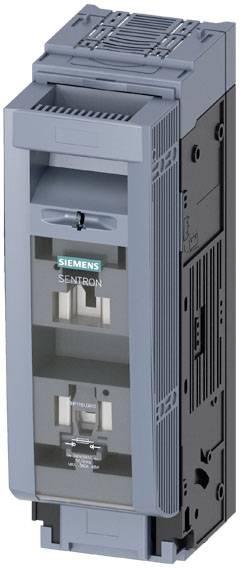

Un disjoncteur Siemens Sentron gris. Il sert à protéger les installations électriques, conçu de manière compacte pour des applications industrielles.

Diagramme d'un champ électrique avec deux lignes parallèles, charge -Q sur le côté gauche, angle θ au centre, points 1 et 2.

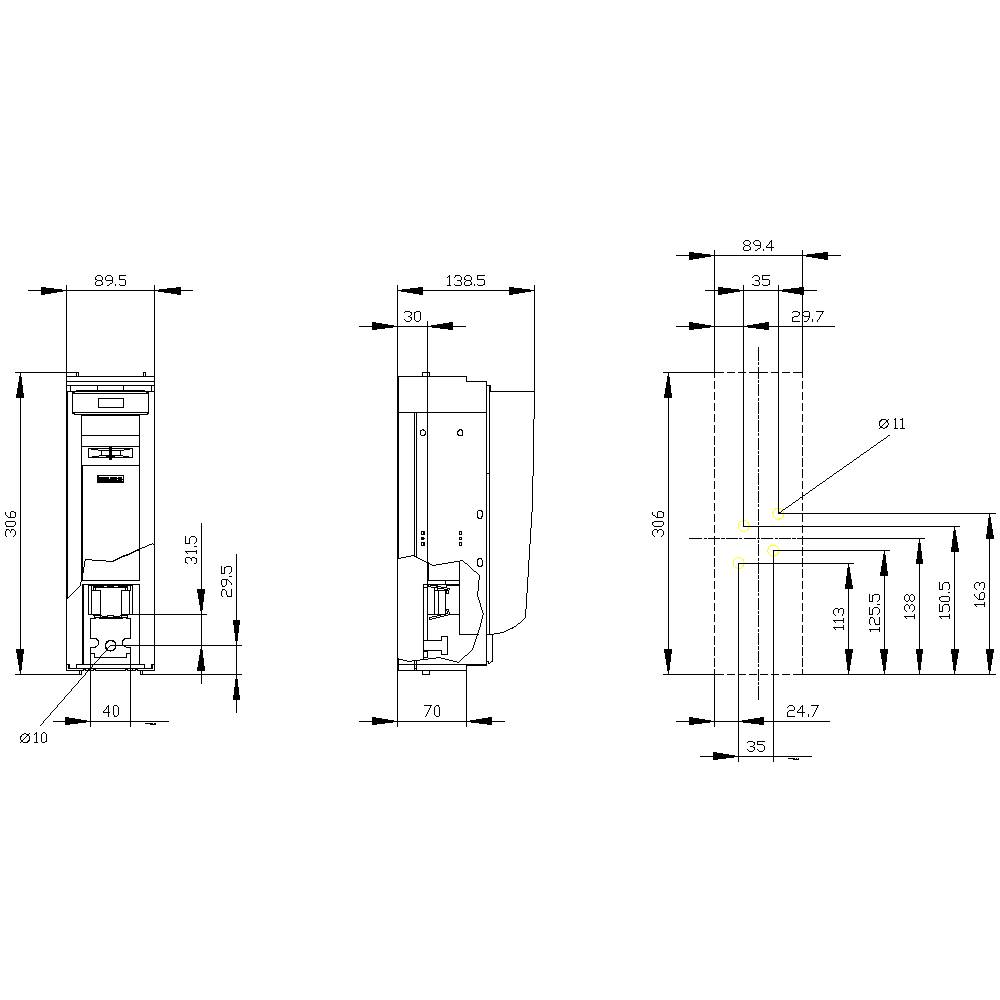

Dessin technique d'un appareil avec vues de face, de côté et des détails. Dimensions et mesures en millimètres incluses.

1/3

Photo non contractuelle

Type de produit

Interrupteur-sectionneur à fusibles

Taille du fusible

Nombre de pôles

Courant nominal - arrondi

630 A

Modèle

Plan de recouvrement 70 mm

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mer. 2 décembre

Nombre

Set(s)

Total (CHF 161.95 / pièce(s))

CHF 161.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type de connexion électrique / pour circuit principal : connexion de rail
Type de technique de raccordement : connexion plate
Type d'actionneur : poignée de couvercle
Couple de serrage / pour raccordement à vis / minimum : 10 Nm
Couple de serrage / pour raccordement à vis / maximum : 12 Nm
Type d'appareil : pour montage et montage sur plaque de montage
Taille de la languette de séparation : 3 et 2
Type de fixation : fixation au sol
Convient à l'utilisation / coupe-circuit : oui
Convient à l'utilisation / interrupteur de sécurité : oui
Adapté à l'utilisation / interrupteur d'entretien / de réparation : oui
Position de montage : horizontale/verticale
Durée de vie mécanique (cycles de commutation) / typique : 1000
Position / de l'actionneur : avant
EQUIPEMENT / verrouillage du produit : oui
Propriété du produit / plombable : oui
Extension du produit / commutateur auxiliaire : oui
Extension du produit / en option / possibilité de fermeture : oui
Extension du produit / en option / surveillance des fusibles : oui
Indice de protection IP : IP40
Indice de protection IP / avec interrupteur fermé / avec cache ou cache-câble : IP40
Indice de protection IP / avec interrupteur fermé / sans cadre ni gaine de câble : IP30
Indice de protection IP / ouvert : IP20
Résistance à l'onde de choc : 8 kV
Température ambiante / pendant le fonctionnement / minimale : -25 °C.
Température ambiante / pendant le fonctionnement / max. : 55 °C.
Puissance dissipée / maximum : 78 W.
Degré de pollution : 3
Tension d'isolement : 690 V
Section de conducteur connectable / pour contacts principaux / multibrins / minimum : 120 mm²
Section de conducteur connectable / pour contacts principaux / plusieurs fils / maximum : 300 mm²
Section de conducteur connectable / pour contacts principaux / à un ou plusieurs fils / minimale : 120 mm²
Section de conducteur connectable / pour contacts principaux / à un ou plusieurs fils / maximum : 300 mm²
Type de section de conducteur connectable / de conducteur lamelé / maximum 40 x 18 mm

Modèle: Plan de recouvrement 70 mm

Type de produit: Interrupteur-sectionneur à fusibles

Taille du fusible: 3

Nombre de pôles: 1

Conforme à la norme RoHS: oui

Dim.: (l x H x P) 89.4 x 306 x 138.5 mm

Contenu: 1 pc(s)

Courant nominal: 630 A

Courant nominal - arrondi: 630 A

Tension nominale: 240 V/AC
120 V/DC

Largeur: 89.4 mm

Hauteur: 306 mm

Profondeur: 138.5 mm

UKCA: non pertinent
