Name: Siemens 3NP11441DA20 Interrupteur-sectionneur à fusibles Taille du fusible = 1 250 A 690 V/AC, 440 V/DC 1 pc(s)
Brand: Siemens
SKU: 2864080
Availability: BackOrder

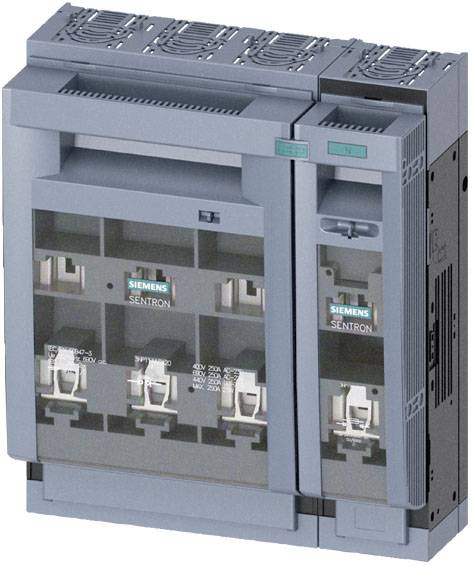

Disjoncteur industriel Siemens avec boîtier gris, adapté pour les tensions élevées.

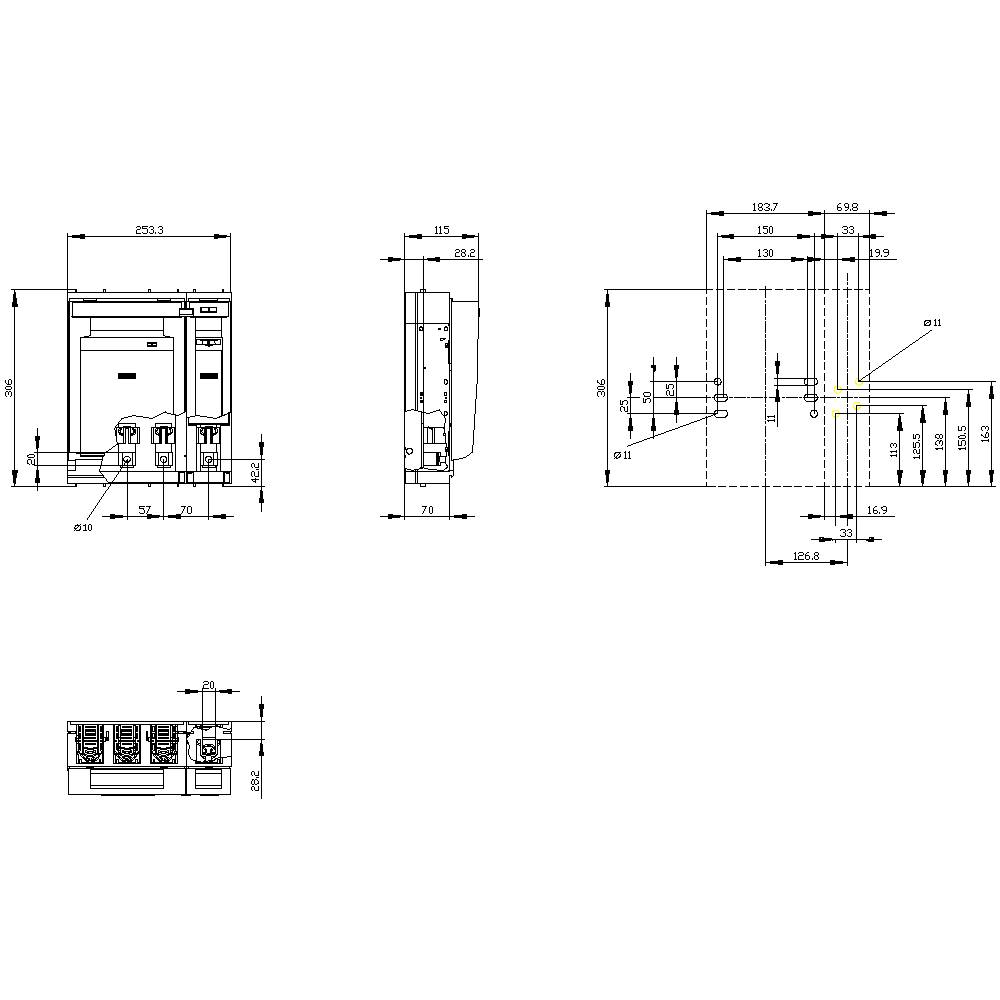

Dessin technique d'un interrupteur électrique avec des dimensions détaillées en millimètres, vue de face et de côté, ainsi que les positions de raccordement.

1/2

Photo non contractuelle

Type de produit

Interrupteur-sectionneur à fusibles

Taille du fusible

Nombre de pôles

Courant nominal - arrondi

250 A

Modèle

Plan de recouvrement 70 mm

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mer. 2 décembre

Nombre

Set(s)

Total (CHF 291.95 / pièce(s))

CHF 291.95

Prix TVA incl.

Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type de connexion électrique / pour circuit principal : borne de châssis
Type d'actionneur : poignée de couvercle
Couple de serrage / pour raccordement à vis / minimum : 10 Nm
Couple de serrage / pour raccordement à vis / maximum : 10 Nm
Type d'appareil : pour montage et montage sur plaque de montage
Taille de la languette de séparation : 1 et 0
Type de fixation : fixation au sol
Convient à l'utilisation / coupe-circuit : oui
Convient à l'utilisation / interrupteur de sécurité : oui
Adapté à l'utilisation / interrupteur d'entretien / de réparation : oui
Position de montage : horizontale/verticale
Durée de vie mécanique (cycles de commutation) / typique : 1600
Position / de l'actionneur : avant
EQUIPEMENT / verrouillage du produit : oui
Propriété du produit / plombable : oui
Extension du produit / commutateur auxiliaire : oui
Extension du produit / en option / possibilité de fermeture : oui
Extension du produit / en option / surveillance des fusibles : oui
Extension du produit / en option / surveillance de panne de phase : oui
Extension du produit / en option / surveillance de protection contre les surtensions : oui
Indice de protection IP : IP40
Indice de protection IP / avec interrupteur fermé / avec cache ou cache-câble : IP40
Indice de protection IP / avec interrupteur fermé / sans cadre ni gaine de câble : IP30
Indice de protection IP / ouvert : IP20
Résistance à l'onde de choc : 8 kV
Température ambiante / pendant le fonctionnement / minimale : -25 °C.
Température ambiante / pendant le fonctionnement / max. : 55 °C.
Puissance dissipée / maximum : 101 W.
Degré de pollution : 3
Tension d'isolement : 690 V
Section de conducteur connectable / pour contacts principaux / multibrins / minimum : 70 mm²
Section de conducteur connectable / pour contacts principaux / multibrins / maximum : 185 mm²
Section de conducteur connectable / pour contacts principaux / à un ou plusieurs fils / minimale : 70 mmm²
Section de conducteur connectable / pour contacts principaux / à un ou plusieurs fils / maximum : 185 mm²
Section de conducteur connectable / pour contacts principaux / fils fins / avec finition de fil / minimum : 70 mmm²
Section de conducteur connectable / pour contacts principaux / fils fins / avec finition de fil / maximum : 120 mm²
Type de section de conducteur connectable / de conducteur lamelé / maximum 20 x 10 mm

Modèle: Plan de recouvrement 70 mm

Type de produit: Interrupteur-sectionneur à fusibles

Taille du fusible: 1

Nombre de pôles: 4

Conforme à la norme RoHS: oui

Dim.: (l x H x P) 253.7 x 306 x 116 mm

Contenu: 1 pc(s)

Courant nominal: 250 A

Courant nominal - arrondi: 250 A

Tension nominale: 690 V/AC
440 V/DC

Largeur: 253.7 mm

Hauteur: 306 mm

Profondeur: 116 mm

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Polzahl

Nennstrom - gerundet

Siemens 3NC1091 Sicherungslasttrennschalter 32 A 690 V/AC, 800 V/DC 12 St.

Code produit :2262479

Livraison le jeu. 5 novembre

2 Set(s)Conrad Electronic

32 A

pièce(s)

Min.: 1

Multiples: 1

CHF 135.95^*

Siemens 3NJ41013BF01 Sicherungslasttrennschalter Sicherungsgröße = 0 160 A 690 V/AC, 440 V/DC 1 St.

Code produit :2862199

Livraison le mer. 2 décembre

Conrad Electronic

160 A

pièce(s)

Min.: 1

Multiples: 1

CHF 135.95^*

Siemens 3NJ41033CF02 Sicherungslasttrennschalter Sicherungsgröße = 00 160 A 690 V/AC, 440 V/DC 1 St.

Code produit :2862200

Livraison le mar. 15 décembre

Conrad Electronic

160 A

pièce(s)

Min.: 1

Multiples: 1

CHF 554.95^*

Siemens 3NJ41033CF12 Sicherungslasttrennschalter Sicherungsgröße = 00 160 A 690 V/AC, 440 V/DC 1 St.

Code produit :2862201

Livraison le mar. 15 décembre

Conrad Electronic

160 A

pièce(s)

Min.: 1

Multiples: 1

CHF 609.95^*

Siemens 3NJ41213BF01 Sicherungslasttrennschalter Sicherungsgröße = 1 250 A 690 V/AC, 440 V/DC 1 St.

Code produit :2862202

Livraison le mer. 2 décembre

Conrad Electronic

250 A

pièce(s)

Min.: 1

Multiples: 1

CHF 245.95^*

Siemens 3NJ41233BT01 Sicherungslasttrennschalter Sicherungsgröße = 1 250 A 690 V/AC, 440 V/DC 1 St.

Code produit :2862203

Livraison le mer. 2 décembre

Conrad Electronic

250 A

pièce(s)

Min.: 1

Multiples: 1

CHF 277.95^*

Siemens 3NJ41233CF01 Sicherungslasttrennschalter Sicherungsgröße = 1 250 A 690 V/AC, 440 V/DC 1 St.

Code produit :2862204

Livraison le mer. 2 décembre

Conrad Electronic

250 A

pièce(s)

Min.: 1

Multiples: 1

CHF 704.95^*

Siemens 3NJ41233CF11 Sicherungslasttrennschalter Sicherungsgröße = 1 250 A 690 V/AC, 440 V/DC 1 St.

Code produit :2862205

Livraison le mar. 15 décembre

Conrad Electronic

250 A

pièce(s)

Min.: 1

Multiples: 1

CHF 684.95^*

Siemens 3NJ41333BF01 Sicherungslasttrennschalter Sicherungsgröße = 2 400 A 690 V/AC, 440 V/DC 1 St.

Code produit :2862206

Livraison le mer. 2 décembre

Conrad Electronic

400 A

pièce(s)

Min.: 1

Multiples: 1

CHF 255.95^*

Siemens 3NJ41333BT01 Sicherungslasttrennschalter Sicherungsgröße = 2 400 A 690 V/AC, 440 V/DC 1 St.

Code produit :2862207

Livraison le mer. 2 décembre

Conrad Electronic

400 A

pièce(s)

Min.: 1

Multiples: 1

CHF 283.95^*

Documents & téléchargements

Fiche technique

Fiche technique 2864080 Siemens 3NP11441DA20 Interrupteur-sectionneur à fusibles Taille du fusible = 1 250 A 690 V/AC, 440 V/DC 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2864080 Siemens 3NP11441DA20 Interrupteur-sectionneur à fusibles Taille du fusible = 1 250 A 690 V/AC, 440 V/DC 1 pc(s)

Description

Sentron, interrupteur sectionneur à fusible 3NP1, 4 pôles, NH1, 250 A, pour montage et montage sur plaque de montage, borne de cadre, plan de recouvrement 70 mm
