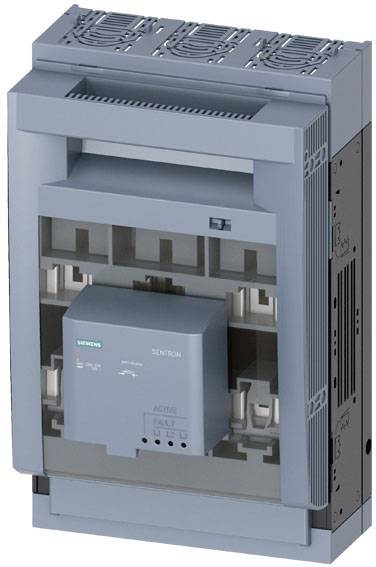

Siemens 3NP11431DA24 Interrupteur-sectionneur à fusibles Taille du fusible = 1 250 A 690 V/AC 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Interrupteur-sectionneur à fusibles
Taille du fusible
1
Nombre de pôles
3
Courant nominal - arrondi
250 A
Modèle
Plan de recouvrement 70 mm
Fiche technique (PDF)
Nombre
Total (CHF 262.67 / pièce(s))
CHF 262.67
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type de connexion électrique / pour circuit principal : borne de châssis
- Type d'actionneur : poignée de couvercle
- Type de contrôle de fusible : électronique EFM15
- Couple de serrage / pour raccordement à vis / minimum : 10 Nm
- Couple de serrage / pour raccordement à vis / maximum : 10 Nm
- Type d'appareil : pour montage et montage sur plaque de montage
- Taille de la languette de séparation : 1 et 0
- Type de fixation : fixation au sol
- Convient à l'utilisation / coupe-circuit : oui
- Convient à l'utilisation / interrupteur de sécurité : oui
- Adapté à l'utilisation / interrupteur d'entretien / de réparation : oui
- Position de montage : horizontale/verticale
- Durée de vie mécanique (cycles de commutation) / typique : 1600
- Position / de l'actionneur : avant
- EQUIPEMENT / verrouillage du produit : oui
- Composant du produit / détecteur de désoudage : oui
- Propriété du produit / plombable : oui
- Fonction du produit / surveillance des fusibles : oui
- Extension du produit / commutateur auxiliaire : oui
- Extension du produit / en option / possibilité de fermeture : oui
- Extension du produit / en option / surveillance de protection contre les surtensions : oui
- Indice de protection IP : IP40
- Indice de protection IP / avec interrupteur fermé / avec cache ou cache-câble : IP40
- Indice de protection IP / avec interrupteur fermé / sans cadre ni gaine de câble : IP30
- Indice de protection IP / ouvert : IP20
- Résistance à l'onde de choc : 8 kV
- Température ambiante / pendant le fonctionnement / minimale : -25 °C.
- Température ambiante / pendant le fonctionnement / max. : 55 °C.
- Puissance dissipée / maximum : 93 W
- Degré de pollution : 2
- Tension d'isolement : 690 V
- Section de conducteur connectable / pour contacts principaux / multibrins / minimum : 70 mm²
- Section de conducteur connectable / pour contacts principaux / multibrins / maximum : 185 mm²
- Section de conducteur connectable / pour contacts principaux / à un ou plusieurs fils / minimale : 70 mmm²
- Section de conducteur connectable / pour contacts principaux / à un ou plusieurs fils / maximum : 185 mm²
- Section de conducteur connectable / pour contacts principaux / fils fins / avec finition de fil / minimum : 70 mmm²
- Section de conducteur connectable / pour contacts principaux / fils fins / avec finition de fil / maximum : 120 mm²
- Type de section de conducteur connectable / de conducteur lamelé / maximum 20 x 10 mm
- Modèle
Plan de recouvrement 70 mm
- Type de produit
Interrupteur-sectionneur à fusibles
- Taille du fusible
1
- Nombre de pôles
3
- Conforme à la norme RoHS
oui

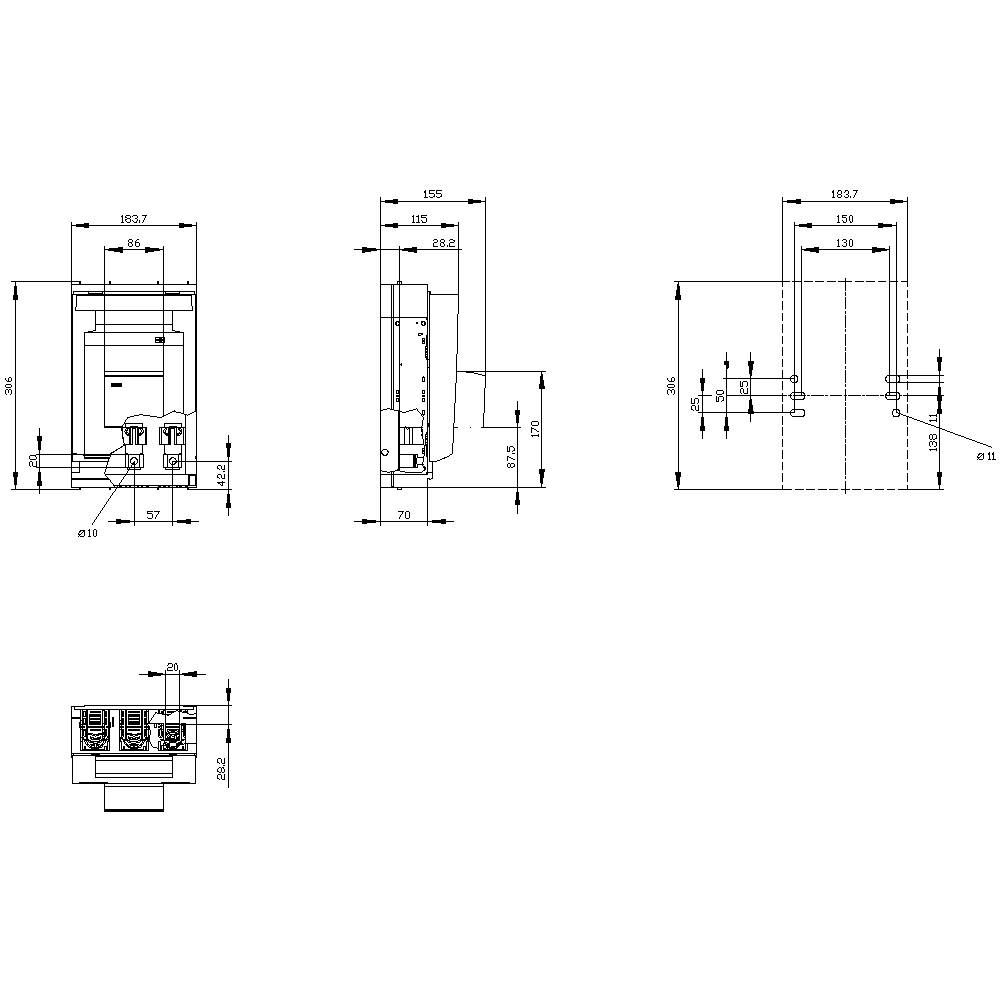

- Dim.
(l x H x P) 183.7 x 306 x 146.5 mm
- Contenu
1 pc(s)
- Courant nominal
250 A
- Courant nominal - arrondi
250 A
- Tension nominale
690 V/AC
- Largeur
183.7 mm
- Hauteur
306 mm
- Profondeur
146.5 mm
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 2864076 Siemens 3NP11431DA24 Interrupteur-sectionneur à fusibles Taille du fusible = 1 250 A 690 V/AC 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2864076 Siemens 3NP11431DA24 Interrupteur-sectionneur à fusibles Taille du fusible = 1 250 A 690 V/AC 1 pc(s)
Description
Sentron, interrupteur sectionneur à fusible 3NP1, 3 pôles, NH1, 250 A, pour montage et montage sur plaque de montage, borne de cadre, surveillance de fusible, électronique EFM15, niveau de recouvrement 70 mm
