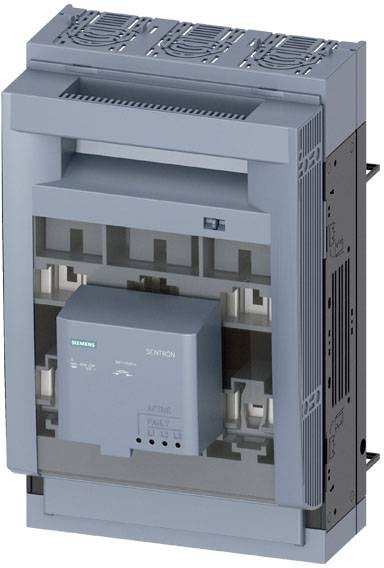

Name: Siemens 3NP11431BC14 Interrupteur-sectionneur à fusibles Taille du fusible = 1 250 A 690 V/AC 1 pc(s)
Brand: Siemens
SKU: 2864073
Availability: BackOrder

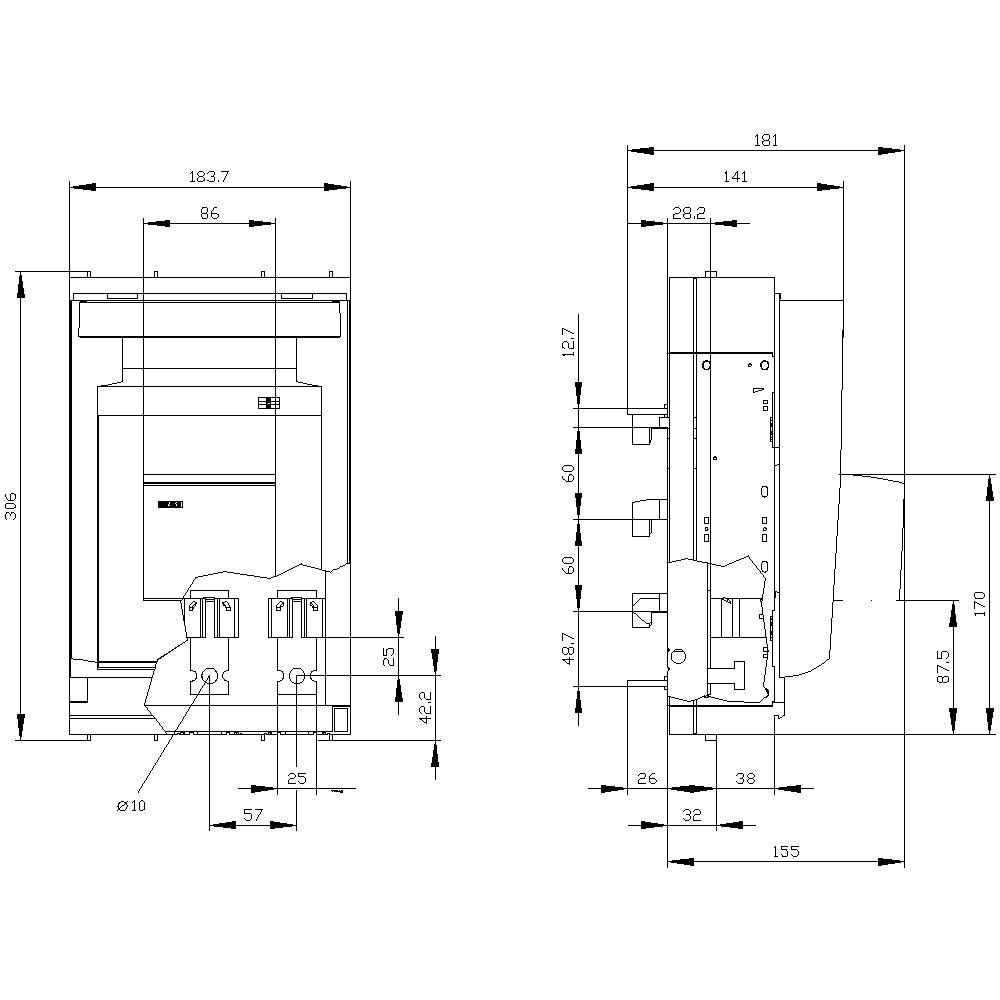

Dessin technique d'un composant électrique avec des dimensions détaillées en millimètres, vue latérale et frontale.

1/2

Photo non contractuelle

Type de produit

Interrupteur-sectionneur à fusibles

Taille du fusible

Nombre de pôles

Courant nominal - arrondi

250 A

Modèle

Plan de recouvrement 32/70 mm

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 4 décembre

Nombre

Set(s)

Total (CHF 359.95 / pièce(s))

CHF 359.95

Prix TVA incl.

Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type de connexion électrique / pour circuit principal : connexion de rail
Type de technique de raccordement : connexion plate
Type d'actionneur : poignée de couvercle
Type de contrôle de fusible : électronique EFM15
Modèle de barre omnibus : épaisseur de barre collectrice 5 ou 10 mm
Couple de serrage / pour raccordement à vis / minimum : 10 Nm
Couple de serrage / pour raccordement à vis / maximum : 12 Nm
Type d'appareil : pour système de barre omnibus 8us 60mm
Taille de la languette de séparation : 1 et 0
Type de fixation : barre omnibus
Convient à l'utilisation / coupe-circuit : oui
Convient à l'utilisation / interrupteur de sécurité : oui
Adapté à l'utilisation / interrupteur d'entretien / de réparation : oui
Position de montage : horizontale/verticale
Durée de vie mécanique (cycles de commutation) / typique : 1600
Position / de l'actionneur : avant
EQUIPEMENT / verrouillage du produit : oui
Composant du produit / détecteur de désoudage : oui
Propriété du produit / plombable : oui
Fonction du produit / surveillance des fusibles : oui
Extension du produit / commutateur auxiliaire : oui
Extension du produit / en option / possibilité de fermeture : oui
Extension du produit / en option / surveillance de protection contre les surtensions : oui
Indice de protection IP : IP40
Indice de protection IP / avec interrupteur fermé / avec cache ou cache-câble : IP40
Indice de protection IP / avec interrupteur fermé / sans cadre ni gaine de câble : IP30
Indice de protection IP / ouvert : IP20
Résistance à l'onde de choc : 8 kV
Température ambiante / pendant le fonctionnement / minimale : -25 °C.
Température ambiante / pendant le fonctionnement / max. : 55 °C.
Puissance dissipée / maximum : 93 W
Degré de pollution : 2
Tension d'isolement : 690 V
Entraxe de barres : 60 mm
Largeur du rail de collecte de courant / minimale : 12 mm
Largeur de la barre collectée de courant / maximum 30 mm
Section de conducteur connectable / pour contacts principaux / multibrins / minimum : 16 mm²
Section de conducteur connectable / pour contacts principaux / plusieurs fils / maximum : 150 mm²
Section de conducteur connectable / pour contacts principaux / à un ou plusieurs fils / minimale : 16 mmm²
Section de conducteur connectable / pour contacts principaux / à un ou plusieurs fils / maximum 150 mm²
Type de section de conducteur connectable / de conducteur lamelé / maximum 25 x 18 mm

Modèle: Plan de recouvrement 32/70 mm

Type de produit: Interrupteur-sectionneur à fusibles

Taille du fusible: 1

Nombre de pôles: 3

Conforme à la norme RoHS: oui

Dim.: (l x H x P) 183.7 x 306 x 172.5 mm

Contenu: 1 pc(s)

Courant nominal: 250 A

Courant nominal - arrondi: 250 A

Tension nominale: 690 V/AC

Largeur: 183.7 mm

Hauteur: 306 mm

Profondeur: 172.5 mm

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Nennstrom - gerundet

Polzahl

Siemens 3NC1091 Sicherungslasttrennschalter 32 A 690 V/AC, 800 V/DC 12 St.

Code produit :2262479

Livraison le ven. 30 octobre

2 Set(s)Conrad Electronic

32 A

pièce(s)

Min.: 1

Multiples: 1

CHF 135.95^*

Siemens 3NJ41013BF01 Sicherungslasttrennschalter Sicherungsgröße = 0 160 A 690 V/AC, 440 V/DC 1 St.

Code produit :2862199

Livraison le ven. 27 novembre

Conrad Electronic

160 A

pièce(s)

Min.: 1

Multiples: 1

CHF 135.95^*

Siemens 3NJ41033CF02 Sicherungslasttrennschalter Sicherungsgröße = 00 160 A 690 V/AC, 440 V/DC 1 St.

Code produit :2862200

Livraison le jeu. 10 décembre

Conrad Electronic

160 A

pièce(s)

Min.: 1

Multiples: 1

CHF 554.95^*

Siemens 3NJ41033CF12 Sicherungslasttrennschalter Sicherungsgröße = 00 160 A 690 V/AC, 440 V/DC 1 St.

Code produit :2862201

Livraison le jeu. 10 décembre

Conrad Electronic

160 A

pièce(s)

Min.: 1

Multiples: 1

CHF 609.95^*

Siemens 3NJ41213BF01 Sicherungslasttrennschalter Sicherungsgröße = 1 250 A 690 V/AC, 440 V/DC 1 St.

Code produit :2862202

Livraison le ven. 27 novembre

Conrad Electronic

250 A

pièce(s)

Min.: 1

Multiples: 1

CHF 245.95^*

Siemens 3NJ41233BT01 Sicherungslasttrennschalter Sicherungsgröße = 1 250 A 690 V/AC, 440 V/DC 1 St.

Code produit :2862203

Livraison le ven. 27 novembre

Conrad Electronic

250 A

pièce(s)

Min.: 1

Multiples: 1

CHF 277.95^*

Siemens 3NJ41233CF01 Sicherungslasttrennschalter Sicherungsgröße = 1 250 A 690 V/AC, 440 V/DC 1 St.

Code produit :2862204

Livraison le ven. 27 novembre

Conrad Electronic

250 A

pièce(s)

Min.: 1

Multiples: 1

CHF 704.95^*

Siemens 3NJ41233CF11 Sicherungslasttrennschalter Sicherungsgröße = 1 250 A 690 V/AC, 440 V/DC 1 St.

Code produit :2862205

Livraison le jeu. 10 décembre

Conrad Electronic

250 A

pièce(s)

Min.: 1

Multiples: 1

CHF 684.95^*

Siemens 3NJ41333BF01 Sicherungslasttrennschalter Sicherungsgröße = 2 400 A 690 V/AC, 440 V/DC 1 St.

Code produit :2862206

Livraison le ven. 27 novembre

Conrad Electronic

400 A

pièce(s)

Min.: 1

Multiples: 1

CHF 255.95^*

Siemens 3NJ41333BT01 Sicherungslasttrennschalter Sicherungsgröße = 2 400 A 690 V/AC, 440 V/DC 1 St.

Code produit :2862207

Livraison le ven. 27 novembre

Conrad Electronic

400 A

pièce(s)

Min.: 1

Multiples: 1

CHF 283.95^*

Documents & téléchargements

Fiche technique

Fiche technique 2864073 Siemens 3NP11431BC14 Interrupteur-sectionneur à fusibles Taille du fusible = 1 250 A 690 V/AC 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2864073 Siemens 3NP11431BC14 Interrupteur-sectionneur à fusibles Taille du fusible = 1 250 A 690 V/AC 1 pc(s)

Description

Sentron, interrupteur sectionneur à fusible 3NP1, 3 pôles, NH1, 250 A, pour système de barre omnibus 8US 60mm, connexion plate, surveillance de fusible, électronique EFM15, niveau de recouvrement 32/70mm
