Name: Siemens 3NP11341CA20 Interrupteur-sectionneur à fusibles Taille du fusible = 00 160 A 690 V/AC, 440 V/DC 1 pc(s)
Brand: Siemens
SKU: 2864069
Availability: BackOrder

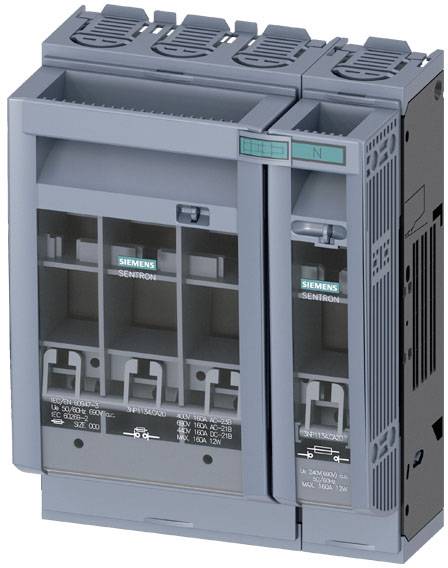

Appareil électrique à plusieurs emplacements et interrupteurs, de couleur grise, pour application industrielle, probablement composant de coffret électrique.

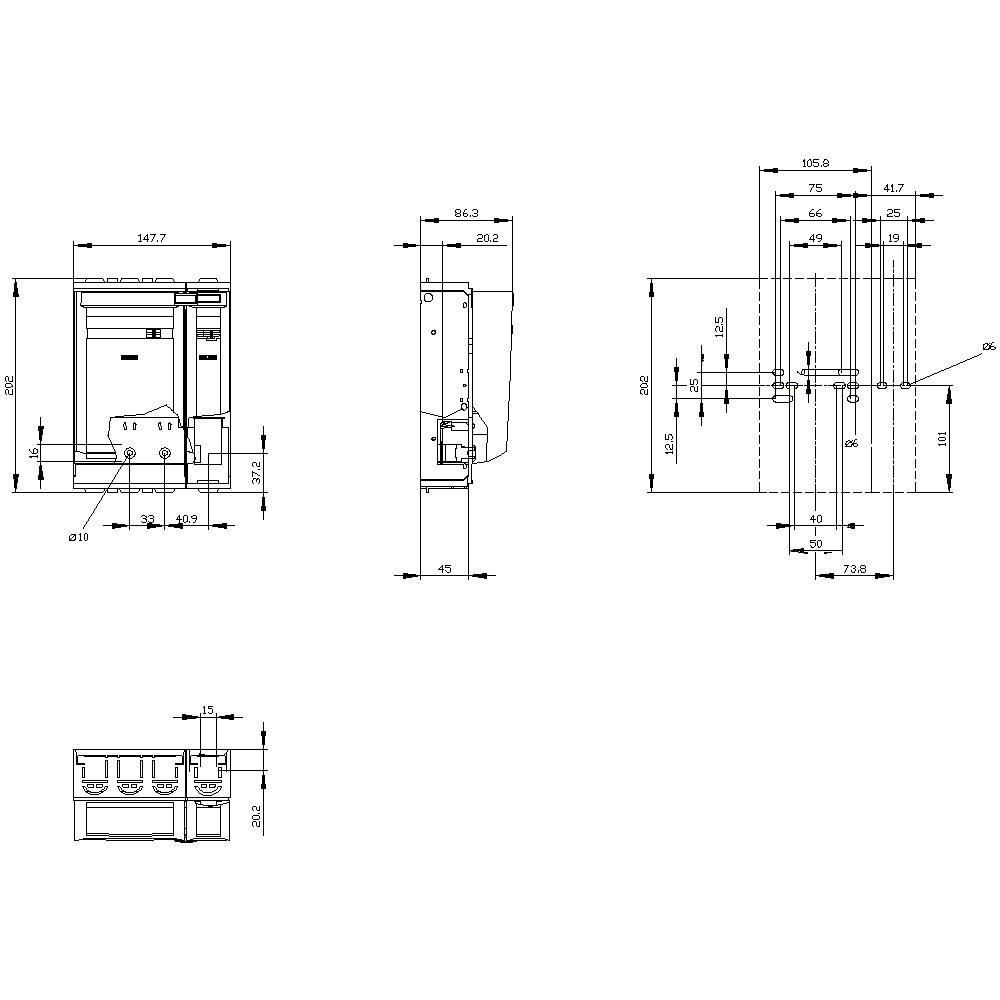

Dessin technique d'un armoire électrique avec vue de face, latérale et de dessus. Les dimensions et les espacements sont indiqués en détail.

1/2

Photo non contractuelle

Type de produit

Interrupteur-sectionneur à fusibles

Taille du fusible

Nombre de pôles

Courant nominal - arrondi

160 A

Modèle

Plan de recouvrement 45 mm

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mer. 2 décembre

Nombre

Set(s)

Total (CHF 111.95 / pièce(s))

CHF 111.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type de connexion électrique / pour circuit principal : borne de châssis
Type d'actionneur : poignée de couvercle
Couple de serrage / pour raccordement à vis / minimum : 10 Nm
Couple de serrage / pour raccordement à vis / maximum : 10 Nm
Type d'appareil : pour montage et montage sur plaque de montage
Taille de la languette de séparation : 00 et 000
Type de fixation : plaque de montage
Convient à l'utilisation / coupe-circuit : oui
Convient à l'utilisation / interrupteur de sécurité : oui
Adapté à l'utilisation / interrupteur d'entretien / de réparation : oui
Position de montage : horizontale/verticale
Durée de vie mécanique (cycles de commutation) / typique : 2000
Position / de l'actionneur : avant
EQUIPEMENT / verrouillage du produit : oui
Propriété du produit / plombable : oui
Extension du produit / commutateur auxiliaire : oui
Extension du produit / en option / possibilité de fermeture : oui
Extension du produit / en option / surveillance des fusibles : oui
Extension du produit / en option / surveillance de panne de phase : oui
Extension du produit / en option / surveillance de protection contre les surtensions : oui
Indice de protection IP : IP40
Indice de protection IP / avec interrupteur fermé / avec cache ou cache-câble : IP40
Indice de protection IP / avec interrupteur fermé / sans cadre ni gaine de câble : IP30
Indice de protection IP / ouvert : IP20
Résistance à l'onde de choc : 8 kV
Température ambiante / pendant le fonctionnement / minimale : -25 °C.
Température ambiante / pendant le fonctionnement / max. : 55 °C.
Puissance dissipée / max. : 56 W
Degré de pollution : 3
Tension d'isolement : 690 V
Section de conducteur connectable / pour contacts principaux / multibrins / minimum : 6 mmm²
Section de conducteur connectable / pour contacts principaux / plusieurs fils / maximum : 70 mm²
Section de conducteur connectable / pour contacts principaux / à un ou plusieurs fils / minimale : 6 mmmm²
Section de conducteur connectable / pour contacts principaux / à un ou plusieurs fils / maximum : 70 mmm²
Section de conducteur connectable / pour contacts principaux / fils fins / avec finition de fil / minimum : 6 mmmm²
Section de conducteur connectable / pour contacts principaux / fils fins / avec finition de fil / maximum : 50 mmm²
Type de section de conducteur connectable / de conducteur lamelé / maximum : 9 x 12 mm

Modèle: Plan de recouvrement 45 mm

Type de produit: Interrupteur-sectionneur à fusibles

Taille du fusible: 00

Nombre de pôles: 4

Conforme à la norme RoHS: oui

Dim.: (l x H x P) 147.7 x 202 x 86.5 mm

Contenu: 1 pc(s)

Courant nominal: 160 A

Courant nominal - arrondi: 160 A

Tension nominale: 690 V/AC
440 V/DC

Largeur: 147.7 mm

Hauteur: 202 mm

Profondeur: 86.5 mm

UKCA: oui
