Name: Siemens 3NP11341BC10 Interrupteur-sectionneur à fusibles Taille du fusible = 00 160 A 690 V/AC, 440 V/DC 1 pc(s)
Brand: Siemens
SKU: 2864066
Availability: BackOrder

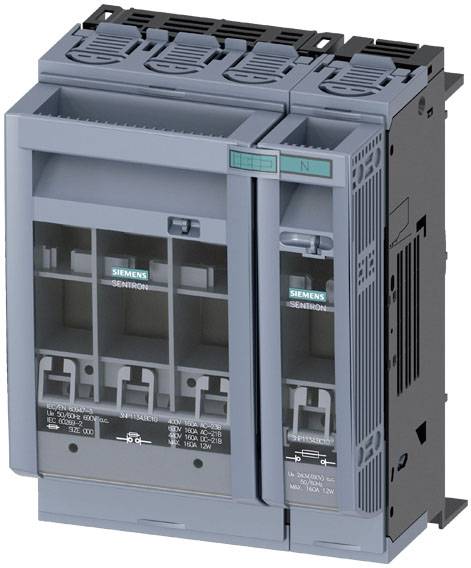

'Appareil de commutation Siemens, triple, gris, avec plusieurs connexions, numéros de modèle imprimés, pour applications de tableaux électriques.'

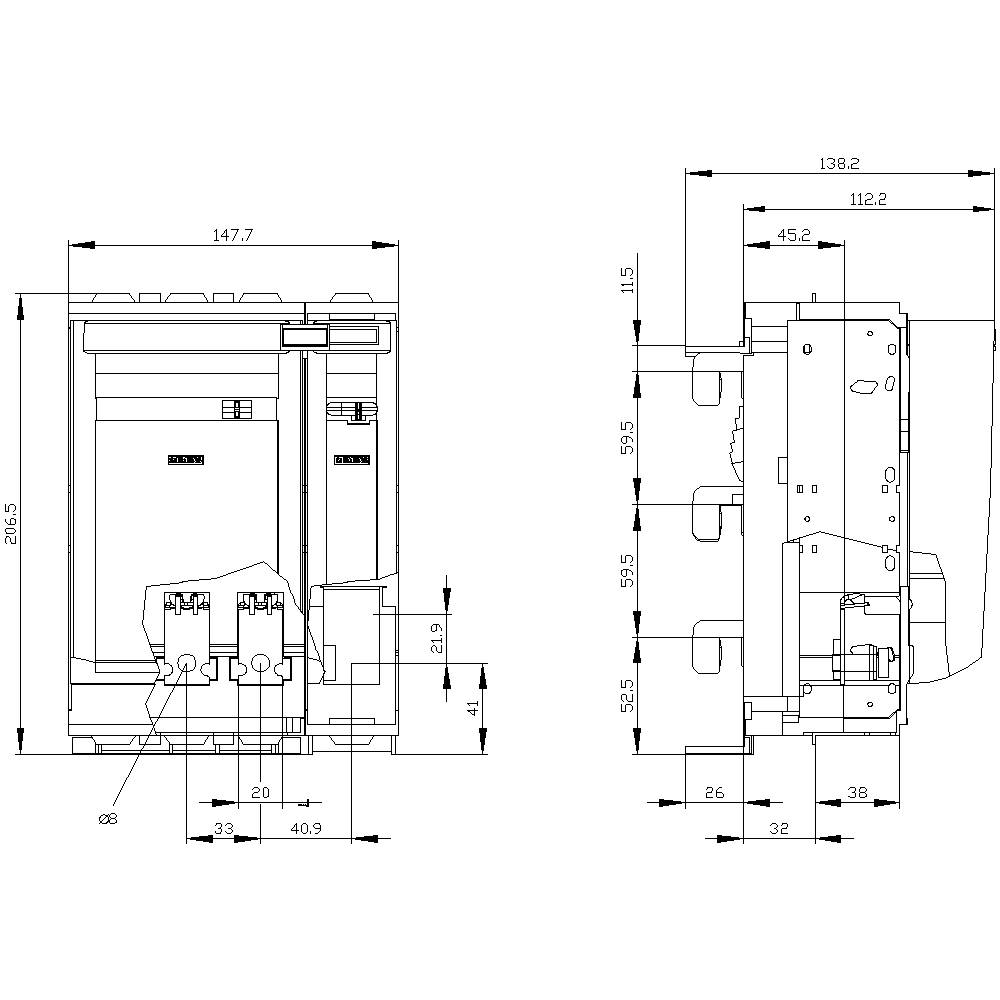

Dessin technique d'un appareil avec des dimensions détaillées en millimètres, comprenant des vues de face et de profil.

1/2

Photo non contractuelle

Type de produit

Interrupteur-sectionneur à fusibles

Taille du fusible

Nombre de pôles

Courant nominal - arrondi

160 A

Modèle

Plan de recouvrement 32/70 mm

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 27 novembre

Nombre

Set(s)

Total (CHF 139.95 / pièce(s))

CHF 139.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type de connexion électrique / pour circuit principal : connexion de rail
Type de technique de raccordement : connexion plate
Type d'actionneur : poignée de couvercle
Modèle de barre omnibus : épaisseur de barre collectrice 5 ou 10 mm
Couple de serrage / pour raccordement à vis / minimum : 10 Nm
Couple de serrage / pour raccordement à vis / maximum : 12 Nm
Type d'appareil : pour système de barre omnibus 8us 60mm
Taille de la languette de séparation : 00 et 000
Type de fixation : barre omnibus
Convient à l'utilisation / coupe-circuit : oui
Convient à l'utilisation / interrupteur de sécurité : oui
Adapté à l'utilisation / interrupteur d'entretien / de réparation : oui
Position de montage : horizontale/verticale
Durée de vie mécanique (cycles de commutation) / typique : 2000
Position / de l'actionneur : avant
EQUIPEMENT / verrouillage du produit : oui
Propriété du produit / plombable : oui
Extension du produit / commutateur auxiliaire : oui
Extension du produit / en option / possibilité de fermeture : oui
Extension du produit / en option / surveillance des fusibles : oui
Extension du produit / en option / surveillance de panne de phase : oui
Extension du produit / en option / surveillance de protection contre les surtensions : oui
Indice de protection IP : IP40
Indice de protection IP / avec interrupteur fermé / avec cache ou cache-câble : IP40
Indice de protection IP / avec interrupteur fermé / sans cadre ni gaine de câble : IP30
Indice de protection IP / ouvert : IP20
Résistance à l'onde de choc : 8 kV
Température ambiante / pendant le fonctionnement / minimale : -25 °C.
Température ambiante / pendant le fonctionnement / max. : 55 °C.
Puissance dissipée / max. : 56 W
Degré de pollution : 3
Tension d'isolement : 690 V
Entraxe de barres : 60 mm
Largeur du rail de collecte de courant / minimale : 12 mm
Largeur de la barre collectée de courant / maximum 30 mm
Section de conducteur connectable / pour contacts principaux / multibrins / minimum : 2,5 mm²
Section de conducteur connectable / pour contacts principaux / plusieurs fils / maximum : 95 mm²
Section de conducteur connectable / pour contacts principaux / à un ou plusieurs fils / minimale : 2,5 mm²
Section de conducteur connectable / pour contacts principaux / à un ou plusieurs fils / maximum : 95 mm²
Type de section de conducteur connectable / de conducteur lamelé / maximum : 24 x 12 mm

Modèle: Plan de recouvrement 32/70 mm

Type de produit: Interrupteur-sectionneur à fusibles

Taille du fusible: 00

Nombre de pôles: 4

Conforme à la norme RoHS: oui

Dim.: (l x H x P) 147.6 x 237.3 x 137.5 mm

Contenu: 1 pc(s)

Courant nominal: 160 A

Courant nominal - arrondi: 160 A

Tension nominale: 690 V/AC
440 V/DC

Largeur: 147.6 mm

Hauteur: 237.3 mm

Profondeur: 137.5 mm

UKCA: non pertinent
