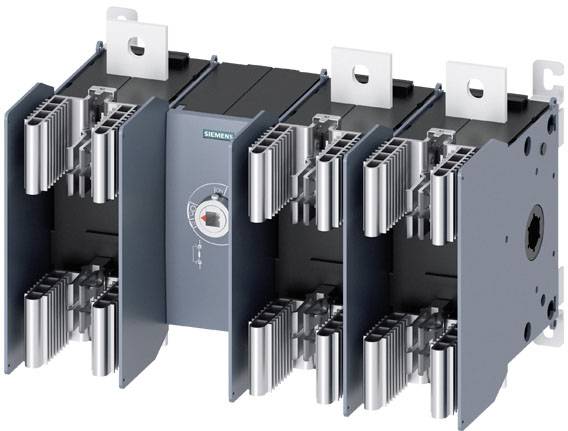

Photo non contractuelle
Siemens 3KF53800MF51 Interrupteur-sectionneur Taille du fusible = 1 850 A 690 V/AC 1 pc(s)
Type de produit
Interrupteur-sectionneur
Taille du fusible
1
Nombre de pôles
3
Courant nominal - arrondi
850 A
Modèle
Coupe-circuit avec fusibles 3KF
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Caractéristiques techniques
- Type de connexion électrique / pour circuit principal : connexion plate
- Type d'affichage / pour affichage de la position de commutation entraînement rotatif d'embrayage de porte : TEST ON-OFF
- Disposition du connecteur électrique / pour circuit principal : haut et bas
- Nombre de contacts NO / pour contacts auxiliaires : 8
- Nombre d'ouvreur / pour contacts auxiliaires : 8
- Couple de serrage / pour raccordement à vis / minimum : 50 Nm
- Couple de serrage / pour raccordement à vis / maximum : 75 Nm
- Type d'appareil : montage fixe
- Taille de la languette de séparation : 3 et 2
- Taille du coupe-circuit de charge : 5
- Courant de court-circuit (IQ) : 100000 A.
- Type de fixation : fixation au sol
- Puissance de fonctionnement / à AC-23 A / à 400 V : 400000 W
- Puissance de fonctionnement / à AC-23 A / à 690 V : 800 kW
- Courant continu / avec interrupteur fermé / à 690 V / avec interrupteur + fusible AM / maximum autorisé : 46590 A
- Courant de passage / avec interrupteur fermé / à 690 V / avec interrupteur + fusible GG / maximum autorisé : 62900 A
- Courant continu / avec interrupteur fermé / pour interrupteur combiné + fusible / à 500 V / maximum autorisé : 62900 A
- Courant continu / fusible / à 400 V / maximum autorisé : 77400 A
- Courant continu / fusible / à 690 V / maximum autorisé : 77400 A
- Convient à l'utilisation / interrupteur principal : oui
- Convient à l'utilisation / coupe-circuit : oui
- Convient à l'utilisation / interrupteur d'ARRÊT d'urgence : oui
- Convient à l'utilisation / interrupteur de sécurité : oui
- Adapté à l'utilisation / interrupteur d'entretien / de réparation : oui
- Position de montage: indifférente
- Durée de vie électrique (cycles de commutation) / à AC-23 A / à 440 V : 1500
- Durée de vie électrique (cycles de commutation) / à AC-23 A / à 690 V : 1000
- Durée de vie électrique (cycles de commutation) / à DC-23 A / à 440 V : 500
- Durée de vie mécanique (cycles de commutation) / typique : 6000
- Tension d'isolation (UI) : 1000 V.
- Position / de l'actionneur : avant
- Position / de l'entraînement de changement de vitesse : après le premier pôle
- Extension du produit / commutateur auxiliaire : oui
- Extension du produit / en option / possibilité de fermeture : oui
- Extension du produit / en option / surveillance des fusibles : oui
- Indice de protection IP : IP00
- Indice de protection IP / avec interrupteur fermé / avec cache ou cache-câble : IP00
- Résistance à l'onde de choc : 12 kV
- Température ambiante / pendant le fonctionnement / minimale : -25 °C.
- Température ambiante / pendant le fonctionnement / maximum : 70 °C.
- Puissance dissipée / max. : 405 W
- Degré de pollution : 3
- Type de section de conducteur connectable / pour conducteur Cu / multibrins / avec cosse de câble / selon DIN 46234 : 1x (25... 240 mm²), 2x (25... 240 mm²) / 1 x (AWG 1/0 - kcmil 1000), 2x (AWG 1/0 ... kcmil 300)
- Type de section de conducteur connectable / pour conducteur Cu / multibrins / avec cosse de câble / selon DIN 46235 : 1x (25... 300 mm²), 2x (25... 300 mm²)
- Type de section de conducteur connectable / pour rail de courant Cu : 2x (50 x 5 mm²)
- Modèle
Coupe-circuit avec fusibles 3KF
- Type de produit
Interrupteur-sectionneur
- Taille du fusible
1
- Nombre de pôles
3
- Conforme à la norme RoHS
oui

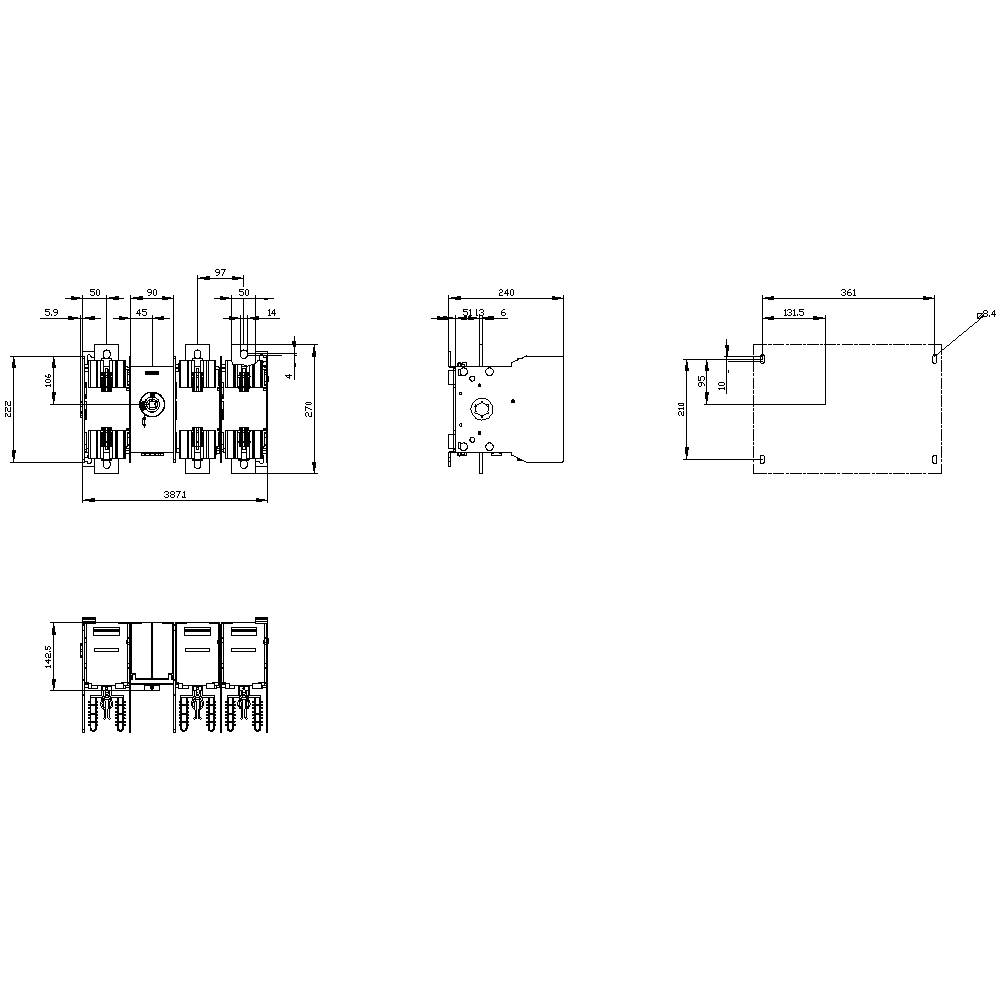

- Dim.
(l x H x P) 396.9 x 270 x 240 mm
- Contenu
1 pc(s)
- Courant nominal
850 A
- Courant nominal - arrondi
850 A
- Tension nominale
690 V/AC
- Largeur
396.9 mm
- Hauteur
270 mm
- Profondeur
240 mm
- UKCA
non pertinent
Documents & téléchargements
Fiche technique
Fiche technique 2864053 Siemens 3KF53800MF51 Interrupteur-sectionneur Taille du fusible = 1 850 A 690 V/AC 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2864053 Siemens 3KF53800MF51 Interrupteur-sectionneur Taille du fusible = 1 850 A 690 V/AC 1 pc(s)
Description
Interrupteur sectionneur avec fusible 3KF SITOR, 800A, Baugr. 5, 3 pôles, pour fusible NH T. 2 et 3 pour protection semi-conducteur, traction avant, centrale, appareil de base sans poignée, connexion plate sans fusibles
