Name: Siemens 3KF43400MF51 Interrupteur-sectionneur Taille du fusible = 1 400 A 690 V/AC 1 pc(s)
Brand: Siemens
SKU: 2864051
Availability: BackOrder

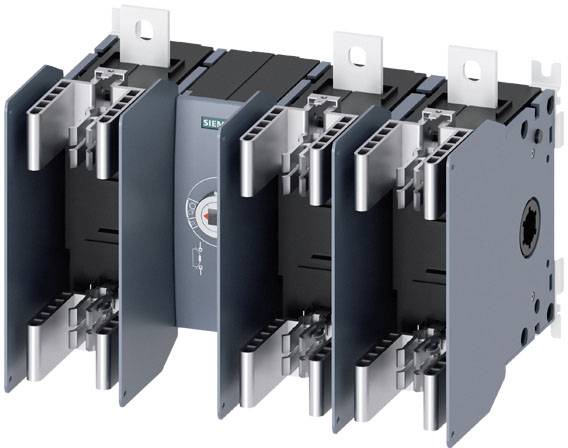

Appareil de commutation électrique avec des bornes métalliques et un élément de commande central, utilisé pour contrôler des circuits électriques.

Schéma électrique avec trois résistances connectées en parallèle. Six connexions s'étendent du haut vers le bas : 1, 3, 5 en haut ; 2, 4, 6 en bas.

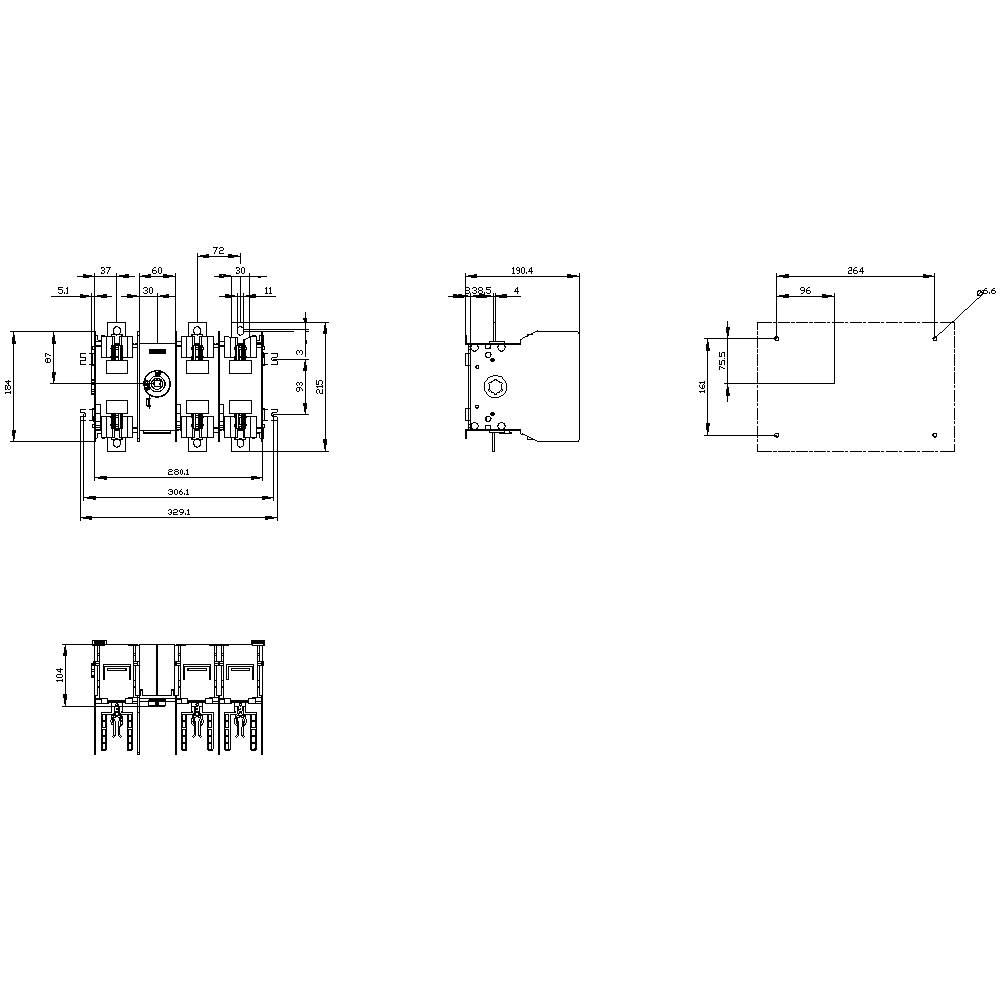

Dessin technique d'un composant électronique avec unités de mesure en millimètres. Vue de face et vue latérale avec dimensions détaillées.

1/3

Photo non contractuelle

Type de produit

Interrupteur-sectionneur

Taille du fusible

Nombre de pôles

Courant nominal - arrondi

400 A

Modèle

Coupe-circuit avec fusibles 3KF

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le lun. 30 novembre

Nombre

Set(s)

Total (CHF 624.95 / pièce(s))

CHF 684.95

-9 %

CHF 624.95

Prix TVA incl.

Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type de connexion électrique / pour circuit principal : connexion plate
Type d'affichage / pour affichage de la position de commutation entraînement rotatif d'embrayage de porte : TEST ON-OFF
Disposition du connecteur électrique / pour circuit principal : haut et bas
Nombre de contacts NO / pour contacts auxiliaires : 8
Nombre d'ouvreur / pour contacts auxiliaires : 8
Couple de serrage / pour raccordement à vis / minimum : 30 Nm
Couple de serrage / pour raccordement à vis / max. : 44 Nm
Type d'appareil : montage fixe
Taille de la languette de séparation : 2 et 1
Taille du coupe-circuit de charge : 4
Courant de court-circuit (IQ) : 100000 A.
Type de fixation : fixation au sol
Puissance de fonctionnement / à AC-23 A / à 400 V : 220000 W.
Puissance de fonctionnement / à AC-23 A / à 690 V : 400 kW
Courant continu / avec interrupteur fermé / à 690 V / avec interrupteur + fusible AM / maximum autorisé : 41140 A
Courant de passage / avec interrupteur fermé / à 690 V / avec interrupteur + fusible GG / maximum autorisé : 41140 A
Courant continu / avec interrupteur fermé / pour interrupteur combiné + fusible / à 500 V / maximum autorisé : 39400 A
Courant continu / fusible / à 400 V / maximum autorisé : 37100 A
Courant continu / fusible / à 690 V / maximum autorisé : 47000 A
Convient à l'utilisation / interrupteur principal : oui
Convient à l'utilisation / coupe-circuit : oui
Convient à l'utilisation / interrupteur d'ARRÊT d'urgence : oui
Convient à l'utilisation / interrupteur de sécurité : oui
Adapté à l'utilisation / interrupteur d'entretien / de réparation : oui
Position de montage: indifférente
Durée de vie électrique (cycles de commutation) / à AC-23 A / à 440 V : 3000
Durée de vie électrique (cycles de commutation) / à AC-23 A / à 690 V : 2000
Durée de vie électrique (cycles de commutation) / à DC-23 A / à 440 V : 1000
Durée de vie mécanique (cycles de commutation) / typique : 8000
Tension d'isolation (UI) : 1000 V.
Position / de l'actionneur : avant
Position / de l'entraînement de changement de vitesse : après le premier pôle
Extension du produit / commutateur auxiliaire : oui
Extension du produit / en option / possibilité de fermeture : oui
Extension du produit / en option / surveillance des fusibles : oui
Indice de protection IP : IP00
Indice de protection IP / avec interrupteur fermé / avec cache ou cache-câble : IP00
Résistance à l'onde de choc : 12 kV
Température ambiante / pendant le fonctionnement / minimale : -25 °C.
Température ambiante / pendant le fonctionnement / maximum : 70 °C.
Puissance dissipée / max. : 243 W
Degré de pollution : 3
Type de section de conducteur connectable / pour conducteur Cu / multibrins / avec cosse de câble / selon DIN 46234 : 1x (6... 240 mm²), 2x (6... 150 mm²) / 1x (AWG 3... Kcmil 400), 2x (AWG 3... 2/0)
Type de section de conducteur connectable / pour conducteur Cu / multibrins / avec cosse de câble / selon DIN 46235 : 1x (16... 185 mm²), 2x (16... 150 mm²)
Type de section de conducteur connectable / pour rail de courant Cu : 1x (30 x 10 mm²)

Modèle: Coupe-circuit avec fusibles 3KF

Type de produit: Interrupteur-sectionneur

Taille du fusible: 1

Nombre de pôles: 3

Conforme à la norme RoHS: oui

Dim.: (l x H x P) 288.6 x 215 x 190.5 mm

Contenu: 1 pc(s)

Courant nominal: 400 A

Courant nominal - arrondi: 400 A

Tension nominale: 690 V/AC

Largeur: 288.6 mm

Hauteur: 215 mm

Profondeur: 190.5 mm

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 2864051 Siemens 3KF43400MF51 Interrupteur-sectionneur Taille du fusible = 1 400 A 690 V/AC 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2864051 Siemens 3KF43400MF51 Interrupteur-sectionneur Taille du fusible = 1 400 A 690 V/AC 1 pc(s)

Description

Interrupteur sectionneur avec fusible 3KF SITOR, 400A, Baugr. 4, 3 pôles, pour fusible NH T. 1 et 2 pour protection semi-conducteur, traction avant, centrale, appareil de base sans poignée, connexion plate sans fusibles
