Name: Siemens 3KF13080LB51 Interrupteur-sectionneur Taille du fusible = 00 80 A 690 V/AC 1 pc(s)
Brand: Siemens
SKU: 2864047
Availability: BackOrder

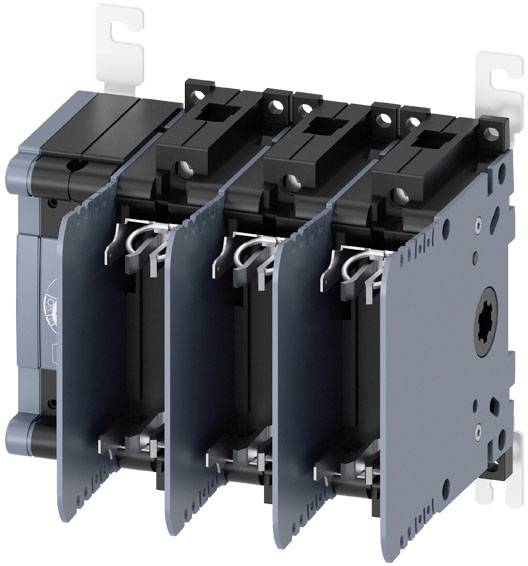

Un connecteur modulaire à quatre pôles, en métal et plastique, monté en configuration de rangée.

Schéma de circuit d'un interrupteur électrique avec trois résistances montées en parallèle, numérotées de 1 à 6.

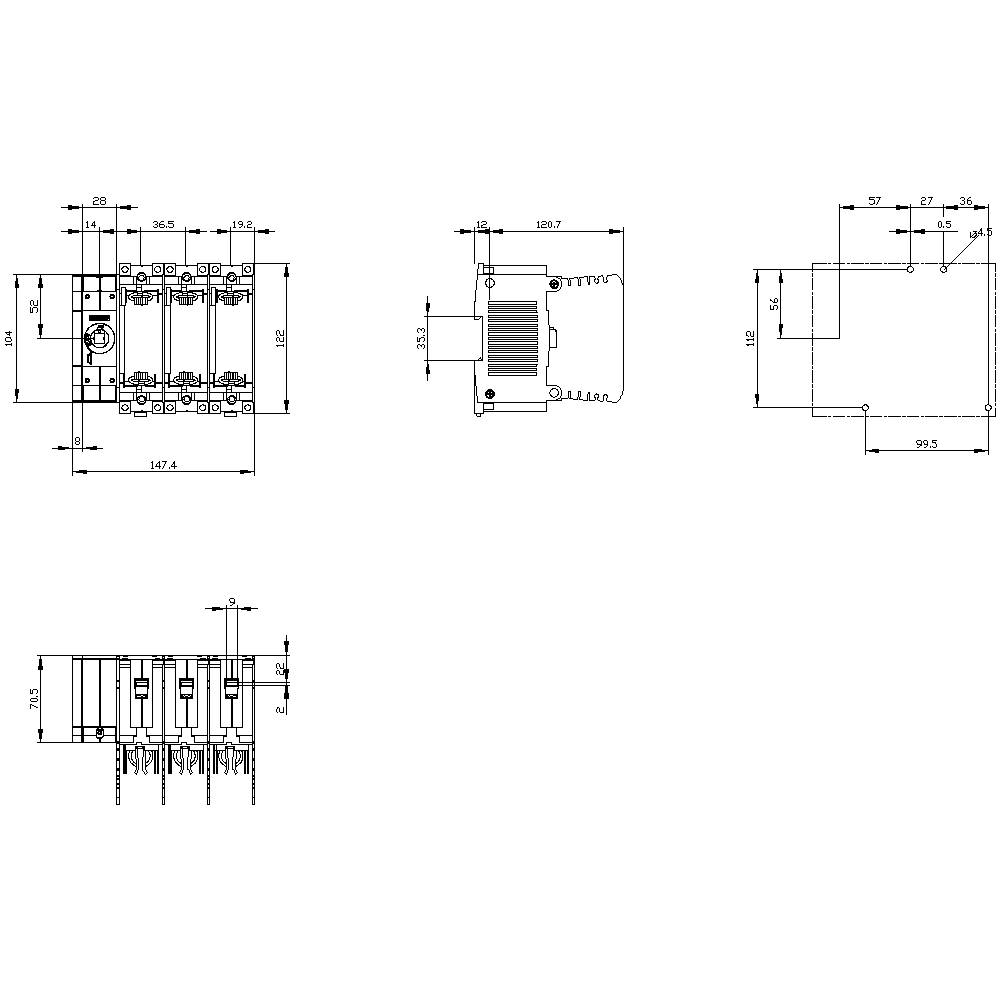

Dessin technique d'un composant électrique avec plusieurs vues et des cotes précises. Dimensions principales : 147,4 mm de largeur, 92,5 mm de profondeur.

1/3

Photo non contractuelle

Type de produit

Interrupteur-sectionneur

Taille du fusible

Nombre de pôles

Courant nominal - arrondi

80 A

Modèle

Coupe-circuit avec fusibles 3KF

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le lun. 30 novembre

Nombre

Set(s)

Total (CHF 195.95 / pièce(s))

CHF 213.95

-8 %

CHF 195.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type de connexion électrique / pour circuit principal : borne de châssis
Type d'affichage / pour affichage de la position de commutation entraînement rotatif d'embrayage de porte : TEST ON-OFF
Disposition du connecteur électrique / pour circuit principal : haut et bas
Nombre de inverseurs / pour contacts auxiliaires : 4
Couple de serrage / pour raccordement à vis / minimum : 5 Nm
Couple de serrage / pour raccordement à vis / maximum : 6,5 Nm
Type d'appareil : montage fixe
Taille de la languette de séparation : 00 et 000
Taille du coupe-circuit de charge : 1
Courant de court-circuit (IQ) : 100000 A.
Type de fixation : fixation au sol et fixation par encliquetage sur rail DIN 35 mm
Puissance de fonctionnement / à AC-23 A / à 400 V : 37000 W
Puissance de fonctionnement / à AC-23 A / à 690 V : 75 kW
Courant de passage / avec interrupteur fermé / à 690 V / avec interrupteur + fusible AM / maximum autorisé : 11200 A
Courant de passage / avec interrupteur fermé / à 690 V / avec interrupteur + fusible GG / maximum autorisé : 11200 A
Courant continu / avec interrupteur fermé / pour interrupteur combiné + fusible / à 500 V / maximum autorisé : 10400 A
Courant continu / fusible / à 400 V / maximum autorisé : 11800 A
Courant continu / fusible / à 690 V / maximum autorisé : 11800 A
Convient à l'utilisation / interrupteur principal : oui
Convient à l'utilisation / coupe-circuit : oui
Convient à l'utilisation / interrupteur d'ARRÊT d'urgence : oui
Convient à l'utilisation / interrupteur de sécurité : oui
Adapté à l'utilisation / interrupteur d'entretien / de réparation : oui
Position de montage: indifférente
Durée de vie électrique (cycles de commutation) / à AC-23 A / à 440 V : 10000
Durée de vie électrique (cycles de commutation) / à AC-23 A / à 690 V : 6000
Durée de vie électrique (cycles de commutation) / à DC-23 A / à 440 V : 1500
Durée de vie mécanique (cycles de commutation) / typique : 15000
Tension d'isolation (UI) : 1000 V.
Position / de l'actionneur : avant
Position / de l'entraînement de changement de vitesse : à l'extrémité gauche
Extension du produit / commutateur auxiliaire : oui
Extension du produit / en option / possibilité de fermeture : oui
Extension du produit / en option / surveillance des fusibles : oui
Indice de protection IP : IP00
Indice de protection IP / avec interrupteur fermé / avec cache ou cache-câble : IP00
Résistance à l'onde de choc : 12 kV
Température ambiante / pendant le fonctionnement / minimale : -25 °C.
Température ambiante / pendant le fonctionnement / maximum : 70 °C.
Puissance dissipée / maximum : 44,4 W.
Degré de pollution : 3
Type de section de conducteur connectable / pour rail de courant flexible : 2x (0,8 x 9 mm²)
Type de section de conducteur connectable / pour conducteur Cu / à un fil : 1x (1... 16 mm²) / 1x (AWG 14... 6)
Type de section de conducteur connectable / pour conducteur Cu / à fils fins / avec finition des fils : 1x (6... 25 mm²) / 1x (AWG 12... 4)
Type de section de conducteur connectable / pour conducteur Cu / multibrins : 1x (6... 25 mm²) / 1x (AWG 14 ... 4)
Type de section de conducteur connectable / pour rail de courant Cu : 1x (12 x 2 mm²)

Modèle: Coupe-circuit avec fusibles 3KF

Type de produit: Interrupteur-sectionneur

Taille du fusible: 00

Nombre de pôles: 3

Conforme à la norme RoHS: oui

Dim.: (l x H x P) 148.3 x 153 x 132.7 mm

Contenu: 1 pc(s)

Courant nominal: 80 A

Courant nominal - arrondi: 80 A

Tension nominale: 690 V/AC

Largeur: 148.3 mm

Hauteur: 153 mm

Profondeur: 132.7 mm

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 2864047 Siemens 3KF13080LB51 Interrupteur-sectionneur Taille du fusible = 00 80 A 690 V/AC 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2864047 Siemens 3KF13080LB51 Interrupteur-sectionneur Taille du fusible = 00 80 A 690 V/AC 1 pc(s)

Description

Interrupteur sectionneur avec fusible 3KF SITOR, 80A, Baugr. 1, 3 pôles, pour fusible NH T. 000 pour protection semi-conducteur traction avant gauche, appareil de base sans poignée, borne de cadre sans fusibles
