Name: Schurter 3402.0020.22 Fusible CMS CMS 8 A rapide -F- 1 pc(s) Tape
Brand: Schurter
SKU: 3738527
Availability: BackOrder

Un petit composant électronique beige portant l'étiquette « 2A » sur le dessus, ressemblant à un fusible montage en surface.

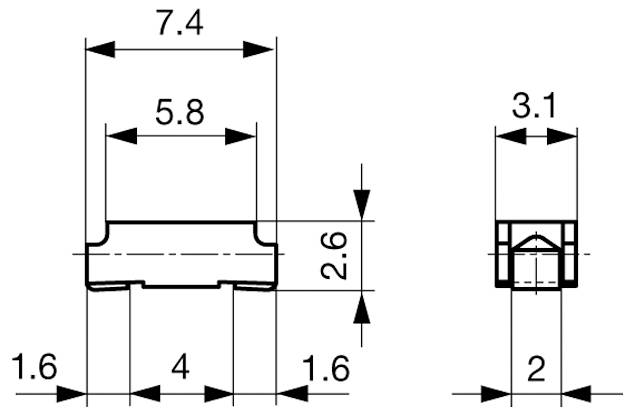

Schéma technique montrant les dimensions d'un composant électronique en millimètres : largeur totale 7,4, hauteur 3,1, profondeur 5,8, et autres.

1/2

Type d'emballage

Tape

Type de produit

Fusible CMS

Courant nominal - arrondi

8 A

Fusion

rapide -F-

Type de construction

CMS

Fiche technique (PDF)

N° réf. fabricant :

Code produit :

Livraison le mer., 6 janvier 2027

Nombre

pièce(s)

Min.: 250

Multiples: 250

Total (CHF 1.04824 / pièce(s))

CHF 1.05

Prix TVA incl.

Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Fusible CMS 7,4 x 3,1 rapide F 8A

Fusible CMS
action instantanée
Connecteurs étamés
Soudable directement sur le circuit imprimé
Produits ceinturés

Caractéristiques techniques

Série : OMF63
Montage : montage sur circuit imprimé
Temps de déclenchement : rapide
Boîtier : 7,4 x 3,1 mm
Matériau du boîtier : thermoplastique (UL94 V-0)
Type de connexion : SMD
Catégorie climatique CEI: 40/85/21
Intégrale de la fusion : 20 A²/s
Capacité de désactivation nominale : 50 A
TENSION NOMINALE V/AC : 63 V/AC
TENSION NOMINALE V/DC : 63 V/DC
Chute de tension 100 mV
Soudure : 245 °C / 30 s.
Modèle :

Type d'emballage: Tape

Type de produit: Fusible CMS

Dim.: (L x l x H) 7.4 x 3.1 x 2.6 mm

Courant nominal - arrondi: 8 A

Courant nominal: 8 A

Fusion: rapide -F-

Type de construction: CMS

Matériau: Thermoplastique

Longueur: 7.4 mm

Largeur: 3.1 mm

Hauteur: 2.6 mm

Température min.: -40 °C

Température max.: 125 °C

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

Type: 3402.0020.22

Puissance de dissipation: 800 mW

Homologations: UL 248-14

Matériau du contact: alliage de cuivre étamé

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Nennstrom - gerundet

Verpackungsart

Schurter 3402.0020.22 SMD-Sicherung SMD 8 A Flink -F- 1 St. Tape

Code produit :3738527

Livraison le mer., 6 janvier 2027

Conrad Electronic

Ce produit

8 A

Tape

pièce(s)

Min.: 250

Multiples: 250

CHF 1.04824^*

Schurter 3402.0003.22 SMD-Sicherung SMD 0.063 A Flink -F- 1 St. Tape

Code produit :3738518

Livraison le mer., 6 janvier 2027

Conrad Electronic

63 mA

Tape

pièce(s)

Min.: 250

Multiples: 250

CHF 0.57508^*

Schurter 3402.0004.22 SMD-Sicherung SMD 0.1 A Flink -F- 1 St. Tape and Reel

Code produit :3738519

Livraison le mer., 6 janvier 2027

Conrad Electronic

100 mA

Tape and Reel

pièce(s)

Min.: 250

Multiples: 250

CHF 0.53081^*

Schurter 3402.0008.22 SMD-Sicherung SMD 0.63 A Flink -F- 1 St. Tape

Code produit :3738520

Livraison le mer., 6 janvier 2027

Conrad Electronic

630 mA

Tape

pièce(s)

Min.: 250

Multiples: 250

CHF 1.04824^*

Schurter 3402.0009.22 SMD-Sicherung SMD 1 A Flink -F- 1 St. Tape

Code produit :3738521

Livraison le ven. 27 novembre

590 pièce(s)Conrad Electronic

1 A

Tape

pièce(s)

Min.: 10

Multiples: 10

CHF 0.53081^*

Schurter 3402.0012.22 SMD-Sicherung SMD 2 A Flink -F- 1 St. Tape

Code produit :3738522

Livraison le mer., 6 janvier 2027

Conrad Electronic

2 A

Tape

pièce(s)

Min.: 250

Multiples: 250

CHF 0.53081^*

Schurter 3402.0013.22 SMD-Sicherung SMD 2.5 A Flink -F- 1 St. Tape and Reel

Code produit :3738523

Livraison le ven. 27 novembre

300 pièce(s)Conrad Electronic

2.5 A

Tape and Reel

pièce(s)

Min.: 10

Multiples: 10

CHF 1.04824^*

Schurter 3402.0014.22 SMD-Sicherung SMD 3 A Flink -F- 1 St. Tape

Code produit :3738524

Livraison le mer., 6 janvier 2027

Conrad Electronic

3 A

Tape

pièce(s)

Min.: 250

Multiples: 250

CHF 1.04824^*

Schurter 3402.0016.22 SMD-Sicherung SMD 4 A Flink -F- 1 St. Tape

Code produit :3738525

Livraison le mer., 6 janvier 2027

Conrad Electronic

4 A

Tape

pièce(s)

Min.: 250

Multiples: 250

CHF 1.04824^*

Schurter 3402.0017.22 SMD-Sicherung SMD 5 A Flink -F- 1 St. Tape

Code produit :3738526

Livraison le ven. 27 novembre

740 pièce(s)Conrad Electronic

5 A

Tape

pièce(s)

Min.: 10

Multiples: 10

CHF 0.53081^*

Documents & téléchargements

Fiche technique

Fiche technique 3738527 Schurter 3402.0020.22 Fusible CMS CMS 8 A rapide -F- 1 pc(s) Tape

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3738527 Schurter 3402.0020.22 Fusible CMS CMS 8 A rapide -F- 1 pc(s) Tape

Description

Fusible CMS Schurter OMF63 rapide 50A 63VAC 63VDC 8A 7,4 x 3,1 mm

Ce texte a été traduit par une machine.

Description

Fusible CMS Schurter OMF63 rapide 50A 63VAC 63VDC 8A 7,4 x 3,1 mm

Ce texte a été traduit par une machine.
