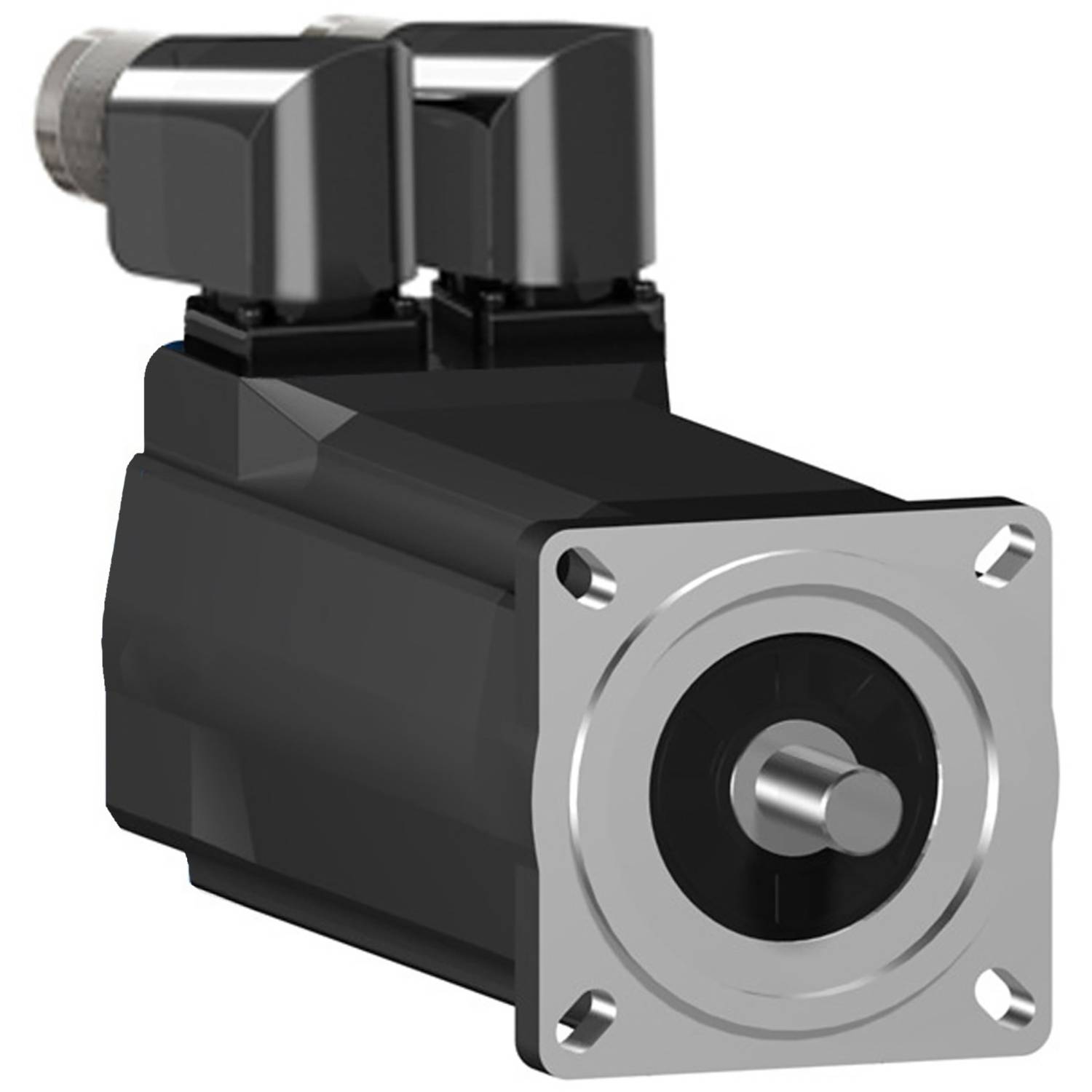

Schneider Electric Servomoteur SH30703M01A2000 3.1 Nm Diamètre de l'arbre: 14 mm

Servomoteur Lexium SH3. Cette série SH3 de servomoteurs AC présente un couple d'inertie de rotor faible qui permet une grande capacité d'accélération pour une application dynamique. Grâce à la technologie de bobinage, la densité de puissance est plus élevée dans un modèle compact. Ce servo possède un couple nominal de serrage permanent de 3,1 Nm et atteint un couple de pointe de 11,3 Nm. Sa vitesse nominale est de 3600 tr/min en fonction de la tension d'alimentation. Il en résulte une puissance nominale dépendant de la tension jusqu'à 1030 W. l'encodeur intégré est conçu comme une tour sinusoïdale de 128 périodes/tours (128x1024) comme SINCOS Hiperface. La connexion électrique s'effectue via le connecteur 2x M23, coudé à 90° et pivotant. Pour la fixation, la bride du moteur est de 70 mm. L'arbre d'entraînement a un diamètre de 14 mm. L'extrémité de l'arbre est lisse et conforme à l'indice de protection IP54. Le boîtier du moteur correspond à l'indice de protection IP65. Il n'y a pas de frein de retenue. Pour le fonctionnement du moteur synchrone, les amplificateurs servo de la gamme Lexium 52 & Lexium 62 sont recommandés.

Ce texte a été traduit par une machine.
