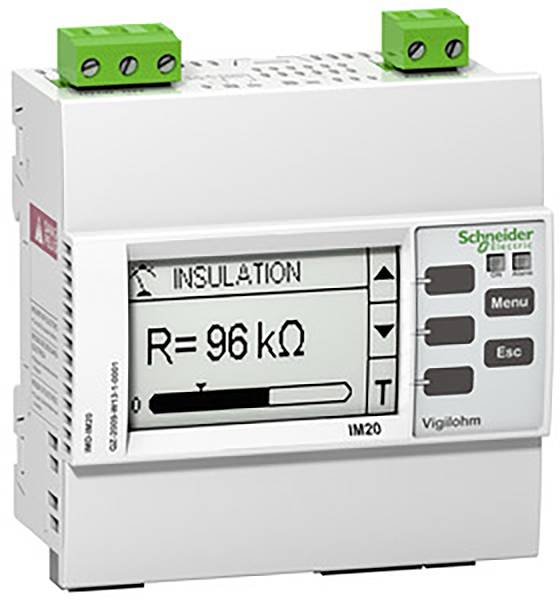

Schneider Electric IMD-IM20 IMD-IM20 Contrôleur d'isolement Nombre de sorties relais: 1

Cet appareil fait partie de la gamme Vigilohm, conçue pour la surveillance des alimentations électriques non mises à la terre (systèmes informatiques) conformément aux normes d'installation et de produit. Conformément aux normes, il est recommandé d'équiper vos systèmes d'appareils de surveillance de l'isolation (IMD). Cet appareil est conçu pour la surveillance des systèmes AC, DC et ACDC de taille moyenne avec des perturbations limitées. Il mesure la résistance d'isolement du réseau en injectant un courant alternatif basse fréquence entre le réseau et la terre. La configuration dépend de l'installation. Les réglages s'effectuent sur la face avant de l'appareil via l'écran HMI. Des seuils d'alarme de 0,5 à 500 kilohms et des délais d'alarme de 0 à 7200 secondes sont réglables. Il surveille les réseaux jusqu'à 600 VAC lorsqu'ils sont branchés sur le conducteur zéro, 480 V lorsqu'ils sont branchés sur la ligne et 345 VDC, avec jusqu'à 70 microfarad. L'écran noir et blanc indique la résistance d'isolement de 100 ohms à 10 mégaohm, la capacité et les erreurs temporaires. Le test automatique démarre automatiquement toutes les 5 heures et si nécessaire. Si la résistance d'isolement du système tombe en dessous du seuil défini, c'est-à-dire qu'il y a un problème de mise à la terre, une alarme est déclenchée via le relais de sortie IMDD. Dès qu'aucune erreur n'est détectée, l'alarme est effacée et le relais d'alarme revient à l'état normal. L'appareil peut être alimenté à partir d'une source 110VAC à 415VAC ou d'une source 125VDC à 250VDC, tous avec une tolérance de plus ou moins 15%. Ce produit peut être monté sur un rail DIN ou encastrable et dispose également d'une entrée de verrouillage. L'indice de protection à l'avant est IP52, IP20 à l'arrière et catégorie de surtension III. L'appareil de surveillance est équipé d'une interface de communication RS485 avec protocole Modbus.
