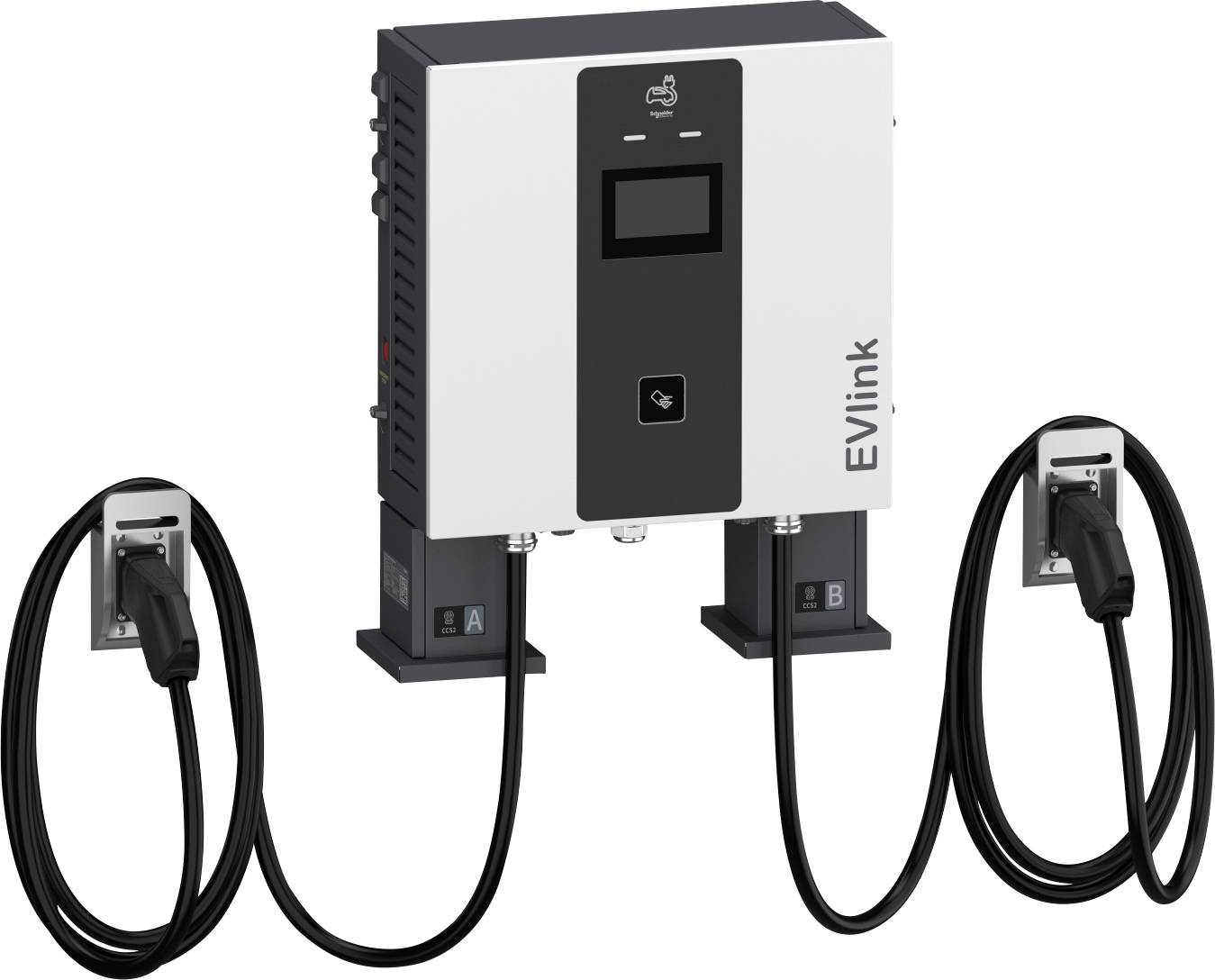

Schneider Electric EVD1S60TBBC7 Wallbox type 2 60 kW RFID, NFC
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Caractéristiques techniques
- Section de conducteur raccordable : 35-35 mm²
- Nombre de prises CEE : 0
- Nombre de commutateurs FI de type A: 2
- Nombre de commutateurs FI de type B: 0
- Nombre de prises ménagères : 0
- Nombre d'accouplements de charge CHAdeMO: 0
- Nombre d'accouplements de charge GB AC: 0
- Nombre d'accouplements de charge GB DC : 0
- Nombre d'accouplements de charge de type 1: 0
- Nombre d'accouplements de charge type 1 CCS: 0
- Nombre d'accouplements de charge de type 2: 0
- Nombre d'accouplements de charge de type 2 CCS: 2
- Nombre de points de recharge : 2
- Nombre de prises de charge GB : 0
- Nombre de prises de charge de type 2: 0
- Nombre de prises de charge de type 3: 0
- Exécution Raccordement côté installation : 3 phases
- Backend inclus dans la livraison : Non
- Utilisation et configuration via APP : Non
- Détection de courant de défaut DC : Non
- Conformité juridique : Non
- Tension d'entrée : 380-415 V
- Exportation de l'historique de chargement: Oui
- Fréquence : 50 Hz
- Norme radio 5G : Non
- Convient à la gestion dynamique de la charge : Oui
- Support IFTTT disponible : Non
- Compatible avec Amazon Alexa : Non
- Compatible avec Apple HomeKit : Non
- Compatible avec l'assistant Google : Non
- Câble de charge verrouillable en permanence sur la station de charge : oui
- Max. Courant de sortie DC : 200 A
- Avec affichage : Oui
- Compteur d'énergie : Oui
- Avec boîte de raccordement à domicile (HAK): Non
- Avec lecteur de carte RFID intégré: Oui
- Avec disjoncteur : Oui
- Avec compteur d'énergie compatible MID: Non
- Avec interrupteur à clé : non
- Type de montage : mur
- NFC (Near Field Communication) : Oui
- Version du protocole OCPP (Open Charge Point Protocol) : 1.6
- Plug and charge (ISO 15118) : Non
- Résistance aux chocs: IK10
- Détection de soudage de contact de protection : Non
- Gestion statique de la charge intégrée : Oui
- Connectable via LAN : Oui
- Connectable via WLAN : Oui
- Matériau du boîtier : aluminium
- Type de produit
Wallbox
- Autorisation
RFID
NFC
- Connecteur de charge
type 2
- Puissance de charge
60 kW
- Longueur de câble
7 m
IP55
IK10
non
- Largeur
802 mm
- Hauteur
1037 mm
- Profondeur
339 mm
- Courant nominal
200 A
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3763398 Schneider Electric EVD1S60TBBC7 Wallbox type 2 60 kW RFID, NFC
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3763398 Schneider Electric EVD1S60TBBC7 Wallbox type 2 60 kW RFID, NFC
Description
Chargeur rapide EVlink Pro DC avec une puissance de charge de 60 kW avec la possibilité de charger deux véhicules en même temps. La borne de recharge murale s’adapte automatiquement aux besoins de charge réels de chaque véhicule et utilise ainsi toute la puissance de charge disponible pour réduire au maximum le temps de charge. Il dispose de 2 connecteurs CCS2 avec une longueur de câble de 7 m chacun sans système de gestion des câbles. Tension de sortie au point de charge: 150-1.000V DC, courant de sortie: Max. 200A, taille du module Power: 30kW. Protection intégrée contre les courts-circuits et les surcharges ainsi que disjoncteurs de courant résiduel sur le connecteur DC, protection contre la surchauffe, régulation de la température, catégorie de surtension III. Pour la recharge sûre des véhicules électriques conformément aux normes IEC61851-1 ed.3 et IEC61851-23. Autorisation de chargement par carte RFID, lecteur RFID selon ISO/IEC 14443 type A & B et ISO/IEC 15693, lecteur NFC compatible avec TAG Type 1, 2, 4, 5. Prise en charge des lecteurs : MIFARE Ultralight, MIFARE Classic 1K/4K, MIFARE DESFire EV1/EV2, MIFARE Plus (cartes). Utilisation via un écran LCD multilingue de 7 pouces, langues disponibles: Allemand, anglais, français, espagnol, Norvégien, plus sur demande. Communication avec les plates-formes backend et EcoStruxure EV Charging Expert via OCP1.6j, connexion réseau via WLAN, 4G ou Ethernet. Communication avec le véhicule via ISO15118/DIN700121. Station de charge murale pour montage extérieur, degré de protection IP55, résistance aux chocs IK10 (IK08 pour l'écran), facteur de puissance 0,99 et efficacité 95% à puissance de sortie nominale. THDi max. 5%, raccordement au réseau 3 phases sur TT, TN-S/TN-C-S et réseau IT (avec transformateur de séparation supplémentaire sur l'alimentation électrique), tension secteur 400V, courant d'entrée 115A. Dimensions L x HxP: 1.204 mm x 1.303 mm x 339 mm, poids: Env. 161 kg, température de fonctionnement -30 à 50 °C, rel. Humidité de l'air 5-95%, hauteur de fonctionnement jusqu'à 2.000m. Matériau du boîtier en acier inoxydable, couleur face avant RAL 9003, paroi arrière et parties latérales PANTONE Black C. Normes et normes : IEC/EN 61851-1 – Exg. 3.0, IEC/EN 61851-23 – Exg. 1.0, IEC/EN 62196-1 et 62196-3, CEM EN 61000-6-2 – Exg. 2005 – EN 61000-6-4 – CEM classe A. Certification radio. RFID/NFC : EN 300330 V2.1.1, 4G : EN 301908-13 V13.1.1, WI-FI : EN 300328 V2.2.2 – EN 301897. Équipement radio CEM. EN 301489-1 V2.2.0, RFID/NFC: EMV EN 301489-3 V2.1.1, 4G: EMV EN 301489-52 V1.1.0, WIFI: EMV EN 301489-17 V2.1.5.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
