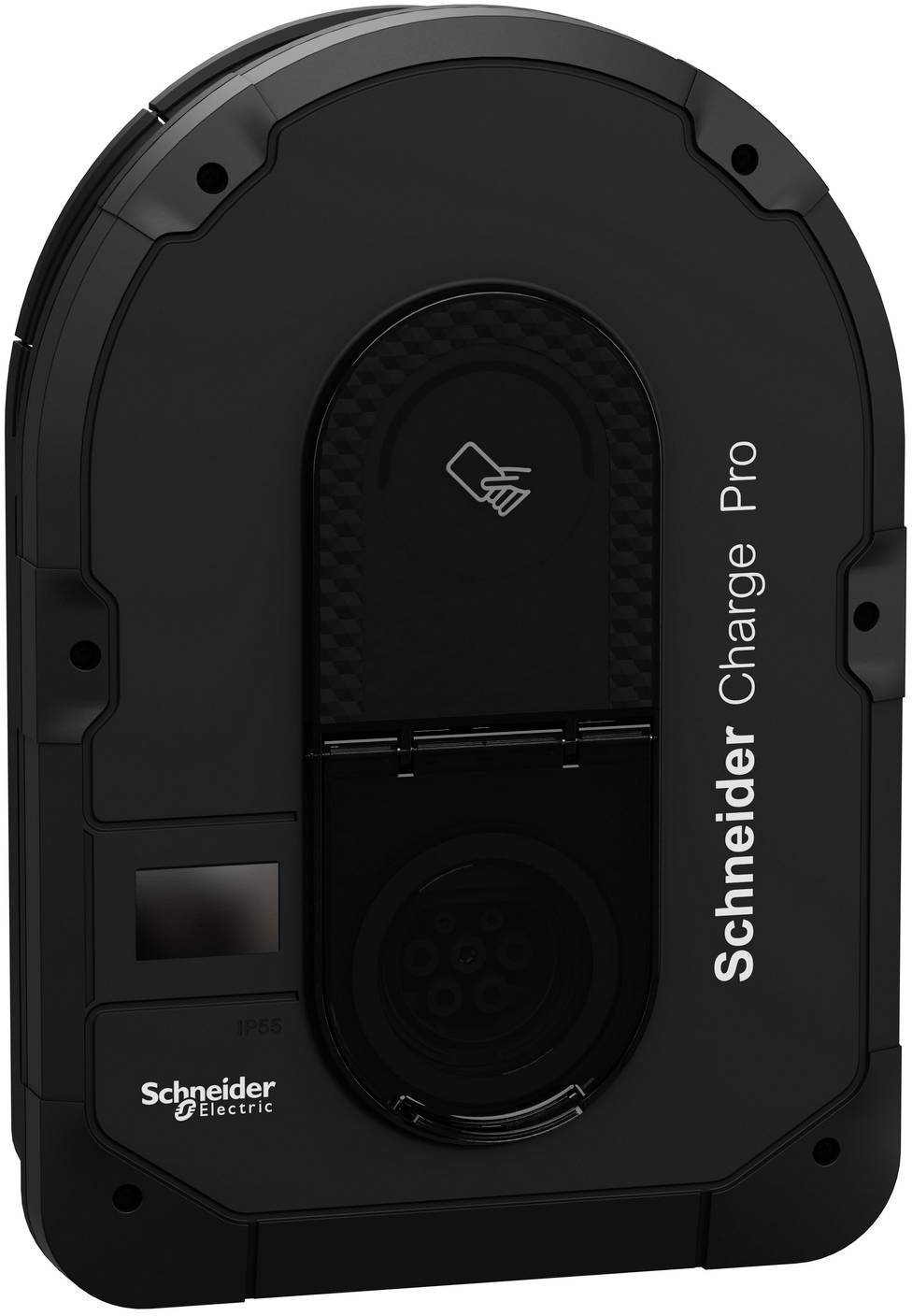

Schneider Electric EVB4S22N40M Wallbox type 2 22 kW application, RFID, NFC, WiFi
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (CHF 740.01 / pièce(s))
CHF 740.01
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Section de conducteur raccordable : 6-6 mm²
- Nombre de prises CEE : 0
- Nombre de commutateurs FI de type A : 0
- Nombre de commutateurs FI de type B: 0
- Nombre de prises ménagères : 0
- Nombre d'accouplements de charge CHAdeMO: 0
- Nombre d'accouplements de charge GB AC: 0
- Nombre d'accouplements de charge GB DC : 0
- Nombre d'accouplements de charge de type 1: 0
- Nombre d'accouplements de charge type 1 CCS: 0
- Nombre d'accouplements de charge de type 2: 0
- Nombre d'accouplements de charge de type 2 CCS: 0
- Nombre de points de recharge : 1
- Nombre de prises de charge GB : 0
- Nombre de prises de charge de type 2: 1
- Nombre de prises de charge de type 3: 0
- Exécution Raccordement côté installation: Autre
- Backend inclus dans la livraison : Non
- Utilisation et configuration via APP: Oui
- Détection de courant de défaut DC : Oui
- Conformité juridique : Non
- Tension d'entrée : 220-415 V
- Exportation de l'historique de chargement: Oui
- Fréquence : 50/60 Hz
- Norme radio 5G : Non
- Convient à la gestion dynamique de la charge : Oui
- Support IFTTT disponible : Non
- Compatible avec Amazon Alexa : Non
- Compatible avec Apple HomeKit : Non
- Compatible avec l'assistant Google : Non
- Câble de charge verrouillable en permanence sur la station de charge : oui
- Avec écran : Non
- Compteur d'énergie : Oui
- Avec boîte de raccordement à domicile (HAK): Non
- Avec lecteur de carte RFID intégré: Oui
- Avec disjoncteur : non
- Avec compteur d'énergie compatible MID: Oui
- Avec interrupteur à clé : non
- Type de montage : mur
- NFC (Near Field Communication) : Oui
- Version du protocole OCPP (Open Charge Point Protocol) : 1.6
- Plug and charge (ISO 15118) : Non
- Résistance aux chocs: IK10
- Détection de soudage de contact de protection : Oui
- Gestion statique de la charge intégrée : non
- Connectable comme extendeur : non
- Connectable comme Master : Non
- Connectable via LAN : Oui
- Connectable via WLAN : Oui
- Matériau du boîtier : plastique
- Type de produit
Wallbox
- Autorisation
application
RFID
NFC
WiFi
- Connecteur de charge
type 2
- Puissance de charge
22 kW
- Tension nominale
220 V
415 V
IP55
IK10
- Homologations
IEC61851-1
- Couleur
noir (RAL 9005)
non
- Largeur
292 mm
- Hauteur
418 mm
- Profondeur
136 mm
- Poids
3 kg
- Température max.
50 °C
- Température min.
-25 °C
Documents & téléchargements
Fiche technique
Fiche technique 3754757 Schneider Electric EVB4S22N40M Wallbox type 2 22 kW application, RFID, NFC, WiFi
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3754757 Schneider Electric EVB4S22N40M Wallbox type 2 22 kW application, RFID, NFC, WiFi
Description
Le boîtier mural Schneider Charge Pro avec prise de courant de type 2 fournit jusqu'à 22 kW de puissance de charge pour tous les véhicules électriques selon la norme IEC61851-1. La Wallbox peut être montée à l'intérieur ou à l'extérieur, au mur ou sur une stèle et a été spécialement développée pour les applications dans les immeubles collectifs ou pour les flottes. Le chargement est autorisé par puce RFID/NFC. Il est doté d'une détection de courant d'erreur continu de 6 mA (RDC-DD), ce qui permet l'utilisation d'un RCD de type A en amont. Grâce au compteur MID intégré, y compris la fenêtre de visualisation frontale, les opérations de charge peuvent être facturées conformément à la norme MID. La connexion à une plate-forme de facturation via OCPP peut se faire par Ethernet. Pour le monitoring local des points de charge et la gestion de la charge pour éviter la surcharge de la connexion domestique ainsi que pour l'optimisation de la répartition de la charge, le Charge Pro peut être connecté à l'EcoStruxure EV Charging Expert. L'utilisateur reçoit des informations sur l'utilisateur et un message d'état via une feuille de LED, la mise en service de la Wallbox se fait via l'eSetup APP. Contrôle d'accès: Accès libre, RFID/NFC: Plaque MIFARE DESFire EV1, plaque MIFARE DESFire EV2, plaque MIFARE, carte RFID MIFARE DESFire EV1, carte RFID MIFARE DESFire EV2, carte RFID MIFARE DESFire EV2, carte RFID MIFARE. Dimensions LxHxP: 292x418x136mm, poids: 3 kg, matériau: Polycarbonate traité UV, couleur de la station de charge: Noir RAL 9005. Résistance aux chocs IK10, degré de protection IP55, température de fonctionnement de -25 à 50 °C, température de roulement de -40 à 85 °C, hauteur de fonctionnement max. 2000 m sans derating, rel. Humidité de l'air de 5 à 95%. Système de mise à la terre : TT, TN(S) ou TN(C)(S), IT compatible avec un transformateur de séparation supplémentaire dans l'alimentation électrique. Normes et normes : EN 61851, IEC 61851-1, EN 61000-6-1, EN 61000-6-3, IEN 301-489-1, EN 301-489-3, IEC 62955.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
