Name: Rohde KM-36.14.093.9005 Poignée encastrable noir (L x l x H) 93 x 19 x 36 mm 5 pc(s)
Brand: Rohde
SKU: 2343721
Availability: BackOrder

Une poignée de tirage rectangulaire en plastique noir, intégrée dans un cadre métallique rectangulaire.

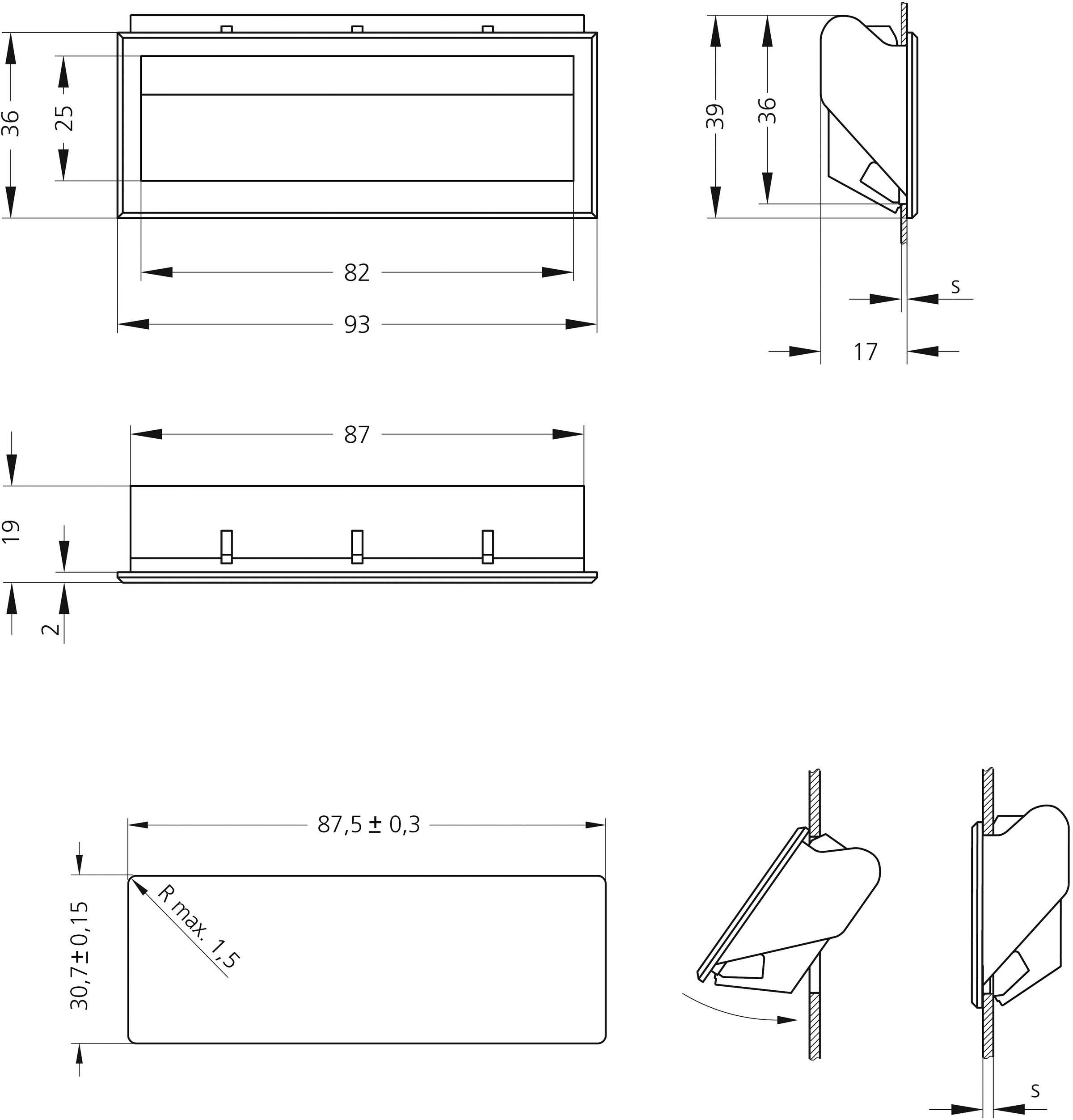

Dessin technique d'un support rectangulaire avec des dimensions en millimètres. Présente une vue de face et une vue latérale avec des détails de fixation.

1/2

Photo non contractuelle

Type de produit

Poignée encastrable

Matériau

ABS

Dim.

(L x l x H) 93 x 19 x 36 mm

Largeur

19 mm

Hauteur

36 mm

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Bientôt disponible

Nombre (taille du paquet 5 pc(s))

Set(s)

Total (CHF 59.95 / pièce(s))

CHF 59.95

Prix TVA incl.

uniquement CHF 8.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Poignée en plastique Rohde, matériau ABS, noir, pour épaisseur de tôle de 1mm à 1,4 mm

Contenu : 5 pièces

Caractéristiques techniques

Matériau : ABS
Couleur du fabricant : noir
Méthode de fixation : g:autres
Nom de la série : KM-36
Type de poignée (série) : poignée série KM
Diamètre du trou :

Dim.: (L x l x H) 93 x 19 x 36 mm

Type de produit: Poignée encastrable

Matériau: ABS

Largeur: 19 mm

Hauteur: 36 mm

Longueur: 93 mm

Couleur: noir

Contenu: 5 pc(s)

Capacité de charge max.: 400 N

Type: KM-36.14.093.9005

Documents & téléchargements

Fiche technique

Fiche technique 2343721 Rohde KM-36.14.093.9005 Poignée encastrable noir (L x l x H) 93 x 19 x 36 mm 5 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2343721 Rohde KM-36.14.093.9005 Poignée encastrable noir (L x l x H) 93 x 19 x 36 mm 5 pc(s)

Description

Poignée de paillage encastrée pour
Lever ou tirer.

Matériau et surface :
ABS, noir, similaire à RAL 9005,
Avec structure fine en champ de vision.
Caractéristiques de construction :
Installation à un seul trou d'un seul côté sans outil
par réamorçage automatique
Poignée.
Montage :
Poignée de mulden dans l'encolure
Placez-le de manière à ce que le bord supérieur de la découpe soit bien en place
Dans l'espace derrière
La surface de visibilité de la poignée.
Puis le bord inférieur de la poignée
Appuyez sur la découpe jusqu'à
ce système se verrouille de manière perceptible.

Ce texte a été traduit par une machine.
