Name: Phoenix Contact SACB-4/ 8-L-15,0PUR SCO P 1097602 Boîtier pour capteurs/actionneurs M12 filetage en plastique 1 pc(s)
Brand: Phoenix Contact
SKU: 3563787
Availability: BackOrder

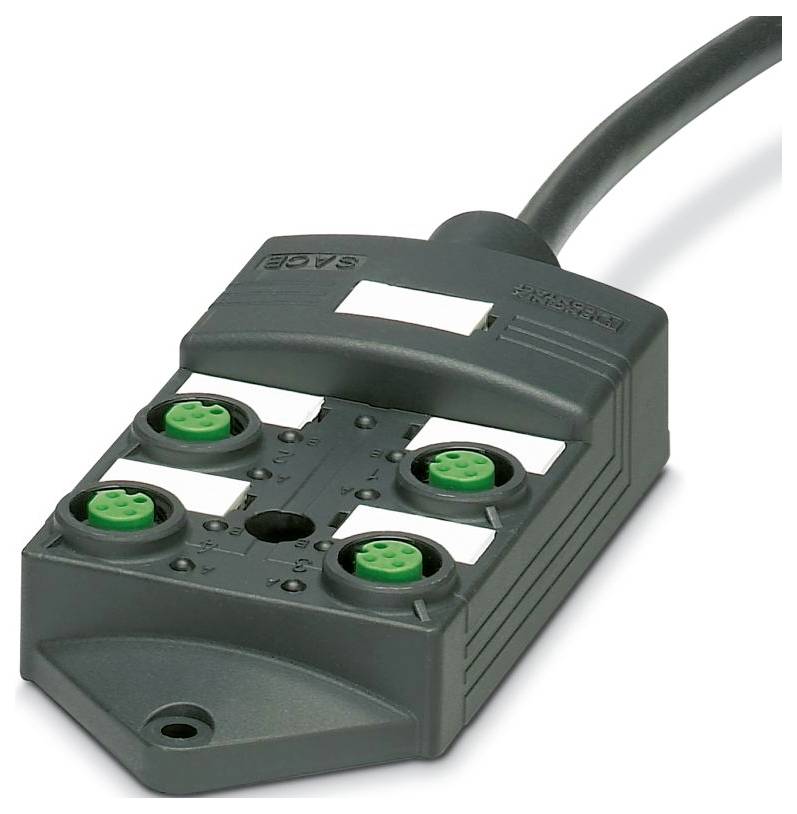

Phoenix Contact SACB-4/ 8-L-15,0PUR SCO P 1097602 Boîtier pour capteurs/actionneurs M12 filetage en plastique 1 pc(s)-0

Photo non contractuelle

Type de produit

Boîtier pour capteurs/actionneurs

Nombre d'emplacements de signaux

Nombre de distributeurs

4 voies

Affectation

double

Type

SACB-4/ 8-L-15,0PUR SCO P

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 20 novembre

40 pièce(s)

Nombre

pièce(s)

Total (CHF 89.95 / pièce(s))

CHF 127.95

-30 %

CHF 89.95

Prix TVA incl.

uniquement CHF 10.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Nombre de pôles : 11
TENSION NOMINALE ONU : 24 V C.C.
Largeur : 54 mm
Hauteur : 23 mm
Classe inflammabilité conformément à la norme UL94 : V0
Matériau boîtier : PBT
Conditions ambiantes: Conditions environnementales
Indice de protection : IP65/IP67
Température ambiante (fonctionnement): -25 °C ... 80 °C
Normes/réglementations : IEC 61076-2-101
Longueur : 117 mm
Matériau surface de contact : plaqué or
Diamètre extérieur du câble : 8,70 mm ± 0,2 mm
Remarque concernant l'utilisation : les emplacements non occupés doivent être fermés avant la mise en service. Vous trouverez des éléments de fermeture appropriés sous « Accessoires ».
Manteau extérieur, matériau : PUR
Échelle de matériau : toron cu nu
Longueur de câble : 15 m
Section de câble : 8 x 0,5 mm² (ligne de signal) ; 3 x 1 mm² (ligne d'énergie)
Raccordement conducteur : raccord conducteur
Remarque de montage : ATTENTION : lors de la pose de câbles, respectez les rayons de courbure autorisés, car les forces de flexion trop importantes mettent en danger le degré de protection. Prélever les charges mécaniques avant le connecteur, par exemple Par serre-câbles.
Désignation standard : connecteur M12
Manteau extérieur, couleur : noir RAL 9005
Application : Standard
Autres résistances: Bien résistant aux acides, aux alcalins et aux solvants
Codage : A
LED : Oui
Contact matériel: Alliage de Cu
Tension de contrôle 2000 V
Nombre d'emplacements : 4
Tension de fonctionnement maximale Umax : 30 V c.c.
Courant nominal total : 12 A
Capacité de charge de courant par chemin max. : 2 A
Capacité de charge électrique par emplacement : 4 A
Type de raccordement capteur/actionneur : port M12
Couple de serrage Emplacement câble capteur/actionneur : 0,4 Nm
Occupation des raccordements : affectation des raccordements
EMPLACEMENT/PÔLE = COULEUR DU FIL OU CONNECTEUR: 1 / 4 24 1-4 (A) = WH;1 / 2 5 (B) = GYPK;2 3 / 4 (A) = GN;2 / 2 (B) = RDBU;3 / 4 (A) = YE;3 / 2 (B) = WHGN;4 / 4 (A) = GY;4 / 2 (B) = BNGN = 1-4 ( BYN) = 1-4 V)
Affichage d'état disponible : Oui
Matériau douille filetée : PBT
Matériau joint torique : NBR
Matériau porteur de contact: PA
Couple de serrage vis de montage pour fixation du boîtier : 0,5 Nm
Matériau de moulage : PUR
Diagnostic local : tension d'alimentation LED verte ; indicateur d'état LED E/S LED jaune
Fonction surveillée : tension d'alimentation
Représentation optique : LED verte
PUR/PVC NOIR [PUR]: PUR/PVC NOIR [PUR]
Poids de la conduite: 122 kg/km
UL AWM Style 20549
Blindé : Non
Type de câble : PUR/PVC noir [PUR]
Câble de signal : 28 x 0,15 mm
Ligne de signal AWG: 20
Structure du conducteur Alimentation en tension : 56 x 0,15 mm
Alimentation électrique AWG : 17
Diamètre de la veine avec isolation : 1,5 mm ±0,1 mm (câble de signal) ; 2,1 mm ±0,1 mm (câble d'énergie)
Matériau de l'isolation des veines: PVC
Veine simple, couleur: Marron, bleu, vert/jaune, blanc, vert, jaune, gris, gris/rose, rouge/bleu, blanc/vert, brun/vert
Épaisseur de paroi enveloppe intérieure : ≥ 0,15 mm
Épaisseur de paroi enveloppe extérieure : ≥ 0,38 mm
Guidage total : veines entaillées en couches
Tension nominale du câble : 300 V
Rayon de courbure minimal, fixe : 7,5 x D
Rayon de courbure minimum, pose flexible : 10 x D
Rayon de courbure le plus petit, fixé de manière fixe : 66 mm
Rayon de courbure le plus petit, déplacement : 87 mm
Capacité de charge dynamique (flexion) : cycles de flexion maximum : 1500000, rayon de courbure : 87 mm, déplacement : 2 m, vitesse de déplacement : 2 m/s.
Résistance aux flammes : DIN EN 50265
Résistance à l'huile : selon VDE 0472 partie 803
Caractéristiques particulières : sans silicone

Type de produit: Boîtier pour capteurs/actionneurs

Nombre d'emplacements de signaux: 4

Affectation: double

Type: SACB-4/ 8-L-15,0PUR SCO P

Câble maître: oui

Nombre de distributeurs: 4 voies

Affichage d'état: avec LED

Type de signal: PNP

Connexion: connecteur femelle M12

Largeur: 54 mm

Longueur: 117 mm

: IP65
IP67

Intensité max. admissible par prise: 4 A

Courant de somme (alimentation simple): 12 A

Température max.: 80 °C

Température min.: -25 °C

Section max. de conducteur: 1 mm²

Section min. de raccordement: 0.5 mm²

Mode de raccordement (boîtier de distribution): M12 femelle

Matériau boîtier: PBT

Nombre total de pôles: 5

Référence fabricant: 1097602

Contenu: 1 pc(s)

Longueur du câble: 15 m

Nombre de pôles: 5

Hauteur: 23 mm

Capacité de courant totale: 12 A

Capacité de charge par signal E/S: 2 A

Profondeur: 117 mm

Tension de fonctionnement: 24 V

Tension assignée: 24 V

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Anzahl Signalplätze

Anzahl Verteiler

Phoenix Contact SACB- 8/4-L-C-M8 HD/10,0 PUR 1197618 Sensor-/Aktor-Box M8-Verteiler mit Metallgewinde 1 St. Piece

Code produit :3565886

Livraison le ven. 20 novembre

85 pièce(s)Conrad Electronic

8-fach

pièce(s)

Min.: 1

Multiples: 1

CHF 133.95^*

Phoenix Contact SACB- 8/4-L-PTP-M8 HD 1197620 Sensor-/Aktor-Box M8-Verteiler mit Metallgewinde 1 St. Single

Code produit :3565909

Livraison le ven. 20 novembre

60 pièce(s)Conrad Electronic

8-fach

pièce(s)

Min.: 1

Multiples: 1

CHF 77.95^*

Phoenix Contact SACB-10/3-L-PTP-M8 HD 1197625 Sensor-/Aktor-Box M8-Verteiler mit Metallgewinde 1 St. Single

Code produit :3565938

Livraison le ven. 27 novembre

Conrad Electronic

10-fach

pièce(s)

Min.: 1

Multiples: 1

CHF 71.95^*

Phoenix Contact SACB- 4/3-L-C-M8 HD 1197589 Sensor-/Aktor-Box 1 St. Piece

Code produit :3566244

Indisponible

Conrad Electronic

4-fach

pièce(s)

Min.: 1

Multiples: 1

CHF 55.95^*

Phoenix Contact SACB- 8/3-L- 2,5PUR-M8 HD 1283016 Sensor-/Aktor-Box M8-Verteiler mit Kunststoffgewinde 50 St.

Code produit :3568146

Indisponible

Conrad Electronic

8-fach

pièce(s)

Min.: 1

Multiples: 1

CHF 2'849.95^*

Phoenix Contact SACB- 8/3-L- 3,0PUR-M8 HD 1197331 Sensor-/Aktor-Box 1 St.

Code produit :3566160

Indisponible

Conrad Electronic

8-fach

pièce(s)

Min.: 1

Multiples: 1

CHF 63.95^*

Phoenix Contact SACB- 8/3-L- 7,5PUR-M8 HD 1197332 Sensor-/Aktor-Box M8-Verteiler mit Kunststoffgewinde 1 St.

Code produit :3566165

Indisponible

Conrad Electronic

8-fach

pièce(s)

Min.: 1

Multiples: 1

CHF 75.95^*

Phoenix Contact SACB- 8/3-L-20,0PUR-M8 HD 1197338 Sensor-/Aktor-Box Multipolverteiler 1 St.

Code produit :3566168

Indisponible

Conrad Electronic

8-fach

pièce(s)

Min.: 1

Multiples: 1

CHF 115.95^*

Phoenix Contact SACB- 8/3-L-30,0PUR-M8 HD 1197339 Sensor-/Aktor-Box M8-Verteiler mit Metallgewinde 1 St.

Code produit :3566183

Indisponible

Conrad Electronic

8-fach

pièce(s)

Min.: 1

Multiples: 1

CHF 141.95^*

Phoenix Contact SACB- 8/4-L-20,0PUR-M8 HD 1197340 Sensor-/Aktor-Box M8-Verteiler mit Metallgewinde 1 St. Piece

Code produit :3566143

Indisponible

Conrad Electronic

8-fach

pièce(s)

Min.: 1

Multiples: 1

CHF 163.95^*

Documents & téléchargements

Fiche technique

Fiche technique 3563787 Phoenix Contact SACB-4/ 8-L-15,0PUR SCO P 1097602 Boîtier pour capteurs/actionneurs M12 filetage en plastique 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3563787 Phoenix Contact SACB-4/ 8-L-15,0PUR SCO P 1097602 Boîtier pour capteurs/actionneurs M12 filetage en plastique 1 pc(s)

Description

Boîtier de distribution, application: Standard, type de connexion: Connecteur M12 plastique, nombre d'emplacements: 4, nombre de pôles: 5, codage: A, occupation des emplacements: Double, affichage de l'état: Oui, PNP; raccordement de ligne mère: raccordement fixe 180°, PUR/PVC, longueur de la ligne: 15 m, blindage: non
