Name: Phoenix Contact REL-OR3/L- 24AC/3X21 Relais 24 V/AC 10 A 3 inverseurs (RT) 10 pc(s)
Brand: Phoenix Contact
SKU: 2225530
Availability: BackOrder

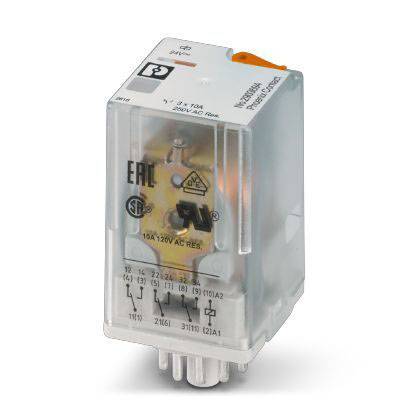

Un relais transparent avec des étiquettes indiquant les spécifications techniques, notamment l'intensité du courant et la tension.

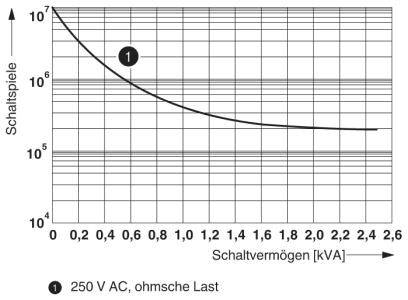

Le diagramme montre la relation entre le pouvoir de coupure (0-2,6 kVA) et le nombre de manœuvres (10³-10⁷) à 250 V AC, charge ohmique. La courbe présente une tendance décroissante.

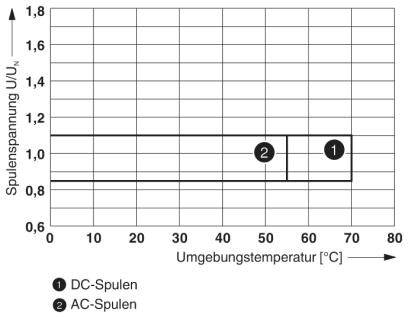

Le diagramme montre la tension de bobinage en fonction de la température ambiante. Les bobines à courant continu restent constantes jusqu'à 70°C, tandis que les bobines à courant alternatif commencent à diminuer à partir de 50°C.

Le diagramme montre la relation entre le facteur de réduction et le cos φ. La courbe descend de 1 à cos φ = 0 à 0,3 à cos φ = 0,2.

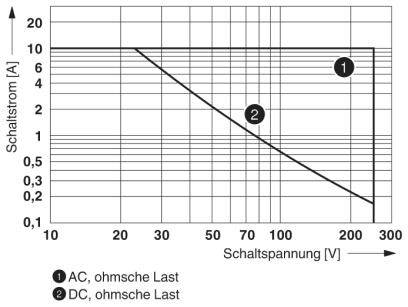

Diagramme courant de commutation-tension de commutation : l'axe des X montre la tension de commutation en volts, l'axe des Y montre le courant de commutation en ampères. Deux courbes : charge CA et charge CC.

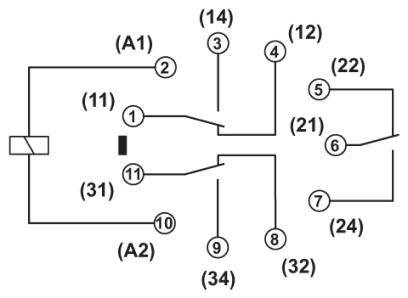

Diagramme d'un schéma électrique avec des points de connexion numérotés et des lignes indiquant différents circuits.

1/6

Type de produit

Relais

Tension nominale de la bobine

24 V/AC

Type de contact

3 inverseurs (RT)

Tension de contact (max.)

250 V/DC

Courant de commutation (max.)

10 A

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar. 24 novembre

23 Set(s)

Nombre (taille du paquet 10 pc(s))

Set(s)

Total (CHF 137.95 / pièce(s))

CHF 137.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Indice de protection : RT I
Courant d'entrée typique à un : 108 ma
Tension de commutation minimale : 10 V (à 24 ma)
Courant de commutation minimal : 10 ma (à 24 V)
Courant d'appel maximal : 30 A (20 ms. N/A)
Puissance de coupure (charge résistive) maximale :
240 W (À 24 V DC)
108 W (À 60 V DC)
52 W (À 110 V DC)
48 W (À 220 V DC)
Tension nominale : 4 kV
Isolation : isolation de base
Degré de pollution : 3
Catégorie de surtension III

Type de produit: Relais

Type: REL-OR3/L- 24AC/3X21

Tension nominale de la bobine: 24 V/AC

Type de contact: 3 inverseurs (RT)

Matériau du contact: AgNi

Tension de contact (max.): 250 V/DC

Courant de commutation (max.): 10 A

Puissance de coupure max.: 240 W

Connexion: enfichable

Tension d'isolation: 250 V/AC

Temps de réponse: 5 ms

Durée de vie mécanique: 2x 10⁷ cycles de commutation

Spécificités: avec bouton de test

Température min.: -40 °C

Température max.: +55 °C

Largeur: 35 mm

Hauteur: 35 mm

Profondeur: 54.4 mm

Dim.: (l x H x P) 35 x 35 x 54.4 mm

Contenu: 10 pc(s)

Conforme à la norme RoHS: oui

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Anschluss

Kontaktart

Nennspannung Spule

Schaltspannung (max.)

Schaltstrom (max.)

Verpackungsart

Phoenix Contact REL-IR2/L-120AC/2X21 Relais 120 V/AC 12 A 2 Wechsler 10 St. Piece

Code produit :2225508

Livraison le mar. 24 novembre

110 Set(s)Conrad Electronic

Steckanschluss

2 Wechsler

120 V/AC

250 V DC/AC

12 A

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 83.95^*

Phoenix Contact REL-IR2/L-230AC/2X21 Relais 230 V/AC 12 A 2 Wechsler 10 St. Piece

Code produit :2225509

Livraison le mar. 24 novembre

48 Set(s)Conrad Electronic

Steckanschluss

2 Wechsler

230 V/AC

250 V DC/AC

12 A

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 83.95^*

Phoenix Contact REL-IR2/LDP- 60DC/2X21 Relais 60 V/DC 12 A 2 Wechsler 10 St. Piece

Code produit :2225503

Livraison le mar. 24 novembre

1 Set(s)Conrad Electronic

Steckanschluss

2 Wechsler

60 V/DC

250 V DC/AC

12 A

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 73.95^*

Phoenix Contact REL-IR2/LDP-125DC/2X21 Relais 125 V/DC 12 A 2 Wechsler 10 St. Piece

Code produit :2225505

Livraison le mar. 24 novembre

146 Set(s)Conrad Electronic

Steckanschluss

2 Wechsler

125 V/DC

250 V DC/AC

12 A

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 85.95^*

Phoenix Contact REL-IR4/L-120AC/4X21 Relais 120 V/AC 6 A 4 Wechsler 10 St. Piece

Code produit :2225524

Livraison le mar., 9 mars 2027

Conrad Electronic

Steckanschluss

4 Wechsler

120 V/AC

250 V DC/AC

6 A

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 73.95^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21 Relais 12 V/DC 6 A 4 Wechsler 10 St. Piece

Code produit :2225517

Livraison le mar., 30 mars 2027

Conrad Electronic

Steckanschluss

4 Wechsler

12 V/DC

250 V DC/AC

6 A

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 73.95^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21AU Relais 12 V/DC 50 mA 4 Wechsler 10 St. Piece

Code produit :2225510

Livraison le mar. 24 novembre

9 Set(s)Conrad Electronic

Steckanschluss

4 Wechsler

12 V/DC

30 V/AC

50 mA

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 107.95^*

Phoenix Contact REL-IR4/LDP- 48DC/4X21AU Relais 48 V/DC 50 mA 4 Wechsler 10 St. Piece

Code produit :2225512

Livraison le mar., 23 février 2027

Conrad Electronic

Steckanschluss

4 Wechsler

48 V/DC

30 V/AC

50 mA

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 93.95^*

Phoenix Contact REL-IR4/LDP- 60DC/4X21 Relais 60 V/DC 6 A 4 Wechsler 10 St.

Code produit :2225519

Livraison le mar. 24 novembre

15 Set(s)Conrad Electronic

Steckanschluss

4 Wechsler

60 V/DC

250 V DC/AC

6 A

pièce(s)

Min.: 1

Multiples: 1

CHF 85.95^*

Phoenix Contact REL-IR2/24DC/2X21 Relais 24 V/DC 12 A 2 Wechsler 1 St. Piece

Code produit :2225680

Indisponible

Conrad Electronic

Steckanschluss

2 Wechsler

24 V/DC

250 V DC/AC

12 A

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 6.15^*

Documents & téléchargements

Fiche technique

Fiche technique 2225530 Phoenix Contact REL-OR3/L- 24AC/3X21 Relais 24 V/AC 10 A 3 inverseurs (RT) 10 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2225530 Phoenix Contact REL-OR3/L- 24AC/3X21 Relais 24 V/AC 10 A 3 inverseurs (RT) 10 pc(s)

Description

Relais octaux enfichables avec contacts de puissance, 3 contacts inverseurs, touche de test, affichage mécanique de position, tension de la bobine : 24 V AC

Ce texte a été traduit par une machine.
